DC1317A-E

产品分类: 其他工具
厂牌: ANALOG DEVICES
产品描述: LT1952EGN-1 ACTIVE RESET DEMO BOARD
供应商型号: Y-DC1317A-E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 其他工具 DC1317A-E

DC1317A-E概述


    产品简介

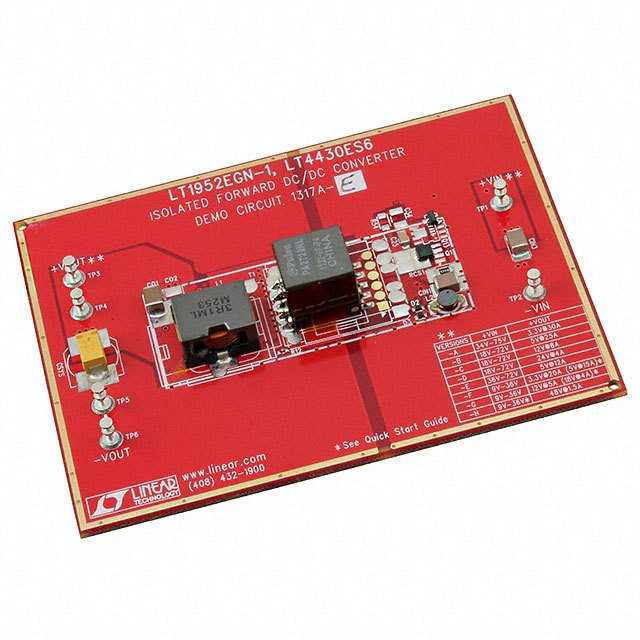

    LT1952演示电路1317A-E:主动复位隔离DC/DC电源转换器
    演示电路1317A-E是一款高效率的隔离输入至高电流输出的DC/DC电源转换器,适用于1/8砖型封装。它集成了LT®1952开关控制器,并采用主动复位电路,以提升宽输入电压范围下的工作效率。该电路可实现自驱动同步二次整流器的功能,在某些应用中具有显著优势。

    技术参数


    | 参数 | 条件 | 值 |
    |
    | 最小输入电压 | IOUT = 0A 到 12A | 36V |
    | 最大输入电压 | IOUT = 0A 到 12A | 72V |
    | 输出电压 | VIN = 36V 到 72V, IOUT = 0A 到 12A | 5V ±3% |
    | 输出纹波电压 | VIN = 36V 到 72V, IOUT = 0A 到 12A | 50mVP-P |
    | 标称开关频率 260kHz |

    产品特点和优势


    - 高效率:该转换器在8A负载下峰值效率可达94%以上。
    - 宽输入电压范围:支持36V到72V的输入电压,适用范围广。
    - 多功能输出调节:通过调整输出电压,可输出0.6V至48V之间的多种电压等级。
    - 软启动功能:防止开机时的电压过冲,保证系统的稳定性。
    - 主动复位电路:提高了转换器在宽输入电压应用中的效率,允许实现自驱动同步二次整流器。


    应用案例和使用建议


    应用案例:
    - 数据中心和服务器电源管理
    - 工业自动化控制系统
    - 医疗设备电源模块
    - 通信基础设施的电源转换
    使用建议:
    - 在热设计上需要充分考虑散热措施,尤其是在高温环境下使用。
    - 可根据需求调整输出电容,以满足特定应用对瞬态响应的要求。
    - 仔细规划PCB布局,避免信号干扰,提高整体性能。

    兼容性和支持


    - 该产品设计灵活,可通过修改部分电路参数实现不同的输出电压和电流要求。
    - 联系Linear Technology工厂获取设计文件及技术支持。

    常见问题与解决方案


    1. 无输出电压:
    - 解决方法:检查输入电源是否已正确连接且具有足够的电流能力;确保负载没有设置得过高。
    2. 输入电压超过72V:
    - 解决方法:确保输入电源不超过额定最大值。
    3. 输出电压波动较大:
    - 解决方法:检查输出电容值是否合适,必要时增加更多电容来稳定输出。

    总结和推荐


    总结:
    - 高效的主动复位电路是该产品的一大亮点,显著提升了在宽输入电压下的工作效率。
    - 设计简单,易于集成和调试。
    - 灵活的输出电压和电流配置使得其适用于多种应用场景。
    推荐:
    - 推荐在高效率需求的应用中使用该产品。其出色的性能和广泛的应用领域使其成为市场上极具竞争力的选择。

DC1317A-E参数

参数
零件状态 在售
