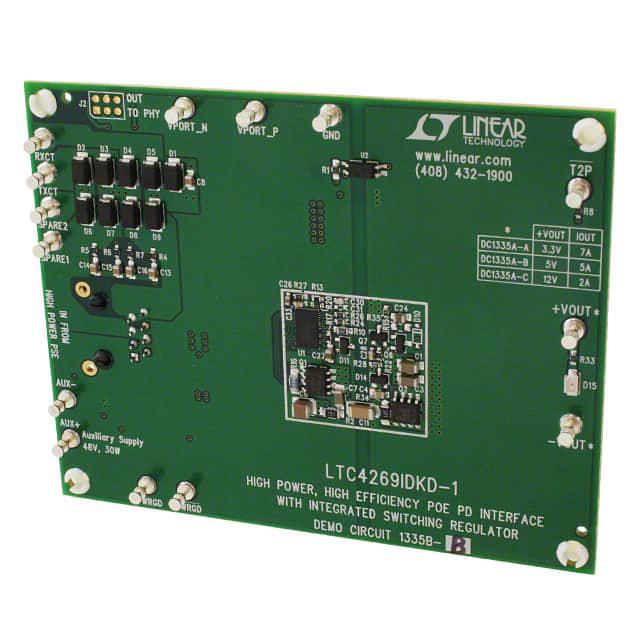

DC1335B-B

厂牌: ANALOG DEVICES
产品描述: LTC4269-1 Power Over Ethernet Controller 4.95VDC to 5.05VDC Output Demonstration Circuit
供应商型号: Y-DC1335B-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1335B-B

DC1335B-B概述


    产品简介


    产品名称:LTC4269-1 PoE+ (802.3at) Powered Device Controller and Synchronous Flyback
    产品类型:这款设备是用于高功率PoE(Power-over-Ethernet)系统的控制器,属于PoE+(802.3at标准)供电设备(PD)。它集成了一个高效的隔离式Flyback拓扑结构,并具备同步整流功能。
    主要功能:此控制器能够实现PoE+标准的PD接口和电源供应控制。当PD完全被供电时,控制器会通过内部低电阻、高功率MOSFET将电源从PSE(Power Sourcing Equipment)切换到开关电源。此外,它还能够检测和响应来自PSE的电压变化,并对输出进行精确的调节。
    应用领域:广泛应用于以太网设备供电系统中,如路由器、网络交换机、VoIP电话和监控摄像头等需要高功率需求的网络终端设备。

    技术参数


    - 端口电压(VPORT):37V 至 57V
    - 辅助电压(VAUX):44V 至 57V
    - 输出电压(VOUT):5V ±1%
    - 最大输出电流:4.5A(在42V端口电压下)
    - 典型输出电压纹波:VIN = 50V, IOUT = 4.6A 时为40mVp-p
    - 输出调节范围:在整个输入电压和输出电流范围内 ±0.4%
    - 负载瞬态响应:峰峰值偏差在2.5A至5A负载阶跃时为±240mV(<±5%)
    - 启动时间(在1%的输出电压范围内):<100μs
    - 开关频率:250kHz
    - 效率:在VPORT = 50V, IOUT = 4A时(不包括二极管桥),典型效率为91%

    产品特点和优势


    - 高效能:采用高度集成的LTC4269-1控制器,实现了高效率和稳定的电力供应。
    - 高可靠性:内置的MOSFET和先进的电路设计提高了产品的可靠性和稳定性。
    - 多功能:提供多种电压和电流输出选项,适合不同应用场景的需求。
    - 兼容性强:支持IEEE 802.3at标准,兼容各种PSE设备。
    - 灵活配置:能够通过外接的辅助电源适配器进行配置,以满足更高的功率需求。

    应用案例和使用建议


    - 案例:该设备在工业级网络设备中应用广泛,比如工业交换机和监控摄像头。这些设备需要高功率的持续供电,同时要求电源供应稳定。
    - 使用建议:
    - 确保PSE设备符合IEEE 802.3at标准,并且能够提供所需的端口电压和电流。
    - 在安装过程中,确保所有连接点接触良好,避免信号干扰和电源泄漏。
    - 根据实际应用需求调整负载,观察并记录输出电压、电流和其他关键参数的变化,以确保最佳运行状态。

    兼容性和支持


    - 兼容性:本产品兼容符合IEEE 802.3at标准的PSE设备,如制造商提供的DC1366板。
    - 支持和服务:Linear Technology Corporation提供了丰富的技术支持和文档资料,包括设计文件和用户手册。用户可以通过官方网站下载相关资料,也可以联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:电源启动时输出电压不稳定。
    - 解决方案:检查所有连接点是否接触良好,并确认输入电压在规定的范围内。如果问题仍然存在,请参考用户手册或联系技术支持团队。
    - 问题2:输出电压纹波过大。
    - 解决方案:检查电路中的电容值是否正确,并确保电容器的质量良好。重新测试输出电压纹波,如果问题依旧,建议更换电容器。
    - 问题3:负载突然变化时,输出电压波动较大。
    - 解决方案:适当调整负载变化的速率,并观察输出电压的响应情况。如果波动仍然无法接受,考虑添加额外的滤波电路来改善动态响应性能。

    总结和推荐


    综合评估:LTC4269-1 PoE+ PD控制器具有高效、稳定和多功能的特点,特别适用于高功率需求的应用场合。通过其高度集成的设计和强大的性能表现,该产品在多个领域中均表现出色。
    推荐使用:强烈推荐使用此产品。它不仅能满足各类PoE设备的供电需求,还能提供可靠的电力管理和保护功能。对于需要高可靠性和高性能的PoE应用,这款控制器无疑是一个理想的选择。

DC1335B-B参数

参数
零件状态 在售
包装方式 盒装

DC1335B-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1335B-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1335B-B DC1335B-B数据手册
