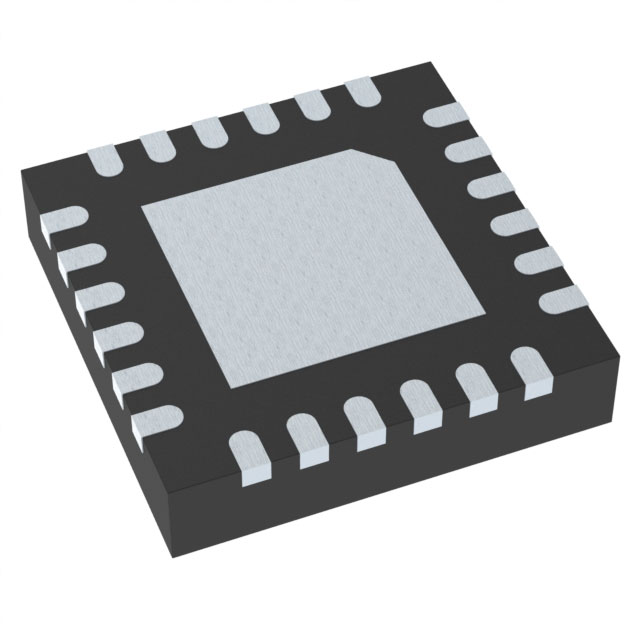

HMC564LC4

厂牌: ANALOG DEVICES
产品描述: 亚德诺 射频放大器, Hittite系列, 低噪声, 24引脚, 最高14 GHz, 典型输出功率13dBm, 贴片安装, 噪声系数1.8dB, 表面安装封装, 17 dB功率增益
供应商型号: HMC564LC4
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC564LC4

HMC564LC4概述

    # 产品介绍:HMC564LC4 GaAs SMT pHEMT低噪声放大器

    1. 产品简介


    HMC564LC4 是一款由Analog Devices生产的高动态范围GaAs pHEMT(高电子迁移率晶体管)低噪声放大器。这款放大器采用4x4毫米表面贴装技术(SMT)封装,频率范围为7至14 GHz。其设计适用于各种应用,包括点对点无线电、点对多点无线电及VSAT系统、测试设备和传感器、军事和空间应用等领域。

    2. 技术参数


    - 频率范围:7 - 14 GHz
    - 增益:14 dB到17 dB
    - 增益温度变化率:0.02 dB/°C 到 0.03 dB/°C
    - 噪声系数:1.8 dB
    - 输入回波损耗:15 dB
    - 输出回波损耗:14 dB
    - 压缩功率电平下的输出功率(P1dB):10 dBm到13 dBm
    - 饱和输出功率(Psat):14.5 dBm
    - 输出三阶交调截点(IP3):25 dBm
    - 供电电流(单电源+3V):51 mA到75 mA
    - 单个电源电压:+3V

    3. 产品特点和优势


    HMC564LC4的主要特点是其极高的增益(17 dB)和极低的噪声系数(1.8 dB),这使得它在高频应用中表现出色。此外,它的温度稳定性非常好,增益随温度的变化率非常小。这一特性对于需要在不同环境下保持稳定性能的应用至关重要。HMC564LC4采用单+3V电源供电,非常适合电池供电设备。同时,其内置的直流阻断RF输入输出,使得其在实际应用中更加便捷和可靠。

    4. 应用案例和使用建议


    应用案例
    - 点对点无线电:利用HMC564LC4在高带宽传输中保持信号的纯净度和完整性。
    - 点对多点无线电及VSAT:增强无线通信系统的覆盖范围和抗干扰能力。
    - 测试设备和传感器:提高测试设备的灵敏度和准确度。
    - 军事和空间应用:在极端环境中提供可靠的通信和信号处理功能。
    使用建议
    为了最大化HMC564LC4的性能,建议在实际应用中:
    - 确保供电电压稳定在+3V,并且合理控制电流在51 mA到75 mA之间。
    - 尽可能减少外部环境干扰,如电磁干扰等。
    - 设计合理的电路板布局,确保信号线的50欧姆阻抗匹配和接地层的有效连接。

    5. 兼容性和支持


    HMC564LC4与其他常见的SMT封装电子元器件具有良好的兼容性,可在标准电路板生产流程中进行焊接。Analog Devices提供全面的技术支持和客户服务,包括在线订购、电话咨询和技术文档下载。如有任何疑问,用户可以拨打客服热线或访问官方网站获取帮助。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问题:HMC564LC4的噪声系数不稳定。
    - 解决方案:检查供电电压是否稳定,尤其是+3V的电压波动要控制在较小范围内。
    2. 问题:信号传输过程中出现明显的相位噪声。
    - 解决方案:优化电路板布局,增加高频滤波器以减少相位噪声。
    3. 问题:器件过热导致性能下降。
    - 解决方案:使用散热片或者散热器,并确保良好的散热设计,避免器件在高温环境下长时间工作。

    7. 总结和推荐


    总的来说,HMC564LC4是一款高性能、高可靠性且易于使用的GaAs SMT pHEMT低噪声放大器。它在各种高频应用中的表现十分出色,尤其是在对噪声要求严格的领域。其稳定的性能、简便的操作以及广泛的适用性使其在市场上具备很强的竞争优势。因此,我们强烈推荐HMC564LC4用于各类高频通信和传感系统的设计和开发。

HMC564LC4参数

参数
最小工作供电电压 2.5V
支持协议 -
最大工作频率 14GHz
最小工作频率 7GHz,14GHz
最大工作供电电压 3.5V
长*宽*高 3.9mm*3.9mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC564LC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC564LC4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC564LC4 HMC564LC4数据手册

HMC564LC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 474.612
10+ ¥ 351.3096
25+ ¥ 342.125
100+ ¥ 335.9038
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 474.61
直接购买
加入购物车
