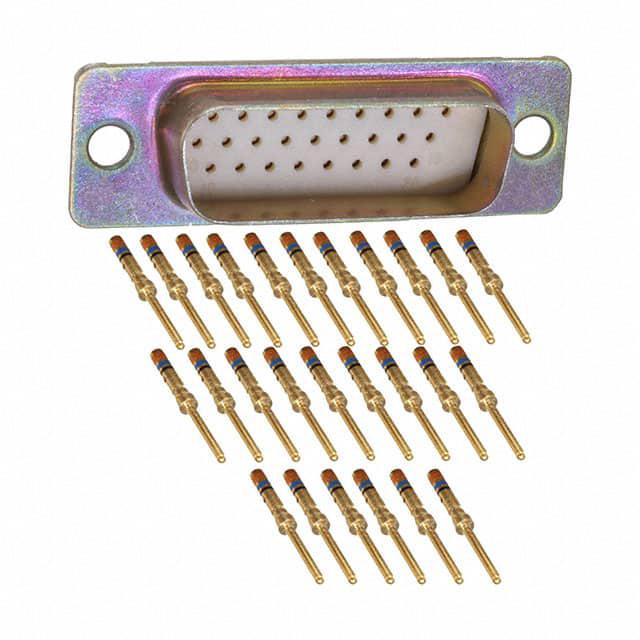

M24308/4-12F

产品分类: D-Sub 连接器
厂牌: ANALOG DEVICES
产品描述: Conn D-Subminiature PIN 26 POS Crimp ST Cable Mount 26 Terminal 1 Port
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES D-Sub 连接器 M24308/4-12F

M24308/4-12F概述

    电子元器件产品技术手册:MIL-DTL-24308/4P 插头

    1. 产品简介


    MIL-DTL-24308/4P 插头是一种矩形微型化极化壳体连接器,适用于机架和面板应用。其通用型设计使其广泛应用于航空航天、国防以及高可靠性工业领域。此插头采用压接式接触结构,具备出色的电气性能和机械强度,支持一般用途(Class D 和 Class G)。产品通过美国国防部 (DoD) 的批准,确保符合军事标准的严格要求。

    2. 技术参数


    | 参数名称 | 规格说明 |

    | 尺寸范围 | 包括 Size 1 至 Size 6 的多种尺寸选项,适配不同应用场景。 |
    | 材质 | 壳体为金属材质,通常镀镉(Class G)或镍(Class D),提供抗腐蚀保护。 |
    | 接触电阻 | ≤10 mΩ,确保低损耗传输。 |
    | 绝缘电阻 | ≥500 MΩ,在高温高湿条件下仍保持稳定性能。 |
    | 耐电压 | 1500 VAC @ 60 Hz,满足严格的电气绝缘测试要求。 |
    | 温度范围 | 工作温度:-55°C 至 +125°C,适应极端环境。 |
    | 使用寿命 | ≥500 次插拔循环,保证长期可靠运行。 |

    3. 产品特点和优势


    MIL-DTL-24308/4P 插头的独特之处在于其高性能的微型化设计与广泛的兼容性:
    - 极化壳体设计:有效防止误插,提高系统可靠性。
    - 坚固耐用:能够承受振动、冲击和恶劣环境的影响。
    - 多用途插入方式:支持压接式接触点(Pin Contacts),适应不同线缆规格。
    - 高可靠性:通过美军标 MIL-DTL-24308 验证,符合严格质量控制标准。
    - 可选涂层:根据具体应用需求选择纯铝、锌镍、镉或镍氟碳聚合物涂层。

    4. 应用案例和使用建议


    该插头广泛应用于航空航天电子系统、军用通信设备及高可靠性工业设备中,例如雷达系统、飞行控制系统、地面站设备等。以下是一些典型应用案例和使用建议:
    - 雷达系统信号接口:用于信号收发模块间的高速数据传输。建议选择大尺寸型号以应对高频、大电流需求。
    - 卫星地面站信号接口:要求极高耐久性和稳定性,建议搭配屏蔽性能优异的线缆。
    - 车载设备信号传输:需注意环境温度和湿度变化,选择合适涂层的型号。

    5. 兼容性和支持


    MIL-DTL-24308/4P 插头兼容于多个系列的军用连接器,包括 MIL-DTL-24308/1、MIL-DTL-24308/2 和 MIL-DTL-24308/23。其配套工具如安装和拆卸工具(M81969/39-01 或 M81969/14-01)均随附相应型号,便于现场操作。此外,厂家提供完善的维护和售后支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针易脱落 | 确保压接工艺符合标准,必要时更换新的压接工具。 |
    | 外观镀层损坏 | 检查环境是否过于潮湿或化学腐蚀,考虑更耐腐蚀的涂层。 |
    | 插拔力过大 | 检查是否存在灰尘或异物,清理后重新插拔。 |

    7. 总结和推荐


    MIL-DTL-24308/4P 插头凭借其卓越的电气性能、耐久性和高可靠性,成为军工和工业领域的理想选择。其独特的极化壳体设计、多规格适配能力和广泛的兼容性,使其在各种复杂环境中表现出色。因此,强烈推荐在需要高可靠性连接器的应用中使用该产品。无论是研发阶段还是生产部署,该插头都能满足多样化的需求并提供长期稳定的服务保障。

M24308/4-12F参数

参数
颜色 -
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 -
类型 -
安装方式 导线安装
零件状态 在售
包装方式 袋装
