DC2354A

厂牌: ANALOG DEVICES
产品描述: LTC7149 DC to DC Converter and Switching Regulator Chip 3.3VDC/5VDC Output Demonstration Circuit
供应商型号: 4409773
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2354A

DC2354A概述


    产品简介

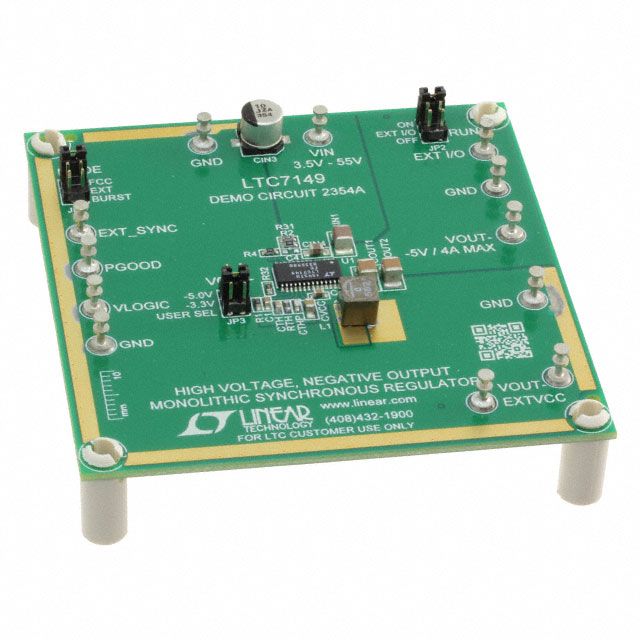

    LTC7149是一款高输入电压、高效率的同步降压转换器,具有负输出功能。该器件被集成在演示电路板DC2354A上,旨在满足各种高输入电压应用的需求。这款负输出单片式同步调节器支持宽输入电压范围(3.5V至55V),可输出稳定的负电压(–3.3V或–5V)。此外,用户还可以通过“用户选择”选项来设置输出电压,使其在0V至–60V之间自由调整。然而,用户需要确保所选的负输出电压与最大输入电压之间的电压差不超过60V。

    技术参数


    - 输入电压范围:3.5V 至 55V
    - 输出电压:–3.3V 或 –5V(精度为±2%)
    - 最大连续输出电流:4A
    - 标准工作频率:500kHz(可调范围:300kHz至3MHz)
    - 效率:在输入电压12V,输出电压–5V时,负载电流1A下达到90%
    - 输出纹波:在输入电压12V,输出电压–5V,负载电流1A的情况下,纹波小于15mVP-P(带宽:20MHz)
    - 关断时的静态电流:小于15µA
    - 空载条件下的输入电流:小于600µA(在突发模式操作下)

    产品特点和优势


    LTC7149具备多项显著优势:
    - 高效能:标准工作频率高达500kHz,且可根据需要调整频率,从而提高输出电流并减少输出电压纹波。
    - 突发模式:通过采用变频开关算法,可以在轻载情况下降低输入静态电流,提升系统整体效率。
    - 集成度高:内部集成了上下桥臂的N沟道MOSFET,大幅减小了整体电路板尺寸。
    - 宽输入电压范围:支持3.5V至55V的宽输入电压范围,适用于多种应用场景。

    应用案例和使用建议


    LTC7149主要应用于需要高输入电压、稳定负输出的应用场景,例如工业控制、通信设备、汽车电子等。根据手册中的应用示例,以下是几个典型的应用案例及其建议:
    - 工业控制:在工控机中,LTC7149可以用于电源模块的负输出部分,确保系统的稳定运行。
    - 通信设备:在通信设备中,由于需要处理不同电压等级的信号,LTC7149可以帮助稳定这些信号的供电,提高系统的可靠性。
    - 汽车电子:在汽车电子系统中,LTC7149能够帮助稳定车载电源,确保各种传感器和控制器正常工作。
    使用建议:
    - 在启动前,务必先将电路置于关断状态,并通过调节跳线器(如JP1、JP2、JP3)设置所需的输出电压。
    - 确保测量输入或输出电压纹波时,使用短接地引线避免干扰,直接将探针触点放置在相应端子上。
    - 调节输入电压和负载电流时,注意遵循手册中的负载电流曲线图,以防止超过器件的最大额定值。

    兼容性和支持


    DC2354A设计支持多个输入/输出电容器和电感器的不同封装,以适应不同的应用需求。它还支持外部时钟同步,可以通过EXTSYNC终端实现。同时,厂商提供了相关的设计文件下载,以便用户进行二次开发和调试。如需技术支持或维护服务,用户可通过指定渠道联系制造商。

    常见问题与解决方案


    - 问题:输出电压不稳
    - 解决方案:检查电路中电容器的连接是否正确,确保所有电容均符合规格要求。同时,确认输入电压和负载电流是否在规定的范围内。
    - 问题:输入电流过高
    - 解决方案:如果发现输入电流超出正常范围,检查负载电流是否超过最大限制,并按要求调节跳线器以降低负载电流。
    - 问题:纹波过大
    - 解决方案:检查电路中的电感和电容值是否合适,适当增加滤波电容或更换更高性能的电感器以减小纹波。

    总结和推荐


    总体而言,LTC7149是一款性能卓越的负输出同步降压转换器,非常适合于高输入电压的应用场景。其高效能、低功耗和高集成度的特点使得它在市场上具有较强的竞争力。如果您正在寻找一款适合于工业控制、通信设备或汽车电子等领域的电源管理器件,那么LTC7149是一个非常值得考虑的选择。因此,我们强烈推荐使用这款产品,并建议在购买前仔细阅读相关技术手册,以充分利用其全部功能。

DC2354A参数

参数
零件状态 在售
包装方式 盒装

DC2354A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2354A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2354A DC2354A数据手册

DC2354A封装设计

查看详情并下载
Symbol
Footprint
3D Model
