DC2737A

厂牌: ANALOG DEVICES

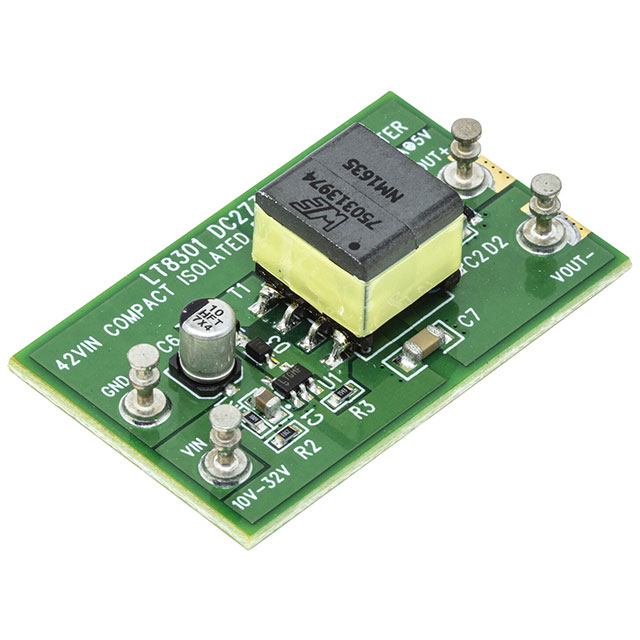

产品描述: LT8301 DC to DC Converter and Switching Regulator Chip 4.75VDC to 5.25VDC Output Demonstration Board
供应商型号: 4409798
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2737A

DC2737A概述


    产品简介


    LT8301 是一款由 Linear Technology 设计的高效能隔离式反激转换器,最大输入电压可达 42V,开关管最高承受电压为 65V/1.2A。此产品适用于从 10V 到 32V 的输入电压范围,输出稳定的 5V 直流电。它的主要应用领域包括工业控制、通信系统、医疗设备以及便携式电子设备。

    技术参数


    - 输入电压范围:10V 至 32V
    - 输出电压:5V(±5%)
    - 最大输出电流:24V 输入时最大输出电流可达 700mA
    - 待机电流:输入电压为 24V 时小于 950μA
    - 输出电压纹波:24V 输入,1A 输出时峰值到峰值纹波为 90mV
    - 开关频率:24V 输入,1A 输出时开关频率为 190kHz
    - 效率:24V 输入,1A 输出时效率高达 83.2%

    产品特点和优势


    LT8301 具有以下显著特点和优势:
    - 高效率:能够在各种输入电压范围内实现高效率转换,节省能源。
    - 低待机电流:仅需 950μA 的待机电流,适合对功耗要求严格的设备。
    - 宽输入电压范围:适应不同电压环境的应用需求。
    - 良好的稳定性:输出电压精度高,纹波小,确保系统的稳定运行。
    - 紧凑设计:体积小,易于集成到各类设备中。

    应用案例和使用建议


    LT8301 可广泛应用于需要稳定直流电源的场景,例如工业自动化控制系统、便携式医疗设备、通信设备等。根据实际应用需求,建议在选择外部组件时注意以下几点:
    - 确保输入电压和负载电流符合产品规格。
    - 在电路板设计时,合理安排元件位置以减少电磁干扰。
    - 配合适当的散热措施以保证长时间工作的可靠性。

    兼容性和支持


    LT8301 已经过严格测试,可与多数现有的电路系统兼容。如需进一步支持或应用指导,建议联系 Linear Technology 官方技术支持团队。他们提供详尽的设计资料和应用指南,帮助客户快速将产品投入实际应用。

    常见问题与解决方案


    在使用 LT8301 时,用户可能会遇到以下问题:
    - 输出电压不稳定:检查输入电压是否超出正常范围,或确认外部滤波电容容量是否足够。
    - 效率低下:查看是否有未被连接的引脚或接地不良的地方。另外,建议减少 PCB 上的走线长度以降低线路阻抗。
    - 发热严重:检查散热装置是否有效,必要时可考虑增加散热片或散热风扇。

    总结和推荐


    综上所述,LT8301 是一款具备高性能、高效率、低功耗和良好稳定性的隔离式反激转换器,适用于多种场合。它不仅在技术规格上具有明显优势,还拥有广泛的适用范围和可靠的支持体系。因此,强烈推荐 LT8301 在需要高稳定性和低功耗的电力转换场合中使用。

DC2737A参数

参数
零件状态 在售
包装方式 盒装

DC2737A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2737A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2737A DC2737A数据手册

DC2737A封装设计

查看详情并下载
Symbol
Footprint
3D Model
