DC2073B-H

厂牌: ANALOG DEVICES

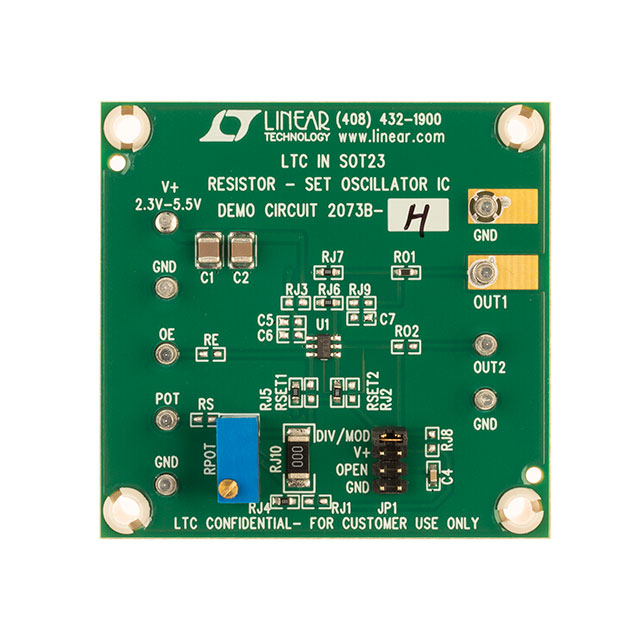

产品描述: LTC6906 Silicon Oscillator Demonstration Circuit
供应商型号: Q-DC2073B-H
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2073B-H

DC2073B-H概述

    电子元器件产品技术手册:LTC硅振荡器(LTC6900 系列)

    产品简介


    LTC硅振荡器(LTC6900 系列)是由Linear Technology设计和制造的一系列高性能芯片级时钟振荡器。这些振荡器采用SOT23封装,具有高频率稳定性和精确的输出频率控制能力。该系列产品广泛应用于通信设备、消费电子产品、工业控制以及汽车电子等领域,满足多种频率需求的场合。
    LTC6900系列包括多种型号,例如LTC1799、LTC6905、LTC6906、LTC6907等,每种型号均具有不同的频率范围和编程方式。例如,部分型号通过可变电阻设置频率,而其他型号则通过固定的三个状态输入设置频率。这种灵活性使其适用于各种不同的应用场景。

    技术参数


    以下为LTC6900系列的主要技术参数:
    | 型号 | 频率范围 | 电源电压 | 最大频率误差 | 支持功能 |

    | LTC6905 | 17.225MHz 至 170MHz | 2.7V 至 5V | ±1.4% 至 ±2.2% | 可调频率 |
    | LTC6900 | 5kHz 至 10MHz | 3V 至 5V | ±1.5% | 可调频率 |
    | LTC6905-133 | 133MHz、66.7MHz、33.5MHz | 3V 至 5V | ±1.0% 至 ±1.5% | 固定频率 |
    | LTC6905-100 | 100MHz、50MHz、25MHz | 3V 至 5V | ±1.0% 至 ±1.5% | 固定频率 |
    | LTC6906 | 10kHz 至 1MHz | 2.7V 至 3.6V | ±0.5% 至 ±0.7% | 可调频率 |
    | LTC6907 | 400kHz 至 4MHz | 3V 至 3.6V | ±0.65% | 可调频率 |
    | LTC6908-1 | 250kHz 至 5MHz | 2.7V 至 5V | ±1.5% 至 ±2.0% | 可调频率、互补输出 |
    | LTC6908-2 | 250kHz 至 5MHz | 2.7V 至 5V | ±1.5% 至 ±2.0% | 可调频率、正交输出 |
    工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 输入电压范围:2.25V 至 5V

    产品特点和优势


    1. 高精度频率输出:LTC6900系列具备卓越的频率稳定性,特别是在较宽的工作电压范围内依然能保持较低的频率误差。
    2. 灵活的编程方式:用户可根据需求选择通过电阻编程或三态输入固定频率的方式,适应性强。
    3. 小型化设计:采用SOT23封装,体积小巧,便于嵌入式系统设计。
    4. 低功耗:典型功耗低至微瓦级别,适合电池供电的应用场景。
    5. 多功能输出:部分型号支持互补输出和正交输出,进一步扩展了其应用范围。

    应用案例和使用建议


    1. 通信设备:LTC6900系列常用于无线通信模块的时钟同步,其高频率稳定性能够确保信号传输的可靠性。
    2. 工业控制:在自动化设备中,用于定时器和信号发生器,提高系统的响应速度。
    3. 消费电子:作为便携设备的核心时钟源,确保设备运行流畅。
    4. 汽车电子:用于发动机管理系统或其他需要高可靠性的车载电子系统。
    使用建议:
    - 在高频应用中,建议使用带有短接地探针的高速示波器进行测试,以减少寄生电感的影响。
    - 对于固定频率型号,可通过更改板载电阻实现更精确的频率调整。
    - 注意电源滤波,以避免外部干扰影响输出频率的准确性。

    兼容性和支持


    LTC6900系列与大多数主流的MCU和接口芯片兼容,易于集成到现有系统中。Linear Technology提供全面的技术支持,包括电路设计参考、应用指南和在线技术支持服务。此外,用户可通过官方网站下载设计文件和相关文档。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 输出频率偏移较大 | 外部电路引入噪声 | 增加滤波电路,改善电源质量 |
    | 输出波形失真严重 | 负载过大或匹配不当 | 调整负载阻抗,优化输出匹配 |
    | 无法调整至指定频率 | 电阻值计算错误 | 检查计算公式,重新校准电阻 |
    | 高频测量困难 | 探针连接不良 | 使用短接地探针,改进探头连接方式 |

    总结和推荐


    LTC6900系列硅振荡器凭借其高精度、灵活性和广泛的频率覆盖范围,成为现代电子设计的理想选择。它不仅适合高精度要求的工业和通信领域,还能满足消费电子和汽车电子的需求。如果您正在寻找一款高效且易用的振荡器芯片,LTC6900系列无疑是值得推荐的产品。强烈建议在工程开发或原型设计阶段优先考虑这一系列芯片。
    推荐指数:★★★★★
