DC2543B

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-DC2543B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2543B

DC2543B概述

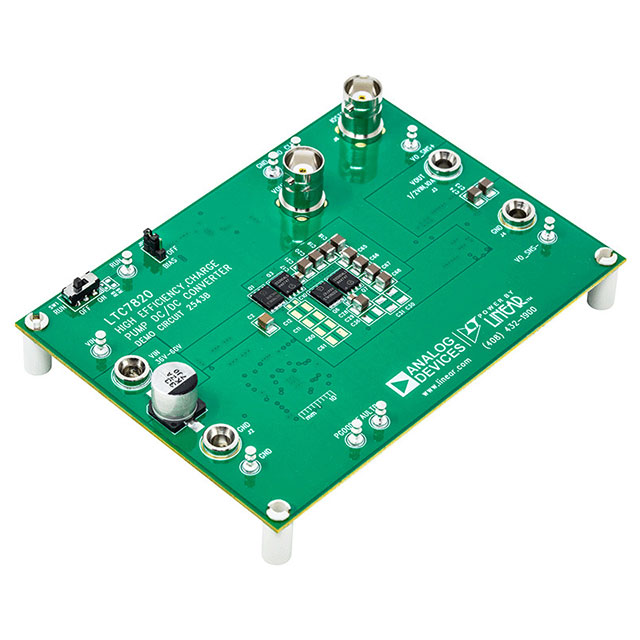

    LTC7820EUFD High Efficiency, Charge Pump DC/DC Converter

    产品简介


    LTC7820EUFD 是一款高效率、高密度的无电感式直流/直流转换器。作为一款演示电路板(编号2543B),LTC7820EUFD 实现了一个从输入电压(36V到60V)到输出电压(固定为输入电压的一半,即VIN/2)的2:1降压比。此转换器能供应高达10A的负载电流,在额外配置15个芯片电容的情况下,可支持最大20A的负载电流。该转换器非常适合应用于需要高效能量转换的场合,例如通信系统、工业自动化和电源管理系统等。

    技术参数


    - 输入电压范围: 36V 到 60V
    - 输出电压: VIN / 2 (固定比例)
    - 最大输出电流: 10A (标准配置),通过添加15个芯片电容可达到20A
    - 典型效率: 当VIN = 48V,VOUT = 24V时,输出电流为10A时可达98.7%
    - 峰值效率: 当VIN = 48V,VOUT = 24V时,输出电流为20A时可达98.4%
    - 开关频率: 200kHz

    产品特点和优势


    LTC7820EUFD 转换器具有以下显著特点:
    - 高效率: 在满载条件下,转换器能实现超过98%的高效率。
    - 高密度设计: 采用小型QFN封装(4mm x 5mm),适合空间受限的应用。
    - 过流保护和热关断: 保障设备运行的安全性和可靠性。
    - 灵活配置: 通过额外配置芯片电容,可以支持更高的输出电流需求。

    应用案例和使用建议


    LTC7820EUFD转换器的应用广泛,例如:
    - 通信基站: 在这种应用场景下,设备需要高效的能量管理,以确保稳定运行。LTC7820EUFD 的高效率使其成为理想的解决方案。
    - 工业自动化: 在工业环境中,对转换器的稳定性及过流保护能力有较高要求。LTC7820EUFD 提供可靠的保护功能,保证了设备的长期稳定运行。
    在实际使用中,建议注意以下几点:
    - 负载管理: 开机时需先设置空载或小负载条件,然后逐步增加负载电流。
    - 测试条件: 进行负载测试时,要确保动态负载电路的负载步进脉冲占空比不超过2%,且持续时间小于500微秒,以避免MOSFET过热。
    - 模式选择: 推荐使用恒电阻模式(CR模式)进行测试,避免在恒电流模式下导致VLOW管脚过电压。

    兼容性和支持


    LTC7820EUFD 转换器适用于多种电子设备和系统,能够与现有的硬件平台良好兼容。制造商提供详细的文档和技术支持,帮助用户进行产品集成和故障排除。设计文件可以在特定网站上找到,这为定制化开发提供了便利。

    常见问题与解决方案


    - 问: 负载电流过大时,设备如何保护自身?
    - 答: 设备具备过流保护和热关断功能。一旦检测到异常电流或温度过高,会自动切断负载连接,防止损坏。
    - 问: 如何正确测量输出电压纹波?
    - 答: 测量时应使用短的接地引线直接连接到输出电容的正负极。具体方法请参考手册中的示意图。
    - 问: 在CC模式下使用电子负载测试时,是否会违反VLOW管脚的绝对最大电压等级?
    - 答: 是的,部分电子负载在CC模式下会拉入负电流,可能导致VLOW管脚电压超标。应使用带有负电压钳位的二极管D6来保护管脚,或者在测试时选择合适的测试模式。

    总结和推荐


    综上所述,LTC7820EUFD 是一款集高效率、高密度、过流保护和热关断等功能于一体的优质无电感式直流/直流转换器。无论是对于需要高效能量管理的应用还是对于严格要求稳定性的场合,LTC7820EUFD 都是理想的选择。强烈推荐给需要高效电源解决方案的用户。
