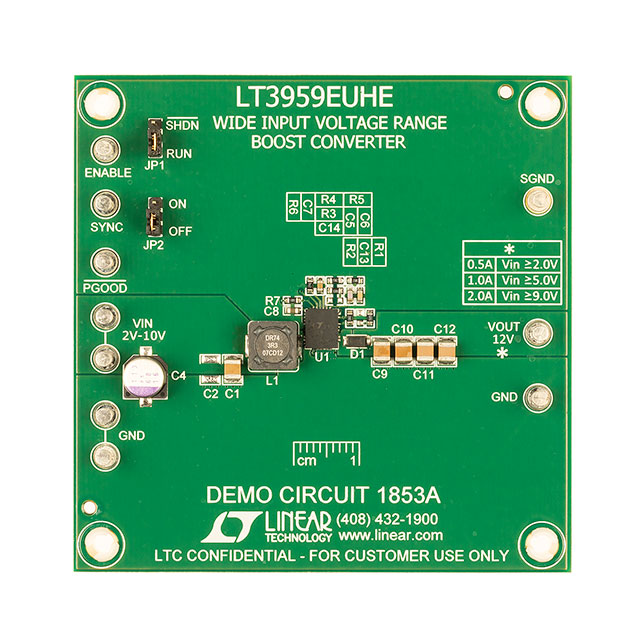

DC1853A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-DC1853A
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 评估、开发板开发工具 DC1853A

DC1853A概述

    # LT3959 Boost/SEPIC/Inverting Converter:综合技术手册

    1. 产品简介


    产品名称:LT3959
    产品类型:电流模式DC/DC转换器,集成6A 40V开关
    主要功能:
    - 支持宽输入电压范围(1.6V至40V)
    - 可用于单节锂离子电池供电的便携式电子产品、电信及汽车电源系统
    - 具备软启动、输入欠压锁定、可调频率及同步等功能
    应用领域:
    - 电池操作设备
    - 通信系统
    - 汽车系统
    - 工业电源供应系统

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 2 10 | V |
    | 输入启动电压(上升) 2.5 V |
    | 输入欠压锁定(下降) 2 V |
    | 开关频率 | IOUT=0.5A 300 kHz|
    | 输出电压 11.64| 12 | 12.36| V |
    | 最大输出电流 | VIN≥2V 0.5 A |
    VIN≥5V 1 A |
    VIN≥9V 2 A |
    | 输出电压纹波 | VIN=5V, IOUT=1A | 75 100 | mV |
    | 效率 | VIN=10V, IOUT=2A 94 % |

    3. 产品特点和优势


    - 宽输入电压范围:支持1.6V到40V的输入电压,适用于各种不同的应用场合。
    - 低静态功耗:关断静态电流小于1μA,非常适合电池供电系统。
    - 多功能性:支持软启动、输入欠压锁定、可调频率和同步等功能。
    - 高效率:在特定条件下效率可达94%,确保系统的能效最大化。

    4. 应用案例和使用建议


    应用案例
    LT3959在多种应用场景中表现优异,如手机充电器、车载充电器、工业电源系统等。典型应用场景下,它被配置为300kHz升压转换器,从2V到10V输入生成12V输出。
    使用建议
    - 在调整输入电压和负载时,应注意保证输出电压在规定范围内。
    - 当测量输入或输出电压纹波时,应避免长接地线,直接触碰探针进行测量。

    5. 兼容性和支持


    - 兼容性:该产品支持广泛的输入电压范围,适用于不同类型的电源系统。
    - 支持:Linear Technology Corporation提供了详细的技术文档和技术支持,确保用户能够充分利用其功能。

    6. 常见问题与解决方案


    问题1:无输出或输出超出规范
    - 解决方案:临时断开负载以确保负载没有设置得过高。
    问题2:输入电压超出规范
    - 解决方案:如果需要更高的工作电压,请使用具有更高电压额定值的功率组件。最大电压为40V。
    问题3:无法达到期望的效率
    - 解决方案:检查输入和输出电容值,确保它们符合设计要求。

    7. 总结和推荐


    LT3959是一款高效且成本效益高的DC/DC转换器,具有宽输入电压范围和多种功能。在电池供电系统、通信系统和汽车应用方面表现卓越。其高效率和灵活性使其成为各种应用场景的理想选择。
    综上所述,我强烈推荐使用LT3959作为高性能和高可靠性的DC/DC转换器。

DC1853A参数

参数
零件状态 在售
包装方式 盒装

DC1853A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1853A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1853A DC1853A数据手册

DC1853A封装设计

查看详情并下载
Symbol
Footprint
3D Model
