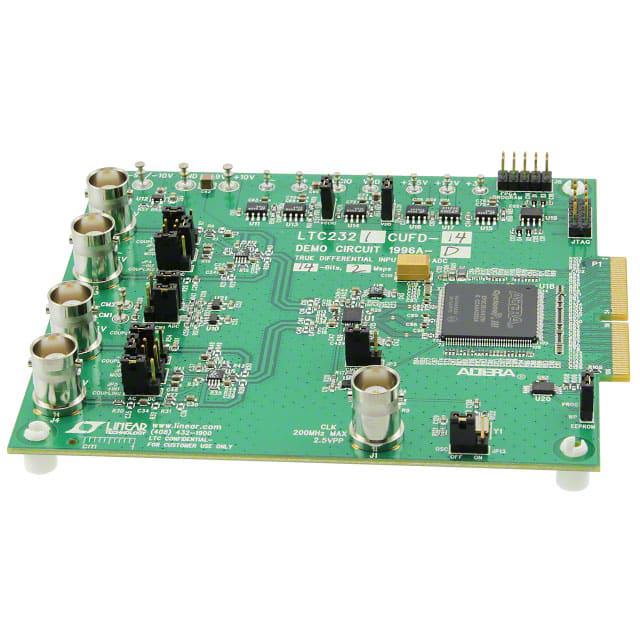

DC1996A-D

厂牌: ANALOG DEVICES
产品描述: LTC2321CUFD-14#PBF ADC Demonstration Circuit 2MSPS Pscope K73 IDE
供应商型号: Y-DC1996A-D
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1996A-D

DC1996A-D概述


    产品简介


    LTC2323/LTC2321系列双通道高速逐次逼近寄存器(SAR)模数转换器(ADC)
    LTC2323/LTC2321系列是高精度、高速、差分输入的双通道模数转换器。该系列产品提供16位、14位和12位分辨率,采样速率分别为5Msps和2Msps。这些转换器被广泛应用于通信、医疗仪器、测试设备和工业控制等领域,能够为用户提供高效的数据采集能力。

    技术参数


    | 参数 | 描述 |

    | 转换速率 | 5Msps/2Msps(取决于型号) |
    | 分辨率 | 16位、14位、12位 |
    | 工作电压 | 2.5V至5V |
    | 信号接口 | SPI兼容接口,支持CMOS和LVDS逻辑 |
    | 环境温度范围 | -40°C至+85°C |
    | 参考电压 | 内置20ppm/°C温度系数参考电压 |
    | 输入范围 | ±1.65V |

    产品特点和优势


    1. 高速性能:LTC2323/LTC2321系列具有高达5Msps的采样速率,能够在短时间内完成高精度的数据采集。
    2. 多分辨率选项:提供多种分辨率选择(16位、14位和12位),满足不同应用需求。
    3. 内置参考电压:内置高精度的温度系数参考电压,减少了外部电路设计的复杂性,提高了系统稳定性。
    4. 广泛的应用场景:适用于各种工业控制、通信、医疗仪器等领域,具备强大的市场竞争力。

    应用案例和使用建议


    1. 通信设备:用于基站、光纤传输设备等通信系统中的信号采集。建议配置:结合低噪声放大器和抗混叠滤波器,以提高整体性能。
    2. 医疗设备:如心电图仪(ECG)和核磁共振成像(MRI)设备中的信号处理。建议配置:采用多级滤波和噪声抑制技术,确保信号采集的准确性。
    3. 测试设备:用于各种测试仪器中的高性能数据采集。建议配置:确保电源稳定,避免电源波动对信号采集造成干扰。

    兼容性和支持


    LTC2323/LTC2321系列模数转换器支持CMOS和LVDS逻辑接口,兼容多种主机接口和应用环境。Linear Technology公司提供了丰富的技术支持文档和软件工具,包括PScope数据收集软件,可帮助用户快速搭建测试平台并进行数据分析。

    常见问题与解决方案


    问题1:如何设置信号耦合模式?
    - 解决方案:通过跳线JP1、JP3-JP5来选择信号耦合模式(AC或DC耦合)。具体设置方法请参考技术手册中的详细说明。
    问题2:如何配置数据输出格式?
    - 解决方案:通过跳线JP3来选择CMOS或LVDS数据输出格式。如果需要切换到LVDS模式,则需安装指定阻值的电阻,并重新编程CPLD。
    问题3:如何选择合适的电源电压?
    - 解决方案:通过跳线JP11来选择所需的电源电压(2.5V或3.3V)。确保电源电压在产品规范内,以免损坏设备。

    总结和推荐


    总结:LTC2323/LTC2321系列模数转换器凭借其高精度、高速度和广泛的适用范围,成为许多高端应用的理想选择。其内置的参考电压和灵活的信号处理能力使得该产品在工业控制、通信、医疗设备等多个领域有着广泛应用。
    推荐:鉴于其卓越的性能和灵活性,强烈推荐给需要高性能数据采集的用户。对于特定应用,可以咨询Linear Technology的工程师以获取更详细的指导和支持。

DC1996A-D参数

参数
零件状态 在售
包装方式 盒装

DC1996A-D厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1996A-D数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1996A-D DC1996A-D数据手册
