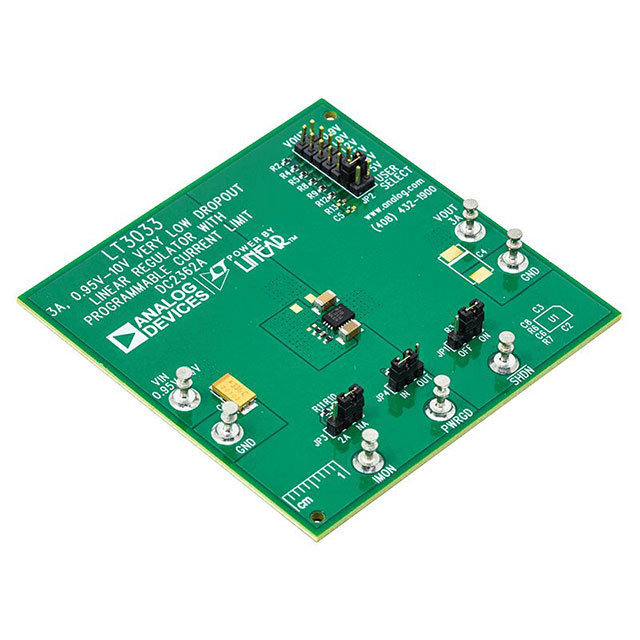

DC2362A

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: LT3033 Linear Regulator 0.863VDC to 0.935VDC/0.966VDC to 1.046VDC/1.152VDC to 1.248VDC/1.44VDC to 1.56VDC/1.74VDC to 1.88 VDC/4.86VDC to 5.26VDC Output Demonstration Circuit
供应商型号: 4023349
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他稳压器 DC2362A

DC2362A概述

    LT3033:3A、0.95V至10V超低静态电流线性稳压器

    1. 产品简介


    LT3033 是一款由Analog Devices设计的超低静态电流线性稳压器,输出电流可达3A,适用于各种低输入电压到低输出电压的应用场景。该器件从单个输入电源供电,工作电压范围为0.95V至10V,典型情况下具有仅95mV的静态电压降,这使其成为替代开关模式电源的理想选择,尤其是在效率和噪音控制方面。这款器件具备可编程的电流限制功能,能够提供卓越的稳定性和瞬态响应能力。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VOUT = 0.9V | 1.05 | 10 V |
    | 输出电压 | VOUT | 0.863| 0.899| 0.935| V |
    | 最大输出电流 | SHUNT at 2A for JP3 | 1.8 | 2 | 2.2 | A |

    3. 产品特点和优势


    - 超低静态电压降:典型情况下只有95mV,提供出色的电能转换效率。
    - 可编程电流限制:通过外部电阻设置,保证设备的安全运行。
    - 高稳定性:采用低ESR陶瓷电容器作为输出滤波器,支持极小的10μF电容,优化了稳定性及瞬态响应。
    - 输出噪声低:通过10nF旁路电容显著降低输出噪声至60μVRMS(10Hz到100kHz)。
    - 软启动时间:直接与旁路电容成正比,允许灵活控制启动时间。
    - 多项保护机制:内置反向电池保护、热限流和逆流保护等功能。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理:用于需要极高效率和低静态电流的设备,如便携式医疗设备和电信基站。
    - 车载应用:低输入电压的汽车电源系统,确保输出电压的稳定性和可靠性。
    - 物联网设备:小型传感器节点或其他低功耗无线设备的电源管理单元。
    使用建议:
    - 确保在连接负载前正确调整输出电压。
    - 监控输入和输出电压纹波,以避免长接地线带来的干扰。
    - 当测量输入或输出纹波时,使用直接接触探针的方式,确保读数准确。
    - 调整输入电压和负载电流,观察输出电压调节、纹波电压、效率和其他参数的表现。

    5. 兼容性和支持


    - 兼容性:LT3033 可以与其他标准陶瓷电容器和电阻器配合使用。
    - 技术支持:Analog Devices 提供详尽的技术文档、参考设计和快速启动指南,帮助用户理解和优化其设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无输出 | 检查负载设置,断开负载以确认是否存在过高或短路情况。 |
    | 输入或输出电压纹波过大 | 仔细检查电路连接,确保使用正确的电容和电感值。 |
    | 设备过热 | 减少功耗,确保散热良好,考虑使用额外的散热片。 |

    7. 总结和推荐


    总结:
    - 优势:LT3033 提供了卓越的静态电压降、高稳定性、低输出噪声和多种保护机制,使其在众多应用场合下表现出色。
    - 缺点:尽管有着丰富的保护功能,但用户需注意外部环境变化对器件性能的影响。
    推荐:
    - 适用于高效电源管理系统:鉴于其优异的性能,强烈推荐在便携式医疗设备、车载系统、物联网设备等领域使用 LT3033。
    - 注意兼容性:尽管设备具备广泛的适用性,但在实际应用中仍需根据具体需求调整外围元件的选择。

DC2362A参数

参数
拓扑 -
零件状态 在售
包装方式 盒装

DC2362A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2362A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他稳压器 ANALOG DEVICES DC2362A DC2362A数据手册
