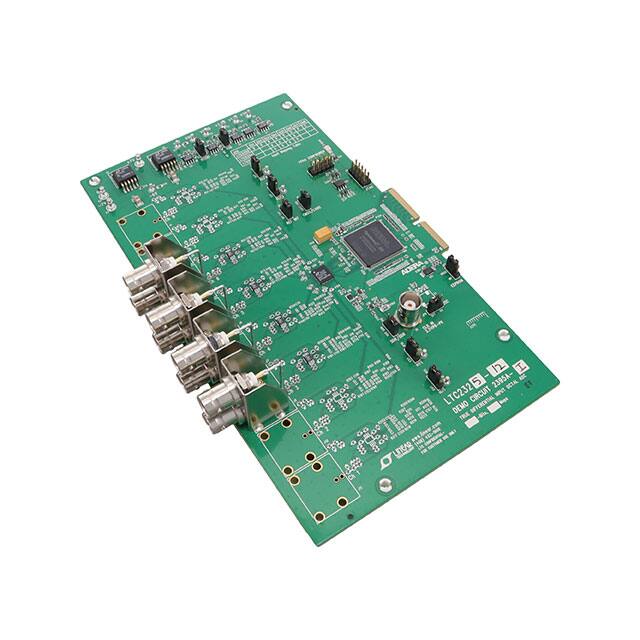

DC2395A-I

厂牌: ANALOG DEVICES
产品描述: LTC2325CUKG-12 ADC Demonstration Circuit 5MSPS Pscope IDE
供应商型号: 505-DC2395A-I-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2395A-I

DC2395A-I概述


    产品简介


    LTC2325/LTC2324/LTC2320是高精度模数转换器(ADC)系列,属于高速逐次逼近寄存器(SAR)ADC。它们具备四通道、八通道或单一通道配置,提供16位、14位和12位分辨率选项。这些ADC的工作速度最高可达5Msps(每秒百万采样),非常适合需要快速和高精度转换的应用场合。产品广泛应用于通信、医疗设备、航空航天和工业自动化等领域。

    技术参数


    - 分辨率:16位、14位和12位
    - 采样速率:最高5Msps
    - 接口:SPI兼容串行接口,支持CMOS和LVDS逻辑
    - 参考电压:内置最大漂移为20ppm/°C的参考电压
    - 电源电压:VCCIO(默认2.5V)和VDD(默认5V)
    - 时钟频率:最高110MHz
    - 输入方式:差分输入或单端输入
    - 封装:52引脚QFN封装

    产品特点和优势


    1. 高性能:高达16位的分辨率和最高5Msps的采样速率,确保数据采集的高精度和高效率。
    2. 灵活性:可选的单端输入或差分输入模式,适应多种应用场景。
    3. 宽温范围:内置参考电压具有极低的温度漂移(20ppm/°C),适用于各种严苛环境。
    4. 灵活的接口:SPI兼容接口支持CMOS和LVDS逻辑,与不同逻辑电平的电路板兼容。
    5. 集成度高:单芯片集成多个通道和内部参考电压,减少了外部电路的设计复杂度和成本。

    应用案例和使用建议


    应用案例
    - 通信设备:用于无线基站的信号处理和监控。
    - 医疗设备:心电图仪、脑电图仪等医疗仪器的数据采集。
    - 航空航天:飞行器传感器的数据收集和实时监测。
    使用建议
    - 信号源配置:使用低抖动的信号源,以保证采样的准确性。连接信号源到J11,可以测试第一个通道。
    - 时钟设置:时钟信号连接到J9,需确保时钟信号的频率符合规定(详见手册表1)。为了达到最佳性能,建议使用低于2ps的时钟抖动。
    - 软件支持:使用PScope软件进行数据采集和分析,可以方便地进行实时监控和数据处理。

    兼容性和支持


    - 兼容性:支持CMOS和LVDS两种逻辑电平,适用于不同类型的电路板。可通过JP6选择输出格式。
    - 支持:厂商提供了丰富的文档和在线支持,包括Pscope软件更新和详细的硬件设计指南。

    常见问题与解决方案


    1. 时钟信号不稳定:确保时钟信号来源稳定且频率符合手册要求,可以通过安装合适的滤波器来减少干扰。
    2. 采样速率不达标:检查时钟信号是否符合手册规定的最小频率要求,并确保所有跳线配置正确。
    3. 软件无法识别硬件:确认Pscope软件版本是最新的,并且按照手册指示正确配置跳线(如JP8和JP6)。

    总结和推荐


    LTC2325/LTC2324/LTC2320系列ADC以其高精度、高速度和广泛的适用性成为市场上极具竞争力的产品。其独特的单端和差分输入模式、内置参考电压和高集成度使其适用于多种高端应用。如果你需要一个可靠、高效的数据采集解决方案,强烈推荐使用这一系列ADC。

DC2395A-I参数

参数
零件状态 在售
包装方式 散装

DC2395A-I厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2395A-I数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2395A-I DC2395A-I数据手册
