首页  >  产品百科  >  LTC6902CMS#PBF

LTC6902CMS#PBF

产品分类: 可编程振荡器
厂牌: ANALOG DEVICES
产品描述: 亚德诺 振荡器, 最大可编程频率20MHz, 最低工作温度-40°C
供应商型号: 4023591
供应商: 海外现货
标准整包数: 1

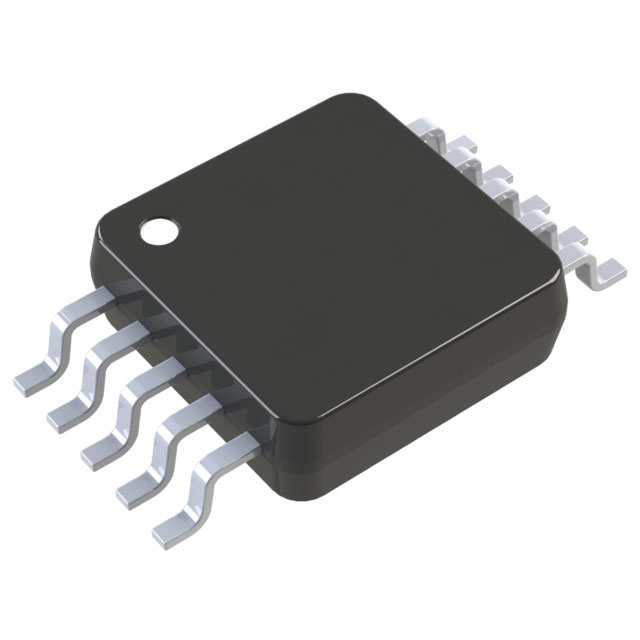

ANALOG DEVICES 可编程振荡器 LTC6902CMS#PBF

LTC6902CMS#PBF概述


    产品简介


    LTC6902 多相振荡器
    LTC6902 是一款由Linear Technology Corporation(现为Analog Devices的一部分)设计的高精度、低功耗且易于使用的多相振荡器。该产品主要用于产生2至4相输出信号,支持频率范围广泛,从5kHz到20MHz。通过选配的扩频频率调制(SSFM)功能,可以提高电磁兼容性(EMC)。LTC6902适用于各种应用场景,包括开关电源时钟参考、便携式和电池供电设备(如PDA和手机)、时钟控制的切换电容滤波器等领域。

    技术参数


    | 参数 | 值 |

    | 输出相数 | 2-, 3- 或 4-相 |
    | 频率范围 | 5kHz 到 20MHz |
    | 频率设置电阻 | 20kΩ 到 400kΩ |
    | 电源电压 | 2.7V 到 5.5V |
    | 供应电流 | 400µA(典型值,VS=3V, 1MHz)|
    | 频率误差 | ≤1.5%(5kHz 至 10MHz,TA=25°C) |
    | 温度稳定性 | ±40ppm/°C |
    | 快速启动时间 | 50µs 到 1.5ms |
    | 输出驱动器 | 100Ω CMOS |

    产品特点和优势


    1. 多功能性:LTC6902可提供2相、3相和4相输出,满足不同的应用需求。
    2. 高精度:频率误差小于1.5%,确保输出频率的准确性。
    3. 易用性:仅需一个外部电阻即可设定频率,且支持通过外部电阻选择频率调制的程度。
    4. 低功耗:典型的供应电流仅为400µA,非常适合电池供电的应用场景。
    5. 扩展频谱功能:通过SSFM功能降低峰值电磁辐射水平,提高电磁兼容性。
    6. 温度稳定:温度变化带来的频率漂移非常小,保证长期使用的稳定性。

    应用案例和使用建议


    应用场景:
    - 开关电源时钟参考:用于实现精确的时钟信号,保证系统稳定的运行。
    - 便携式设备:适合需要高精度、低功耗时钟源的便携式设备,如PDA、手机等。
    - 电容滤波器时钟控制:控制切换电容滤波器的工作频率。
    使用建议:
    - 在选择频率时,确保RSET电阻的值在合适的范围内以达到所需的频率准确度。
    - 使用精密金属薄膜电阻以获得最佳性能,同时限制SET和MOD引脚上的电容值。
    - 在进行频率调制时,注意选择合适的RMOD电阻以达到期望的频率扩展百分比。

    兼容性和支持


    LTC6902 支持多种工作环境条件,可在-40°C至85°C的温度范围内正常工作。厂商提供全面的技术文档和在线技术支持,帮助用户解决在使用过程中可能遇到的问题。此外,该产品还提供了多个封装选项,如10-lead MSOP,方便集成到不同的设计中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电源电压不稳定 | 确保电源干净无噪声,使用旁路电容 |
    | 输出频率不准确 | 检查RSET电阻值是否正确,考虑温度影响 |
    | 频率扩展不明显 | 确认RMOD电阻值及SSFM功能是否启用 |

    总结和推荐


    总结:
    LTC6902 多相振荡器是一款多功能、高精度、低功耗的解决方案,适用于多种电子设备。它在保持频率稳定性的同时,提供了广泛的频率范围和灵活的输出选项,使它成为众多应用的理想选择。
    推荐:
    鉴于LTC6902在多种应用中的出色表现及其卓越的功能特性,强烈推荐将其用于需要高精度、低功耗时钟信号的场合。无论是便携式设备还是工业控制系统,LTC6902都能提供可靠、稳定的性能。

LTC6902CMS#PBF参数

参数
负载电容 -
最大电源电流 3.6mA
频率稳定性 300ppm/√kh
扩频带宽 -
频率 100KHz~20MHz
最大工作电压 5.5V
最小工作电压 2.7V
输出格式 CMOS
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-10,TFSOP-10
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC6902CMS#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6902CMS#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可编程振荡器 ANALOG DEVICES LTC6902CMS#PBF LTC6902CMS#PBF数据手册

LTC6902CMS#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.8592
10+ ¥ 54.4335
50+ ¥ 43.3088
100+ ¥ 39.7525
250+ ¥ 35.9304
500+ ¥ 35.6266
1000+ ¥ 35.4748
库存: 27
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 544.33
