DC2142A

产品分类: 半导体开发工具
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DC2142A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 半导体开发工具 DC2142A

DC2142A概述

    高效单输出同步降压转换器技术手册

    产品简介

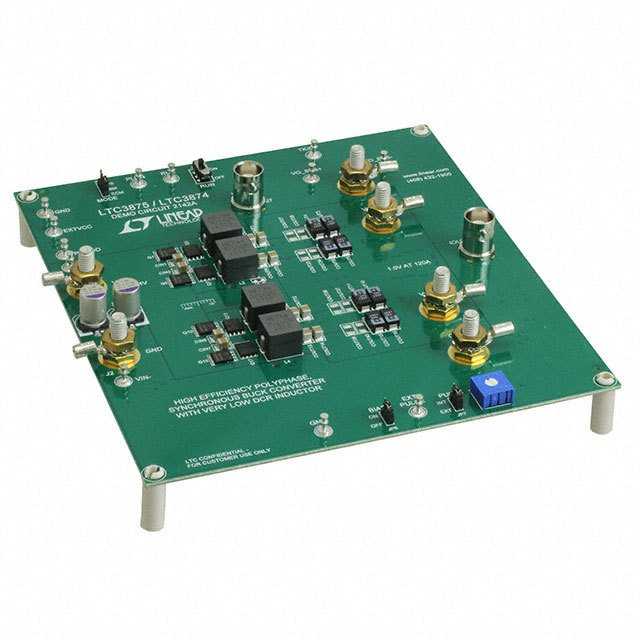

    本手册介绍的电路板(Demo Circuit 2142A)是一款高效率、高密度的四相同步降压转换器,其输入电压范围为4.5V至14V。此电路板可以提供高达120A的最大负载电流,输出电压为1.0V ±2%。该电路板集成了LTC3875EUJ和LTC3874IUFD控制器。LTC3875是一款具备非常低直流电阻(DCR)电流感应能力的双相同步降压控制器,内置驱动器和远程输出电压感应功能。LTC3874则是一款紧凑型的双相同步降压扩展器,同样具备非常低的DCR电流感应能力和内置驱动器,可即时响应主控IC的故障。
    此电路板采用0.32mΩ的DCR电感器。温度补偿功能确保在整个宽温度范围内具有准确的电流限制,适用于电信系统、数据通信系统、工业和医疗仪器、直流电源分配系统及计算机系统等领域的高效、高功率密度和紧凑型解决方案。

    技术参数


    - 输入电压范围:4.5V 至 14V
    - 输出电压:1.0V ±2%
    - 最大输出电流:120A
    - 典型效率:当输入电压为12V,输出电压为1.0V,输出电流为120A时,效率可达87.4%
    - 典型开关频率:约400kHz,可根据需要调整到250kHz至770kHz之间
    - 工作温度范围:需根据具体应用环境确定

    产品特点和优势


    - 低DCR电流感应能力:LTC3875和LTC3874具备非常低的DCR电流感应能力,这有助于提高系统的整体效率和可靠性。
    - 高密度设计:紧凑的设计使其非常适合空间受限的应用场景。
    - 快速响应:LTC3874具有即时响应故障的能力,使得系统能够快速适应变化,提高了系统的稳定性和可靠性。
    - 广泛的适用性:该电路板可用于多种应用领域,如电信系统、数据通信系统、工业和医疗仪器、直流电源分配系统及计算机系统等。

    应用案例和使用建议


    根据手册提供的应用场景,该电路板已在多个领域得到了广泛应用。例如,在电信系统和数据通信系统中,它能够提供高效的电源解决方案;在工业和医疗仪器中,其稳定的输出和快速的响应能力使其成为理想选择。在实际使用中,建议遵循以下几点使用建议:
    - 确保输入电压稳定在4.5V至14V之间。
    - 在设定负载时,应注意输出电压的变化情况,以确保其保持在1.0V ±2%的范围内。
    - 进行负载测试时,要注意避免使用长接地引线测量电压纹波,推荐使用短硬连接并直接焊接到输出电容器的端子上。

    兼容性和支持


    该电路板与其他电子元件和设备的兼容性良好。若需了解更多信息,可访问官方网站上的设计文件链接,下载相关的设计文件。制造商提供了详细的技术文档和应用指南,为用户提供全面的支持和帮助。

    常见问题与解决方案


    - 问题:如何关闭转换器?
    - 解决方法:将RUN引脚电压设置为低于1.4V即可关闭转换器。
    - 问题:如何调整轻载下的工作模式?
    - 解决方法:通过跳线JP1可以选择突发模式、脉冲跳跃模式或强制连续模式。
    - 问题:如何调整开关频率?
    - 解决方法:可以通过修改电路板上的电路轻松地将开关频率调整为250kHz至770kHz之间的任意值。

    总结和推荐


    总体来看,该电路板以其高效的性能、高密度的设计和广泛的应用范围,在电子元器件市场中表现出色。特别是其独特的低DCR电流感应能力和快速响应能力,使其在市场上具有较强的竞争力。对于那些需要高效、高密度电源解决方案的应用场景,强烈推荐使用这款电路板。
    此手册详细介绍了DC2142A电路板的特性和使用方法,旨在帮助用户更好地理解和应用这些高性能的电子元件。
