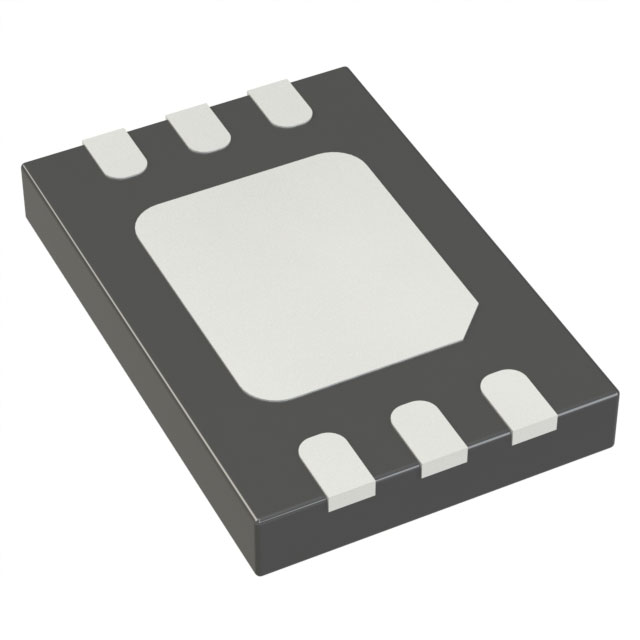

LTC6908IDCB-2#TRPBF

产品分类: 可编程振荡器
厂牌: ANALOG DEVICES
产品描述: CMOS|Squarewave 2.7V 5.5V 1.7mA 50KHz~10MHz WFDFN-6(EP) 贴片安装 2mm(长度)*3mm(宽度)
供应商型号: 4222202
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 可编程振荡器 LTC6908IDCB-2#TRPBF

LTC6908IDCB-2#TRPBF概述


    产品简介


    LTC6908-1/LTC6908-2 是由Analog Devices公司设计的一款精密振荡器,提供两种型号:LTC6908-1 和 LTC6908-2。该产品适用于需要频率稳定且可控的场合,如开关电源时钟参考、便携式及电池供电设备、精度可编程振荡器和电荷泵驱动等。其独特的双输出设计允许用户选择互补输出(180°相位差)或正交输出(90°相位差),使其广泛应用于各种精密电子系统中。

    技术参数


    - 频率范围:50kHz 到 10MHz(对于5V电源)
    - 供电电压:2.7V 至 5.5V
    - 典型功耗:400µA(当供电电压为5V,频率为50kHz)
    - 输出频率误差:最大 ±1.5%(25°C时)
    - 温度稳定性:±40ppm/°C
    - 启动时间:典型值为260µs(频率为1MHz时)
    - 封装类型:薄型小外形尺寸 (TSOT-23) 和DFN (2mm × 3mm)
    - 认证:符合AEC-Q100标准,适用于汽车应用

    产品特点和优势


    LTC6908系列具有多种独特功能和优势,使其在市场上具备较强的竞争力。这些特点包括:
    - 灵活的频率设置:通过单个外部电阻设置频率,方便用户根据具体需求进行调整。
    - 内置扩展频谱调制(SSFM):可选配以提高电磁兼容性能(EMC),确保在复杂电磁环境中稳定工作。
    - 高可靠性:具有优秀的温度稳定性,保证在极端条件下依然能够正常运行。
    - 小型化设计:采用薄型封装,节省空间,适合高密度安装要求。

    应用案例和使用建议


    LTC6908系列非常适合用于需要精密频率控制的电路中。例如,在开关电源的设计中,它可用于同步多个相控开关调节器的设计。此外,该器件还适用于便携式和电池供电设备中,作为时钟参考源使用。
    使用建议:
    - 在设计电路时,确保供电电压稳定,避免电压波动影响输出频率的稳定性。
    - 为了获得最佳性能,建议使用精度金属膜电阻器作为频率设定电阻,并限制SET引脚上的寄生电容。
    - 当启用SSFM功能时,可以通过调整MOD输入来选择合适的调制速率,从而优化电磁兼容性。

    兼容性和支持


    LTC6908-1和LTC6908-2均采用标准的SOT-23和DFN封装,易于与其他电子元件兼容。厂商提供详尽的技术文档和支持服务,包括应用指南、设计工具和售后服务,帮助客户解决在设计过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:供电电压不稳定导致输出频率波动。
    - 解决方案:建议在电源输入端增加电容滤波,确保电压稳定。

    - 问题:无法正确启用SSFM功能。
    - 解决方案:检查MOD引脚是否正确连接到适当的电压等级,确认没有信号干扰。

    总结和推荐


    总体而言,LTC6908-1和LTC6908-2凭借其精密的频率控制能力、优异的电磁兼容性能和广泛的温度适应性,在众多应用场景中展现出强大的竞争力。对于需要精确频率控制且追求高性能、高可靠性的设计项目,推荐选用这款产品。同时,厂商提供的全面技术支持和服务也大大提升了用户的使用体验。

LTC6908IDCB-2#TRPBF参数

参数
最大工作电压 5.5V
最小工作电压 2.7V
输出格式 CMOS|Squarewave
负载电容 -
最大电源电流 1.7mA
频率稳定性 -
扩频带宽 -
频率 50KHz~10MHz
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 WFDFN-6(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC6908IDCB-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6908IDCB-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可编程振荡器 ANALOG DEVICES LTC6908IDCB-2#TRPBF LTC6908IDCB-2#TRPBF数据手册

LTC6908IDCB-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
