LT4363HMS-2#PBF

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 热交换控制器, 12 V电源
供应商型号: LT4363HMS-2#PBF
供应商: 国内现货
标准整包数: 1

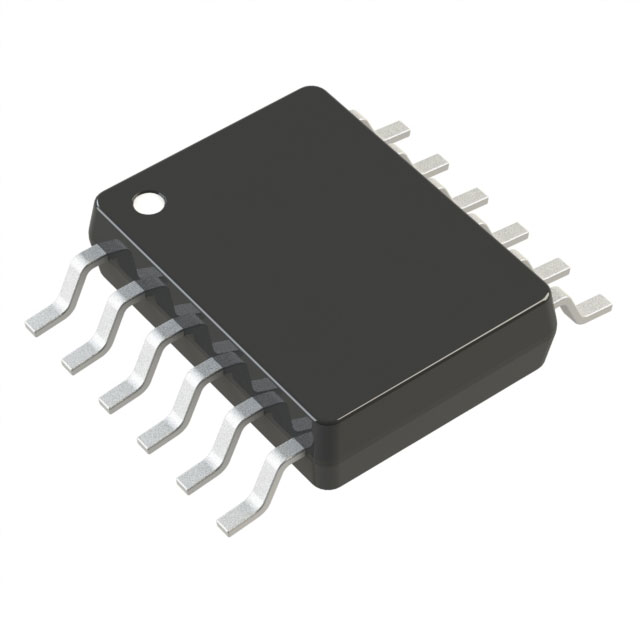

ANALOG DEVICES 浪涌抑制器 LT4363HMS-2#PBF

LT4363HMS-2#PBF概述


    产品简介


    LT4363 Surge Stopper
    LT4363是一款高电压浪涌抑制器,专为保护负载免受高压瞬态事件影响而设计。通过控制外部NMOSFET的栅极,LT4363能够调节输出电压,在车辆负载丢弃等过压情况下维持负载的正常运行。此外,LT4363还具备过电流保护功能,能够监测SNS和OUT引脚之间的电压降以防止过流故障。
    主要功能:
    - 高压浪涌保护(最高达150V)
    - 电流限制功能
    - 可调输出钳位电压(27V)
    - 快速过流限制(小于5μs)
    - 负输入保护(可达-60V)
    应用领域:
    - 汽车、航空和工业领域的浪涌保护
    - 热插拔/热更换
    - 电池供电系统的高侧开关
    - 本质安全应用

    技术参数


    电气特性:
    - 工作电压范围: 4V 至 80V
    - 电源电流 (ICC): 0.7 mA 至 40 mA(不同条件)
    - 反向输入电流 (IR): 最大 -4 mA
    - 栅极驱动电压 (ΔVGATE): 4.5 V 至 16 V
    - 栅极上拉电流 (IGATE(UP)): -15 μA 至 -65 μA
    - 栅极下拉电流 (IGATE(DN)): 最大 1000 mA
    过压/欠压检测:
    - 过压阈值 (VOV): 1.275 V
    - 欠压阈值 (VUV): 1.275 V
    - 过压滞回 (VOV(HYST)): 7.5 mV
    - 欠压滞回 (VUV(HYST)): 12 mV
    故障恢复:
    - 重试占空比 (D): 1% 至 2%
    - 关断时间 (tOFF): 过压 0.25 μs 至 1 μs,过流 1 μs 至 2.5 μs

    产品特点和优势


    特点:
    - 高精度比较器监控输入电压,确保过压和欠压状态下的可靠保护
    - 可编程的钳位电压,适用于多种应用场景
    - 反向输入保护至 -60V
    - 低功耗,关断电流小于 7 μA
    优势:
    - 高度集成的设计简化了外围电路
    - 多种封装选择,适应不同的空间和成本要求
    - 良好的温度适应性,能够在广泛的环境温度下工作

    应用案例和使用建议


    应用场景:
    - 汽车负载丢弃保护
    - 工业控制系统中的电源保护
    使用建议:
    - 在汽车环境中,可以配置LT4363来处理瞬态过压,如启动时的负载丢弃现象。
    - 在工业系统中,建议将LT4363与高性能MOSFET搭配使用,以获得最佳的过流保护效果。
    优化方案:
    - 调整输出钳位电压,以适应具体应用需求。
    - 结合外部电阻网络设置精确的过压和欠压阈值。

    兼容性和支持


    兼容性:
    - LT4363可与各种MOSFET兼容,例如FDB33N25。通过并联背靠背MOSFET,可以提供更优的反向输入保护,减少电压降和功率损耗。
    支持:
    - 提供详尽的技术手册和应用笔记,帮助客户快速理解和部署LT4363。
    - 全面的产品测试报告和可靠性验证,确保长期稳定运行。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:过压保护不触发。
    - 解决方案: 检查输出钳位电压设置是否正确。若未正确设置,重新调整输出钳位电压。

    2. 问题:MOSFET在无故障条件下频繁关闭。
    - 解决方案: 检查过流设定点是否过于敏感。适当降低过流设定点阈值,避免误触发。
    3. 问题:关闭期间电流消耗过大。
    - 解决方案: 确保关闭引脚上的泄漏电流不超过1 μA。如果超标,检查外围电路连接。

    总结和推荐


    LT4363 Surge Stopper以其出色的高压浪涌保护能力、精确的过流检测和广泛的适用温度范围,成为保护敏感负载的理想选择。无论是在汽车、航空还是工业应用中,LT4363都能提供可靠的电源保护,保证系统的稳定运行。因此,我们强烈推荐LT4363 Surge Stopper作为电源保护的理想选择。

LT4363HMS-2#PBF参数

参数
不同电流时R值 -
额定电流 700μA
额定电压 4V~80V
冷电阻 -
最大稳态电流 -
长*宽*高 4.039mm*3mm*860μm
通用封装 TSSOP-12
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT4363HMS-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT4363HMS-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 浪涌抑制器 ANALOG DEVICES LT4363HMS-2#PBF LT4363HMS-2#PBF数据手册

LT4363HMS-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
