LTM8025EV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 2.4MHz Adjustable 1 800mV~24V 800mV 36V 3.6V LGA 贴片安装 15mm*9mm*4.3mm
供应商型号: 4029511
供应商: element14
标准整包数: 1

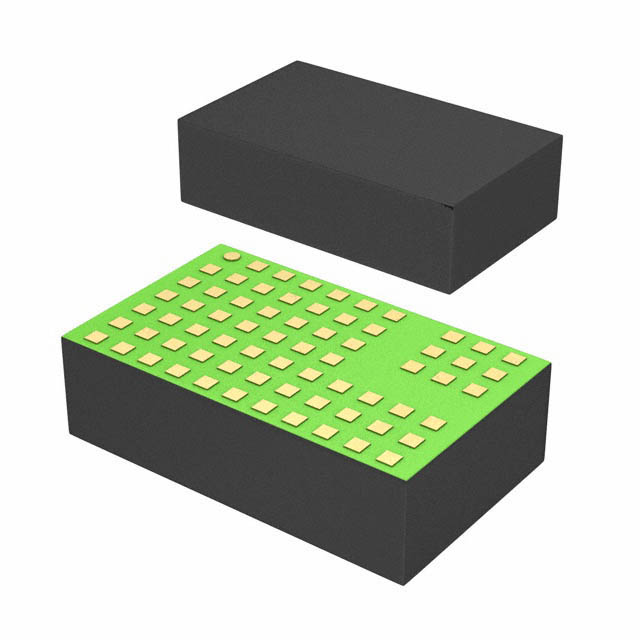

ANALOG DEVICES DC-DC稳压器 LTM8025EV#PBF

LTM8025EV#PBF概述

    LTM8025 36V, 3A Step-Down µModule Regulator

    产品简介


    LTM8025是一款由ADI公司生产的36VIN、3A输出电流的开关型降压电源模块(µModule®)。此模块集成了开关控制器、功率开关、电感及所有支持组件,能够满足广泛的工业和汽车应用需求。

    技术参数


    - 输入电压范围:3.6V至36V
    - 输出电压范围:0.8V至24V
    - 最大输出电流:3A
    - 可编程软启动功能
    - 选择频率范围:200kHz至2.4MHz
    - 高效的电流模式控制
    - 封装形式:9mm × 15mm × 4.32mm LGA封装 和 9mm × 15mm × 4.92mm BGA封装
    - 贮存温度范围:–55°C 至 125°C
    - 工作温度范围:–40°C 至 125°C(LTM8025E), –55°C 至 125°C(LTM8025MP)

    产品特点和优势


    - 集成设计,易于集成到现有系统
    - 宽输入电压范围,适应多种供电环境
    - 通过并联增加输出电流
    - 内置软启动功能,有效防止启动时对系统的冲击
    - 支持Burst Mode®操作,以实现高效节能

    应用案例和使用建议


    LTM8025广泛应用于工业电源、汽车电池调节及便携式产品供电等场合。在设计电路时,应确保为VIN和VOUT分别添加外部滤波电容,以提高系统稳定性和减少噪声干扰。此外,适当配置RT电阻,可以调节所需的开关频率,以优化整体系统性能。

    兼容性和支持


    LTM8025与各种标准表面贴装设备兼容,可采用标准SMD工艺组装。制造商提供了详尽的技术文档和支持服务,帮助客户顺利进行产品设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查RADJ值是否正确设置,调整至合适的阻值。 |
    | 启动困难 | 确保VIN在启动范围内,并检查BIAS连接是否正常。 |
    | 温度过高 | 检查散热设计,确保散热片接触良好。 |

    总结和推荐


    LTM8025具备紧凑的设计、宽泛的工作条件及良好的稳定性,适用于各类高要求的应用场景。通过其内置的功能和灵活的操作方式,使其成为电源管理的理想选择。强烈推荐在需要高效、稳定电源解决方案的项目中使用LTM8025。

LTM8025EV#PBF参数

参数
输出数量 1
最大输出电压 800mV~24V
拓扑 Buck
输出类型 Adjustable
同步整流器 -
最小输出电压 800mV
最小输入电压 3.6V
最大输入电压 36V
开关频率 2.4MHz
功能 -
长*宽*高 15mm*9mm*4.3mm
通用封装 LGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8025EV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8025EV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8025EV#PBF LTM8025EV#PBF数据手册

LTM8025EV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
