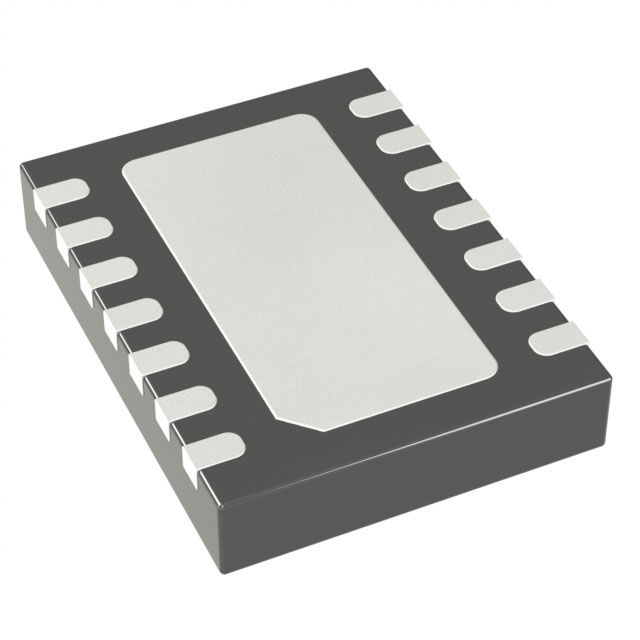

LTC4364CDE-2#TRPBF

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: Hot Swap Controller 1-CH 80V N-Channel Positive High Voltage Automotive 14-Pin DFN EP T/R
供应商型号: LTC4364CDE-2#TRPBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 浪涌抑制器 LTC4364CDE-2#TRPBF

LTC4364CDE-2#TRPBF概述


    产品简介


    产品名称:LTC4364-1/LTC4364-2
    产品类型:浪涌停止器兼理想二极管控制器
    主要功能:
    LTC4364浪涌停止器兼理想二极管控制器是一款多功能保护芯片,旨在保护负载免受高压瞬变的影响。它能限制并调节输出电压,以应对汽车负载甩开(load dump)等过压事件。该控制器还包括一个定时电流限流断路器,在故障状态下,必须等到可调故障计时器到期后才能关闭通过装置。LTC4364-1 在故障条件下会保持关断状态,而 LTC4364-2 则会在延迟后自动重启。
    应用领域:
    - 宽操作电压范围:4V至80V
    - 汽车和航空浪涌保护
    - 热插拔/带电插入
    - 冗余供电ORing
    - 输出端口保护

    技术参数


    - 输入电压范围:4V 至 80V
    - 输出电压钳位:27V(可调)
    - 浪涌承受能力:高于80V
    - 理想二极管控制:最小化电源失效或短路情况下的反向电流瞬变
    - 绝对最大额定值:VCC为–40V到100V;栅极电压:SOURCE – 0.3V 至 SOURCE + 10V
    - 工作环境温度:0°C 至 125°C
    - 引脚配置:多种封装选项,包括14引脚DFN、16引脚MSOP 和16引脚SO
    - 供应电流:VCC=12V时典型值为370μA至750μA
    - 热阻抗:θJA 为 45°C/W至100°C/W

    产品特点和优势


    - 浪涌保护:能承受高达80V的浪涌,适用于负载甩开等过压情况。
    - 过压保护:精准监测输入电压,防止过电压(OV)和欠电压(UV)。
    - 热插拔兼容:支持热插拔功能,增强系统的稳定性和可靠性。
    - 故障恢复:故障条件下,可选择自动重启或锁定模式,提高了系统的灵活性。
    - 低功耗:在待机状态下,功耗仅为10μA。

    应用案例和使用建议


    应用案例
    - 汽车负载甩开保护:在汽车应用中,该控制器可用于防止车辆电池在启动或负载甩开过程中产生的过电压损坏负载设备。
    - 冗余供电系统:作为冗余供电系统的保护组件,确保电源失效时负载能够得到持续保护。
    使用建议
    - 配置外部电阻分压器:在输入电压波动较大时,可通过调整分压器的电阻比来适应不同的电压范围。
    - 监控故障信号:设置适当的故障计时器,避免因短暂的电压波动导致不必要的关断。
    - 合理设置阈值:根据实际应用场景,适当调整过压和欠压阈值,确保在不同环境下都能提供有效的保护。

    兼容性和支持


    - 封装多样性:提供多种封装选择,满足不同的安装需求。
    - 技术支持:厂商提供详细的技术文档和支持,帮助用户快速集成到系统中。
    - 可靠性高:经过严格测试,确保长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在启动时无法正常工作 | 检查输入电压是否符合规格,确认连接是否正确 |
    | 输出电压异常 | 检查反馈网络和电流感测电路,确保所有连接点正确 |
    | 过度浪涌导致保护装置激活 | 检查浪涌抑制电路设置,增加保护措施 |
    | 故障信号频繁触发 | 调整故障计时器,延长允许的时间间隔 |

    总结和推荐


    总结:
    LTC4364-1/LTC4364-2 是一款功能强大的浪涌停止器兼理想二极管控制器,具备宽泛的操作电压范围、高浪涌承受能力和可靠的故障保护机制。适合用于汽车、航空和其他需要强浪涌保护的应用场合。
    推荐:
    强烈推荐在需要浪涌和过电压保护的应用中使用 LTC4364-1/LTC4364-2。其出色的可靠性和广泛的温度适应性使其成为此类应用的理想选择。同时,其灵活的配置和全面的技术支持使其易于集成到各种复杂系统中。

LTC4364CDE-2#TRPBF参数

参数
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 -
冷电阻 -
长*宽*高 4mm(长度)
通用封装 WFDFN-14(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

LTC4364CDE-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4364CDE-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 浪涌抑制器 ANALOG DEVICES LTC4364CDE-2#TRPBF LTC4364CDE-2#TRPBF数据手册

LTC4364CDE-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
