LTM8027IY

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 500KHz Adjustable 1 2.5V~24V 2.5V 60V 4.5V BGA 贴片安装 15mm*15mm*4.9mm
供应商型号: LTM8027IY-ND
供应商: Digi-Key
标准整包数: 1

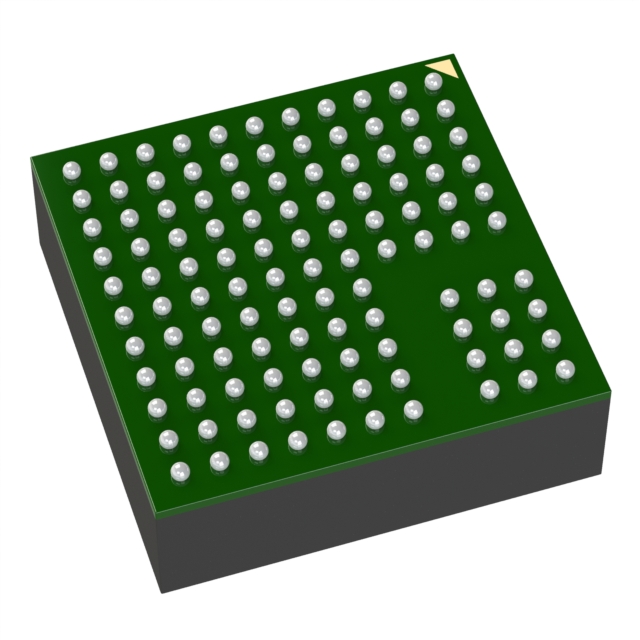

ANALOG DEVICES DC-DC稳压器 LTM8027IY

LTM8027IY概述

    LTM8027 微型模块电源转换器技术手册

    产品简介


    LTM8027 是一款来自 Linear Technology 的高集成度电源转换器,属于 µModule 系列。它是一款完整的 4A DC/DC 下降式电源,集成了控制器、功率开关、电感和所有辅助组件。这款产品适用于宽范围的输入电压(4.5V 至 60V),可输出最高 24V 的直流电压,广泛应用于电信、工业控制及分布式电源转换系统中。

    技术参数


    - 输入电压范围:4.5V 至 60V(启动时最低电压为 7.5V)
    - 输出电压范围:2.5V 至 24V
    - 输出电流:4A
    - 工作效率:高达 95%
    - 软启动时间:可通过外部电阻编程
    - 关机电流:仅 9μA
    - 开关频率:100kHz 至 500kHz
    - 封装尺寸:15mm x 15mm x 4.32mm(LGA)和 15mm x 15mm x 4.92mm(BGA)
    - 环境温度范围:-40°C 至 125°C(E/I 级别),-55°C 至 125°C(MP 级别)

    产品特点和优势


    LTM8027 的核心优势在于其高度集成的设计和宽泛的工作参数,能够在不同应用环境下提供稳定的输出。以下是其主要特点:
    - 高效能:高达 95% 的效率使得电源转换更加节能。
    - 宽输入电压范围:适应广泛的输入电压,减少了对复杂电源系统的依赖。
    - 紧凑封装:体积小,便于在空间受限的应用中部署。
    - 低功耗:关机时电流仅为 9μA,有助于降低整体功耗。
    - 可编程软启动:通过外部电阻调整,适应不同的负载需求。

    应用案例和使用建议


    LTM8027 适合应用于需要高可靠性和高效能的场合,例如:
    - 电信设备:用于 48V 到 60V 的直流电源转换。
    - 工业控制:用于需要高密度点对点电源管理的系统。
    - 汽车电子:在 12V 和 42V 电压范围内提供稳定的电源供应。
    在使用 LTM8027 时,建议:
    - 确保输入电压高于所需的输出电压和负载电流。
    - 合理配置软启动时间和工作频率以达到最佳效率。

    兼容性和支持


    LTM8027 提供两种封装选项:LGA 和 BGA。厂商提供了一系列型号,包括符合 RoHS 标准的 Pb-free 终端,确保广泛的适用性和环保要求。此外,厂商还提供了详细的安装指南和制造工艺文档。

    常见问题与解决方案


    - Q1: 如何设置软启动时间?
    - A1: 使用公式 CSS = 2µA(tSS/1.231V) 来计算所需电容值。

    - Q2: 如何正确连接 BIAS1 和 BIAS2?
    - A2: BIAS1 需要连接到一个高于 8.5V 的电源;BIAS2 可以连接到 AUX 或者任何高于 3V 的电源。

    总结和推荐


    LTM8027 以其卓越的性能、高效率和广泛的应用范围,成为一款非常值得推荐的产品。其高效的电源管理和宽泛的工作范围使其非常适合在电信、工业控制和汽车电子等领域中的应用。对于追求高性能和高可靠性的电源管理解决方案来说,LTM8027 是一个理想的选择。

LTM8027IY参数

参数
最大输入电压 60V
最大输出电压 2.5V~24V
拓扑 Buck
最小输出电压 2.5V
功能 -
最小输入电压 4.5V
输出类型 Adjustable
开关频率 500KHz
输出数量 1
同步整流器 -
长*宽*高 15mm*15mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8027IY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8027IY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8027IY LTM8027IY数据手册

LTM8027IY封装设计

查看详情并下载
Symbol
Footprint
3D Model
