LTM8058IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback Adjustable 2 2.3V~13V 2.3V 31V 3.1V BGA 贴片安装 11.3mm*9mm*4.9mm
供应商型号: LTM8058IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8058IY#PBF

LTM8058IY#PBF概述


    产品简介


    LTM8058 是一款微模块(micromodule)DC/DC 转换器
    LTM8058 是由 Linear Technology(现为 Analog Devices 的一部分)设计的一种微型隔离型 DC/DC 转换器。它结合了开关控制器、电源开关、变压器、低噪声线性稳压器(LDO)以及所有必要的辅助组件。这款转换器适用于宽输入电压范围(3.1V 至 31V),支持输出电压范围为 2.5V 至 13V,并可通过外部电阻进行调整。此外,LTM8058 还内置了一个可调的线性后置调节器,能够输出 1.2V 到 12V 的电压。因此,它非常适合应用于工业传感器、工业开关、地环抑制等领域。

    技术参数


    - 输入电压范围:3.1V 至 31V
    - 输出电压范围:2.5V 至 13V
    - 输出电流:VOUT1 输出最高可达 440mA(在 VIN = 24V 且 VOUT1 = 2.5V 时)
    - 工作温度范围:-40°C 至 125°C(标准型号)
    - 绝对最大额定值:VIN, RUN 最大 32V;VOUT1 相对于 VOUT– 最大 +16V;VOUT2 相对于 VOUT– 最大 +20V;ADJ2 相对于 VOUT– 最大 +7V;GND 至 VOUT– 隔离耐受 2kV AC;最高内部温度 125°C
    - 热阻:θJA = 23.2°C/W;θJCbottom = 5.8°C/W;θJCtop = 23.2°C/W;θJB = 6.7°C/W
    - 重量:1.1g

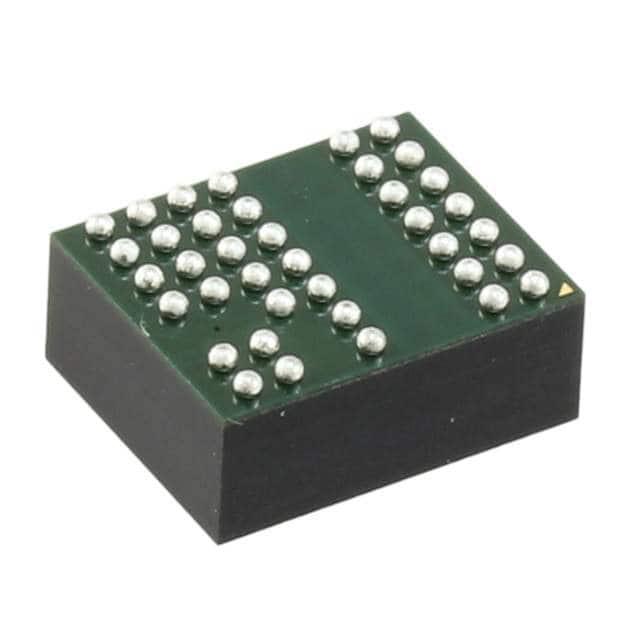

    - 封装:38 引脚 BGA 封装(11.25mm × 9mm × 4.92mm)

    产品特点和优势


    LTM8058 的显著特点和优势包括:
    - 高集成度:将多个关键组件集成在一个小型封装中,简化设计和组装流程。
    - 宽输入电压范围:支持从 3.1V 到 31V 的输入电压,适用于多种不同的电源输入条件。
    - 隔离设计:具备 2kV AC 的隔离耐受能力,确保电气安全和可靠性能。
    - 高性能 LDO 稳压器:提供精确的电压调节,并通过外接电阻轻松调整输出电压。
    - 低噪声性能:采用旁路技术降低输出电压噪声至典型值 20µVRMS(100Hz 至 100kHz 带宽)。
    - 简便的外部元件需求:仅需外部输入和输出电容即可完成设计,大大简化电路布局。

    应用案例和使用建议


    LTM8058 广泛应用于工业传感器、工业开关及地环抑制等领域。例如,在工业传感器的应用中,可以通过配置合适的外部电阻来设置所需的输出电压,从而满足不同传感器的需求。此外,在使用过程中,还需要注意以下几个方面:
    - 选择合适的输入电压:确保输入电压范围在 3.1V 至 31V 内,以支持期望的输出电压和负载电流。
    - 正确配置外部元件:根据应用场景需求,适当选择并配置外部输入电容、输出电容和其他辅助元件。
    - 优化散热设计:由于 LTM8058 在大部分情况下热量会通过 GND 和 VOUT– 引脚散出,因此需要确保良好的 PCB 设计和散热措施。

    兼容性和支持


    LTM8058 支持多种引脚和终端镀层选项,包括 RoHS 合规材料。制造商提供了详细的技术支持文档和应用指南,帮助用户更好地理解和使用该产品。用户可以通过官方网站(www.linear.com)获取相关资料和在线支持服务。

    常见问题与解决方案


    - Q: 输入电压超出额定范围会发生什么?
    - A: 如果输入电压超出额定范围,可能会导致过压保护机制启动,或者内部组件损坏。请确保输入电压在 3.1V 至 31V 的范围内。

    - Q: 如何防止输出电压纹波过大?
    - A: 可以增加输出电容的容量,并适当调整旁路电容值来降低输出电压纹波。
    - Q: 在高温环境下运行时需要注意什么?
    - A: 在高温环境中,必须确保足够的散热设计,避免超过 LTM8058 的最大工作温度 125°C。

    总结和推荐


    综上所述,LTM8058 微模块 DC/DC 转换器凭借其出色的集成度、宽输入电压范围和高可靠性,是一款理想的工业应用解决方案。无论是从功能完整性还是易用性来看,LTM8058 都具备显著的竞争优势。因此,强烈推荐在各种工业自动化、传感器及开关设备中使用 LTM8058。

LTM8058IY#PBF参数

参数
最大输入电压 31V
输出类型 Adjustable
输出数量 2
拓扑 Flyback
开关频率 -
最小输入电压 3.1V
最大输出电压 2.3V~13V
最小输出电压 2.3V
功能 -
同步整流器 -
长*宽*高 11.3mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8058IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8058IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8058IY#PBF LTM8058IY#PBF数据手册

LTM8058IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
