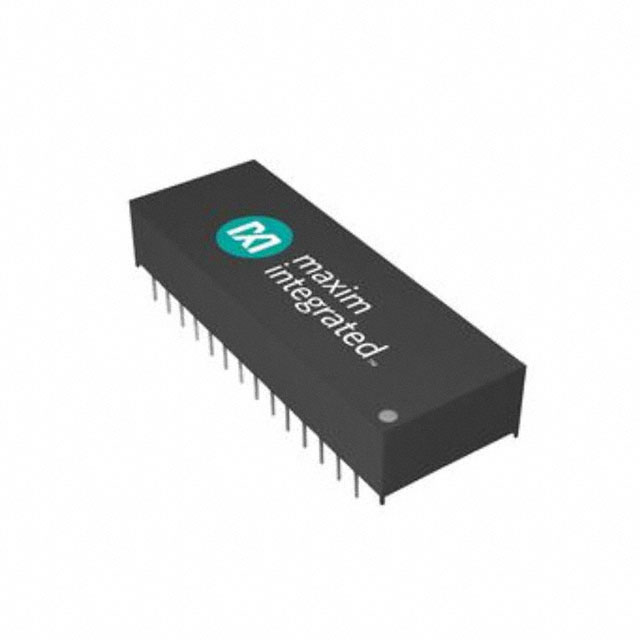

DS1230AB-85+

产品分类: 静态随机存储器(SRAM)
厂牌: ANALOG DEVICES
产品描述: 4.75V 5.25V Parallel EDIP-28 通孔安装
供应商型号: DS1230AB-85+
供应商: 期货订购
标准整包数: 1008
ANALOG DEVICES 静态随机存储器(SRAM) DS1230AB-85+

DS1230AB-85+概述


    产品简介


    DS1230 256k 非易失性 SRAM 是一款高性能的非易失性静态随机存取存储器(Nonvolatile Static Random Access Memory, NV SRAM),由Maxim Integrated公司生产。该产品提供高达262,144位的存储容量,组织为32,768个字节,每个字节8位。相较于传统的挥发性静态RAM(volatile static RAM)、EEPROM或Flash存储器,DS1230可以无缝替换并提供更高的可靠性。这款非易失性SRAM广泛应用于需要高可靠性和长期数据保存的关键领域,例如工业自动化、医疗设备、航空航天和通信系统等。

    技术参数


    - 存储容量:262,144位,即32,768个字节(每个字节8位)
    - 最小数据保留时间:无外部电源的情况下,至少10年
    - 功耗:低功率CMOS设计,支持无限制写入周期
    - 读写访问时间:70纳秒
    - 操作电压范围:DS1230Y:4.5V至5.5V;DS1230AB:4.75V至5.25V
    - 逻辑输入/输出电平:VIH ≥ 2.2V,VIL ≤ 0.8V
    - 封装选项:28针DIP(双列直插式封装)或34针PowerCap模块封装

    产品特点和优势


    DS1230 256k 非易失性 SRAM 的独特功能包括:
    - 长寿命数据保留:无需外部电源即可保存数据至少10年
    - 自动保护机制:在断电时能够自动保护数据不受损害
    - 低功耗设计:支持无限次写入周期且不损坏电池
    - 广泛的工作温度范围:商业级(0°C 至 +70°C)和工业级(-40°C 至 +85°C)
    - 易于表面安装:采用标准化引脚布局,确保与现有系统的兼容性
    这些特点使DS1230成为市场上极具竞争力的产品,特别是在需要长期数据保存和高可靠性的应用场景中表现出色。

    应用案例和使用建议


    应用案例:
    DS1230广泛应用于各种关键任务环境,例如:
    - 工业控制系统中用于存储关键数据
    - 医疗设备中用于记录患者数据
    - 航空航天设备中用于存储飞行数据记录器(黑匣子)
    使用建议:
    为了充分利用DS1230的功能,在设计和应用过程中应注意以下几点:
    - 在设计电路时应考虑其宽泛的操作电压范围,确保电源稳定。
    - 在安装过程中,采用标准化引脚布局以提高兼容性和可靠性。
    - 考虑到其长数据保留时间和自保护机制,确保合理配置电源供应,避免数据丢失的风险。

    兼容性和支持


    兼容性:
    DS1230提供了两种封装选项——28针DIP和34针PowerCap模块封装。28针DIP封装符合JEDEC标准,易于直接替换现有的32k x 8挥发性静态RAM。而34针PowerCap模块封装设计允许表面安装,且方便更换备用电池,非常适合表面安装的应用场合。
    支持和服务:
    Maxim Integrated为DS1230提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线。用户可以通过官方网站获得进一步的信息和支持。

    常见问题与解决方案


    1. 问题:在电源失效时如何保证数据不被破坏?
    解决方案:当检测到电源失效时,DS1230会自动切换到内部锂电池供电并启动写保护机制,确保数据安全。
    2. 问题:如何在低温环境下保持正常工作?
    解决方案:工业版本的DS1230AB支持工业温度范围(-40°C 至 +85°C),因此可以在广泛的温度范围内稳定工作。
    3. 问题:如何进行电池更换?
    解决方案:通过专用工具(如螺丝刀)可轻松拆卸和更换PowerCap模块中的备用电池,不影响其他部分的工作。

    总结和推荐


    综合评估:
    DS1230 256k 非易失性 SRAM 凭借其出色的长数据保留能力、自动保护机制和广泛的工作温度范围,成为工业、医疗和航空航天领域的理想选择。其低功耗设计和标准化封装使其易于集成到各种系统中。
    推荐:
    基于其卓越的性能和可靠性,强烈推荐使用DS1230 256k 非易失性 SRAM,尤其适用于需要长期数据保存和高可靠性的应用场景。无论是在恶劣环境还是关键任务环境中,DS1230都能提供可靠的存储解决方案。

DS1230AB-85+参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 -
最大供电电流 -
最大时钟频率 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
通用封装 EDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

DS1230AB-85+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1230AB-85+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 静态随机存储器(SRAM) ANALOG DEVICES DS1230AB-85+ DS1230AB-85+数据手册

DS1230AB-85+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ ¥ 230.0292
2016+ ¥ 224.181
3024+ ¥ 218.3328
库存: 2000
起订量: 1008 增量: 12
交货地:
最小起订量为:1008
合计: ¥ 231869.43
直接购买
加入购物车
