DS28EC20P+

厂牌: ANALOG DEVICES
产品描述: 1-Wire TSOC-6 贴片安装
供应商型号: 2514595
供应商: 海外现货
标准整包数: 1

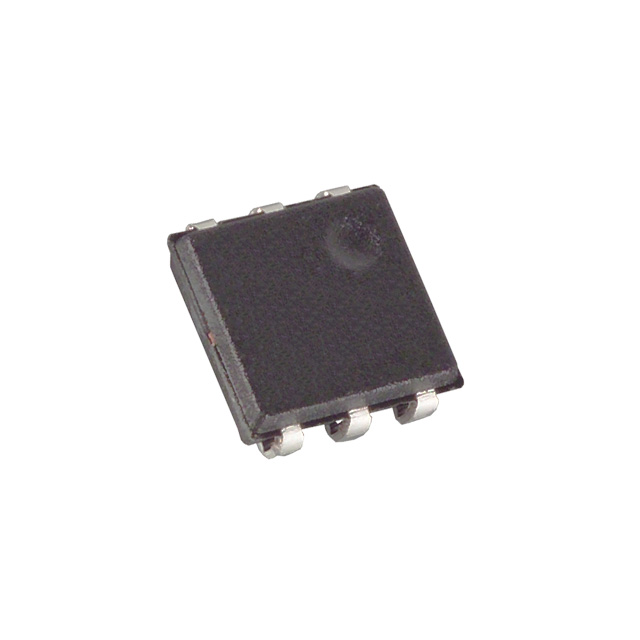

ANALOG DEVICES 可擦除编程只读存储器(EPROM) DS28EC20P+

DS28EC20P+概述

    DS28EC20: 20Kb 1-Wire EEPROM 技术手册

    产品简介


    DS28EC20 是一款由 Maxim Integrated 公司生产的 20480 位 1-Wire EEPROM,它组织为 80 个 256 位的存储页。这款 EEPROM 还额外设置了一个页面用于控制功能。数据首先被写入一个 32 字节的暂存区(scratchpad),进行验证后,再复制到 EEPROM 中。此外,它可以将八个内存页块设置为永久写保护或 EPROM 模拟模式(只能从 1 改变为 0)。DS28EC20 通过单导线的 1-Wire 通信协议与主机通信,每台设备都有唯一的不可更改的 64 位注册号。这些特点使其在设备认证、传感器校准、墨粉盒识别、医疗传感器数据存储等多个领域有着广泛应用。

    技术参数


    - 存储容量:20480 位(2.5 KB)
    - 数据页数:80 页,每页 256 位
    - 控制页:1 页,用于控制写保护和 EPROM 模拟模式
    - 接口:1-Wire 单导线接口
    - 工作电压:3.135V 至 3.465V (0°C 到 +70°C),4V 至 5.25V (-40°C 到 +85°C)
    - 写入/擦除循环寿命:+25°C 下为 200k,+85°C 下为 50k
    - 数据保持时间:+85°C 下至少 40 年
    - 绝对最大额定值:I/O 端口电压至 GND -0.5V 至 +6V,I/O 端口电流 20mA
    - 电气特性:1-Wire 上拉电阻 0.3kΩ 至 2.2kΩ,输入负载电流 0.05 至 3.5 μA

    产品特点和优势


    - 高可靠性:200k 写入/擦除循环寿命确保长期稳定运行
    - 安全防护:每个块可设置为写保护或 EPROM 模拟模式,防止意外修改
    - 唯一识别:每个设备拥有独一无二的 64 位注册号,确保可靠的身份验证
    - 兼容性强:能够与现有的多种 1-Wire 设备兼容,支持标准速度和过驱动速度
    - 多功能应用:适用于广泛的领域,如设备认证、传感器校准等

    应用案例和使用建议


    - 设备认证:通过唯一注册号进行身份验证,确保系统安全性
    - 传感器校准:例如 IEEE 1451.4 Smart Sensor TEDS,用于传感器的校准和配置
    - 医疗传感器:存储医疗设备的校准数据,提高精度和可靠性
    使用建议:
    - 在进行 EEPROM 编程时,应确保供电电压和上拉电阻满足要求,以保证编程成功
    - 定期检查设备的工作状态,确保长时间存储的数据准确性

    兼容性和支持


    - DS28EC20 可以与多种 Maxim Integrated 的 1-Wire 设备兼容
    - 厂商提供详细的文档和技术支持,帮助用户更好地利用这款设备

    常见问题与解决方案


    1. 问题:写入数据时出现错误
    - 解决方案:检查供电电压和上拉电阻是否在允许范围内,重新进行数据验证和复制操作
    2. 问题:设备通信不稳定
    - 解决方案:确保所有连接都牢固,尝试更换上拉电阻或使用更稳定的电源
    3. 问题:数据读取错误
    - 解决方案:检查数据页是否已正确写入并复制到 EEPROM,必要时重新写入数据

    总结和推荐


    DS28EC20 是一款高性能、高可靠性的 1-Wire EEPROM,适用于多种应用场景。其独特的写保护和 EPROM 模拟模式、高可靠性和多种封装形式使其在市场上具有很强的竞争力。强烈推荐用户在需要稳定且高效的数据存储解决方案时选择 DS28EC20。

DS28EC20P+参数

参数
存储容量 -
最大时钟频率 -
接口类型 1-Wire
最小工作供电电压 -
组织 -
最大工作供电电压 -
数据总线宽度 -
最大供电电流 -
编程电压 -
通用封装 TSOC-6
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS28EC20P+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS28EC20P+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可擦除编程只读存储器(EPROM) ANALOG DEVICES DS28EC20P+ DS28EC20P+数据手册

DS28EC20P+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.119
10+ ¥ 35.2723
25+ ¥ 34.4623
120+ ¥ 33.6396
360+ ¥ 31.7286
600+ ¥ 30.906
1080+ ¥ 29.9947
2520+ ¥ 29.7163
库存: 175
起订量: 35 增量: 1
交货地:
最小起订量为:25
合计: ¥ 861.55
直接购买
加入购物车
