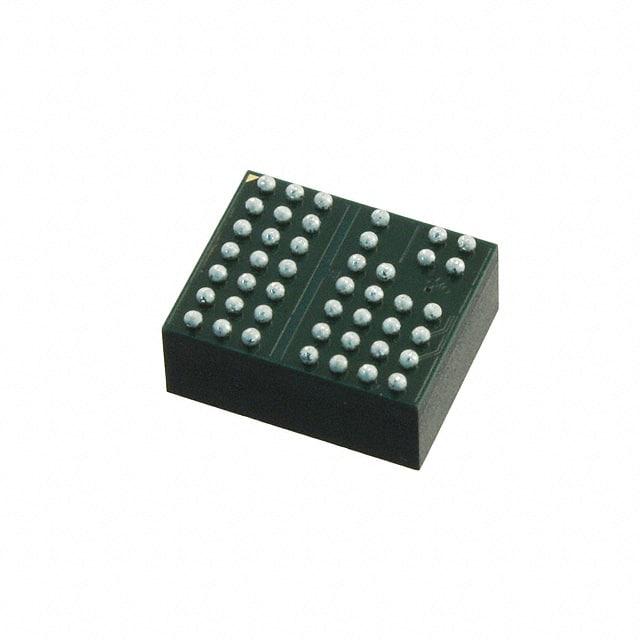

LTM8048IY

产品分类: 开关电源
厂牌: ANALOG DEVICES
产品描述: 1.5W 2 3.1V 32V 1.5% 1.2V~12V 2.5V~13V BGA 贴片安装 11.3mm*9mm*4.9mm
供应商型号: CY-LTM8048IY
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 开关电源 LTM8048IY

LTM8048IY概述


    产品简介


    LTM8048 隔离型 µModule DC/DC 转换器
    LTM8048 是一款集成式隔离型飞跨 PWM(脉宽调制)开关稳压器,结合了一个低噪声线性后置调节器。它将控制器、电源开关、变压器和所有支持组件封装在一起,能够处理高达440mA的输出电流,并提供从2.5V到13V可编程输出电压范围。这种紧凑的设计非常适合多种工业应用,如工业传感器、工业开关以及地面环路消减等。

    技术参数


    - 输入电压范围:3.1V 至 32V
    - 输出电压范围:2.5V 至 13V(通过单个电阻设置)
    - 线性后置调节器输出范围:1.2V 至 12V
    - 效率:最高可达90%
    - 最大负载:对于2.5V输出,最高可达440mA;对于8V和12V输出,分别可达200mA和350mA
    - 电源隔离:725VDC
    - 热阻:θJA = 23.2°C/W, θJCbottom = 5.8°C/W, θJCtop = 23.2°C/W, θJB = 6.7°C/W
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    1. 高隔离度:LTM8048 具有725VDC的隔离能力,确保信号的可靠传输和电位的安全隔离。
    2. 紧凑设计:采用小型BGA封装,尺寸为11.25mm x 9mm x 4.92mm,适合自动化表面贴装。
    3. 高效能:具有极高的转换效率,在不同负载下均表现出色。
    4. 高可靠性:符合RoHS标准的无铅端子,保证长期运行的稳定性和可靠性。

    应用案例和使用建议


    LTM8048 可广泛应用于多种需要隔离的直流电源场景,如工业传感器、工业开关和地面环路消减系统。为了优化性能,建议在使用时根据实际负载情况选择合适的输出电压,避免过载运行。

    兼容性和支持


    LTM8048 支持标准表面贴装设备进行自动化装配。厂商提供了详细的文档和技术支持,以帮助客户正确使用和维护产品。

    常见问题与解决方案


    1. 问题:启动时的输入电流过高。
    - 解决方案:增加软启动电容器的容量,以减缓启动时的电流峰值。
    2. 问题:输出电压不稳定。
    - 解决方案:检查并确认外部连接电容器和电阻值是否准确,必要时可以调整BYP引脚上的参考旁路电容。
    3. 问题:散热问题。
    - 解决方案:优化PCB布局,确保充分的散热途径,特别是在高负载条件下。

    总结和推荐


    LTM8048是一款高度集成的高性能直流电源转换器,具有卓越的性能和广泛的适用性。它在多种工业应用中表现出色,尤其适用于对隔离要求严格的场景。综上所述,我们强烈推荐LTM8048作为高效可靠的电源解决方案。

LTM8048IY参数

参数
输出功率 1.5W
电压-输出3 -
电压-输出2 1.2V~12V
负载调节 1.5%
电压-输出4 -
电流-输出2 -
最大输入电压 32V
电流-输出1 -
电压-输出1 2.5V~13V
输出数量 2
最小输入电压 3.1V
长*宽*高 11.3mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8048IY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8048IY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 开关电源 ANALOG DEVICES LTM8048IY LTM8048IY数据手册

LTM8048IY封装设计

查看详情并下载
Symbol
Footprint
3D Model
