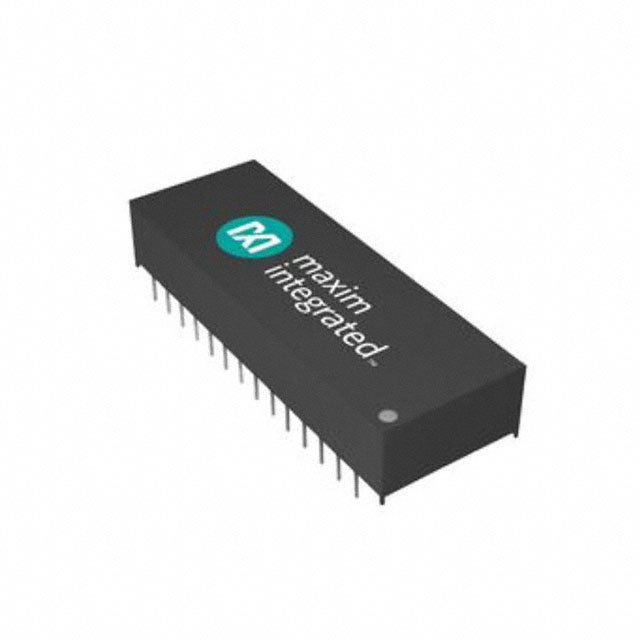

DS1230Y-150+

产品分类: 静态随机存储器(SRAM)
厂牌: ANALOG DEVICES
产品描述: 4.5V 5.5V Parallel EDIP-28 通孔安装
供应商型号: 2516515
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 静态随机存储器(SRAM) DS1230Y-150+

DS1230Y-150+概述


    产品简介


    DS1230是一款256k非易失性静态随机存取存储器(Nonvolatile Static Random Access Memory, NV SRAM),由Maxim Integrated生产。该存储器具有15位地址输入和8位数据输入/输出,组织成32,768字节(262,144位)。它主要用于需要在没有外部电源情况下保存数据的应用场景,如电池供电系统和工业控制系统。

    技术参数


    - 数据保留时间:无外部电源的情况下,至少可以保留数据10年。
    - 自动保护机制:在断电期间会自动保护数据,防止数据丢失。
    - 电气特性:提供低功耗CMOS版本,读写访问时间为70纳秒。
    - 电压范围:全±10% VCC操作范围(DS1230Y),可选±5% VCC操作范围(DS1230AB)。
    - 温度范围:商业级(0°C到+70°C),工业级(-40°C到+85°C)。
    - 封装形式:28引脚双列直插封装(DIP)和34引脚PowerCap模块(PCM)封装。
    - 电气特性测试条件:VCC = 5V ±5%(DS1230AB),VCC = 5V ±10%(DS1230Y)。

    产品特点和优势


    1. 长时间数据保留:即使在没有外部电源的情况下,也能确保数据至少保留10年。
    2. 自动保护:在断电时能自动保护数据,防止数据丢失。
    3. 高可靠性:无限次写入循环,无需额外支持电路即可与微处理器接口。
    4. 灵活的电压范围:支持多种电压范围以适应不同应用场景。
    5. 高集成度:集成了锂能量源和控制电路,简化了系统设计。

    应用案例和使用建议


    应用场景
    - 电池供电系统
    - 工业控制系统
    - 数据记录系统
    - 安防监控系统
    使用建议
    - 在电池供电系统中,应定期检查电池状态以确保系统正常运行。
    - 在极端温度环境下使用时,选择工业级产品以确保稳定性。
    - 在进行写入操作时,应确保CE和WE信号同时有效以避免数据冲突。

    兼容性和支持


    - 封装兼容性:DS1230设备有两种封装形式:28引脚DIP和34引脚PCM。
    - 配套设备:使用DS9034PC或DS9034PCI PowerCap,需要单独订购。
    - 厂商支持:Maxim Integrated提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:系统无法识别DS1230设备。
    - 解决方案:检查电源连接和VCC电压范围是否正确。
    2. 问题:数据丢失。
    - 解决方案:确认VCC电压是否稳定,且设备处于正常工作电压范围内。
    3. 问题:写入速度慢。
    - 解决方案:优化代码逻辑,减少不必要的写入操作,并确保CE和WE信号的设置时间满足要求。

    总结和推荐


    综合评估
    DS1230以其长期数据保留能力和自动数据保护机制,在工业和电池供电应用中表现出色。其无限次写入循环、低功耗和高可靠性使其成为广泛应用的理想选择。封装形式多样,可适应不同应用场景。
    推荐
    鉴于其出色的特性和广泛的适用性,我们强烈推荐DS1230用于需要高可靠性和长数据保留时间的应用场合。无论是工业控制系统还是便携式设备,DS1230都是一个值得信赖的选择。

DS1230Y-150+参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 -
最大供电电流 -
最大时钟频率 -
通用封装 EDIP-28
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 管装

DS1230Y-150+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1230Y-150+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 静态随机存储器(SRAM) ANALOG DEVICES DS1230Y-150+ DS1230Y-150+数据手册

DS1230Y-150+封装设计

查看详情并下载
Symbol
Footprint
3D Model
