DS2505+

厂牌: ANALOG DEVICES

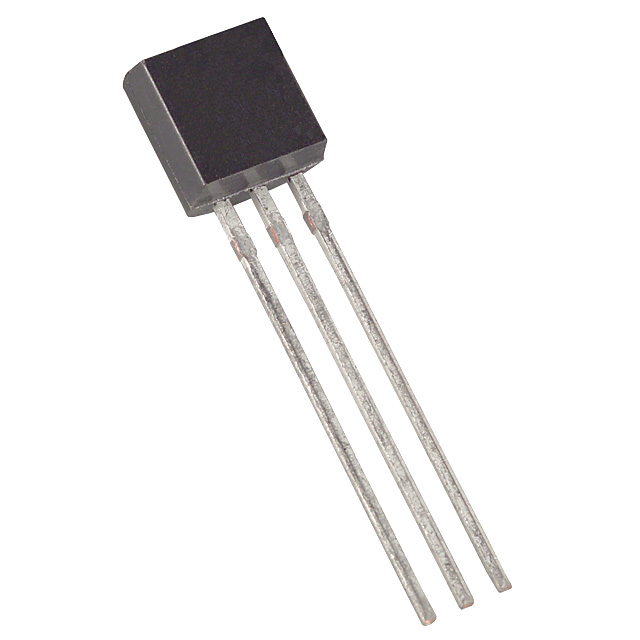

产品描述: 1-Wire TO-92-3 通孔安装
供应商型号: 2518748
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 可擦除编程只读存储器(EPROM) DS2505+

DS2505+概述

    DS2505 16Kb Add-Only Memory 技术手册

    产品简介


    DS2505 是一款 16Kb 的只读添加式存储器,适用于需要唯一标识和存储特定数据的应用。该存储器具有内置的多点控制器,确保与其他 1-Wire 网络产品兼容。主要功能包括一个 16384 位的可编程只读存储器(EPROM),独特的 64 位注册编号(8 位家族代码 + 48 位序列号 + 8 位 CRC 测试器),使得每个设备都独一无二。该存储器可以通过单个信号线进行通信,并支持多点网络环境。

    技术参数


    - 存储容量:16Kb(16384 位)
    - 工作电压范围:读取:2.8V 至 6.0V(-40°C 至 +85°C);编程:11.5V 至 12.0V(-40°C 至 +50°C)
    - 数据传输速率:高达 16.3 kbits/秒
    - 接口:单引脚 1-Wire 接口
    - 包装形式:TO-92 和 6 针 TSOC 表面贴装封装
    - 封装尺寸:TO-92(3.7 × 4.0 × 1.5 mm)

    产品特点和优势


    1. 唯一注册编号:每个 DS2505 拥有一个唯一的 64 位注册编号,包括一个 48 位序列号和 8 位 CRC 校验码,确保绝对的可追踪性。
    2. 分区管理:存储器划分为 64 页,每页 256 位,便于随机访问数据记录。
    3. 只读加写:支持对数据进行追加操作,而不会破坏现有数据。
    4. 可编程写保护:可以永久锁定特定页面,防止篡改。
    5. 多功能架构:提供软件更新能力,允许通过替换旧页来修补数据,提高设备的灵活性。
    6. 低功耗:直接连接到微处理器的一个端口,可以从 1-Wire 通信线上获得电源,减少功耗。

    应用案例和使用建议


    - 校准常数存储:DS2505 可用于存储传感器的校准常数,确保测量精度。
    - 维护记录:可以存储设备的维护记录,方便追踪历史信息。
    - 资产追踪:独特的注册编号和序列号有助于资产管理和追踪。
    - 产品修订状态:可以存储产品版本和修订信息,便于管理不同批次的产品。
    使用建议:
    - 在应用过程中,建议在每次写入新数据时检查 CRC 校验值,以确保数据完整性。
    - 为了防止误操作导致数据丢失,可以对特定页面进行写保护设置。
    - 当数据需要更新时,可以使用页重定向功能,将数据转移到新的页面,保持原始数据的有效性。

    兼容性和支持


    DS2505 支持 1-Wire 协议,与其他 1-Wire 设备和系统完全兼容。制造商提供了详细的文档和技术支持,帮助用户进行产品集成和调试。同时,DS2505 提供多种包装形式,便于组装和焊接。

    常见问题与解决方案


    1. 问题:无法正确读取数据。
    - 解决方案:检查 CRC 校验值是否匹配,确保数据完整。
    2. 问题:无法成功编程。
    - 解决方案:确保提供正确的编程电压(11.5V 至 12.0V),并遵循正确的编程流程。
    3. 问题:读取和写入速度慢。
    - 解决方案:确保通信线路上有足够的电流(至少 10 mA),以支持编程操作。

    总结和推荐


    DS2505 16Kb Add-Only Memory 是一款专为需要唯一标识和高可靠性的应用场景设计的存储器。其独特功能如唯一注册编号、只读加写模式和页重定向功能使其成为许多工业应用的理想选择。鉴于其卓越的功能和广泛的适用性,我们强烈推荐在需要高可靠性数据存储的应用中采用这款存储器。

DS2505+参数

参数
编程电压 -
最大供电电流 -
最小工作供电电压 -
接口类型 1-Wire
数据总线宽度 -
存储容量 -
最大时钟频率 -
最大工作供电电压 -
组织 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

DS2505+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS2505+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可擦除编程只读存储器(EPROM) ANALOG DEVICES DS2505+ DS2505+数据手册

DS2505+封装设计

查看详情并下载
Symbol
Footprint
3D Model
