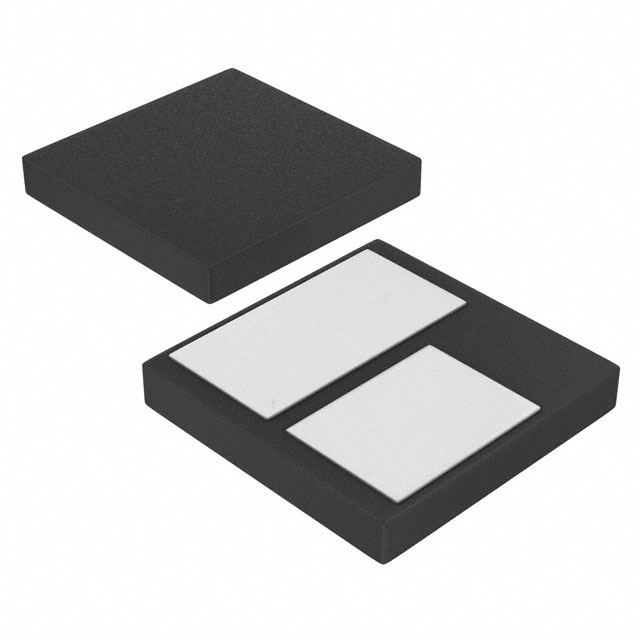

DS24B33G+T&R

厂牌: ANALOG DEVICES
产品描述: 2.8V 5.25V 1-Wire 贴片安装,黏合安装
供应商型号: 2798749
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 可擦除编程只读存储器(EPROM) DS24B33G+T&R

DS24B33G+T&R概述

    DS24B33 1-Wire 4Kb EEPROM: A Comprehensive Guide

    1. 产品简介


    DS24B33是一款由Maxim Integrated公司生产的4Kb(4096位)EEPROM存储器,采用单线(1-Wire)接口进行通信。它内部组织为16页,每页256位,共4096位。该芯片通过单根导线实现通信,采用标准的1-Wire协议。每个设备都具有唯一的64位注册号,此号码在出厂时被写入芯片,用于多点网络环境中的设备识别。DS24B33与DS2433软件兼容,适用于存储校准常数、板载标识以及产品修订状态。

    2. 技术参数


    - 工作电压范围: +2.8V至+5.25V
    - 工作温度范围: -40°C至+85°C
    - 绝对最大额定值:
    - IO电压范围至GND: -0.5V至+6V
    - IO引脚漏电流: 最大20mA
    - 存储温度范围: -55°C至+125°C
    - 引脚焊接温度(10秒): +300°C
    - 焊接温度(回流焊): TO-92: +250°C,其余封装: +260°C
    - 电气特性:
    - 1-Wire上拉电压: 2.8V至5.25V
    - 1-Wire上拉电阻: 0.3kΩ至2.2kΩ
    - 输入电容: 2000pF
    - 高低电平切换阈值: VTL=0.5VPUP, VTH=1.0VPUP
    - 开关滞后: 0.2V至1.7V
    - 输出低电平: VOL=0.4V (4mA)
    - 编程电流: 2mA
    - 编程时间: 5ms
    - 写/擦除周期: 在+25°C时可达200,000次,在+85°C时可达50,000次
    - 数据保持时间: 在+85°C下可达40年

    3. 产品特点和优势


    - 高存储容量: 4Kb存储空间,适合大量数据存储需求。
    - 高兼容性: 软件兼容DS2433,易于集成到现有系统中。
    - 数据完整性保障: 具有256位的非易失性缓冲区,确保数据传输的准确性。
    - 独特的注册号: 每个设备都拥有唯一的64位注册号,保证无误的设备识别。
    - 出色的抗噪性能: 提供开关迟滞功能,增强在噪声环境下的性能。
    - 灵活的工作环境: 工作电压范围宽泛,工作温度范围广,适应多种环境。
    - 低功耗设计: 仅需单线供电即可完成数据读写操作。

    4. 应用案例和使用建议


    - 校准常数存储: 可用于存储传感器或其他电子设备的校准数据。
    - 板载标识: 可以用来记录电路板的信息,便于管理。
    - 产品修订状态存储: 便于追踪产品的生产批次及版本更新情况。
    使用建议:
    - 确保系统的上拉电阻不超过2.2kΩ,尤其是在多个设备共用一条1-Wire总线时。
    - 读写操作时要遵循指定的定时要求,尤其是编程过程。
    - 数据写入后进行验证是必要的,确保数据没有丢失或损坏。

    5. 兼容性和支持


    - 兼容性: 与任何遵循1-Wire协议的设备兼容。
    - 技术支持: Maxim Integrated提供详尽的技术文档、应用笔记和客户支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 上拉电阻过高导致通信失败 | 降低上拉电阻,建议不超过2.2kΩ。 |
    | 编程过程中无法接收CRC-16值 | 发送读取缓冲区命令来检查数据完整性。 |
    | 数据传输不完整 | 检查电源是否稳定,确保无突然断电。 |

    7. 总结和推荐


    DS24B33是一款具备多种优势的4Kb EEPROM存储器,特别适合需要高数据完整性和低功耗的应用场景。其独特的注册号和广泛的兼容性使其在多种应用中具有很强的竞争力。建议在需要大量数据存储且对稳定性有较高要求的应用中选用此产品。综合来看,DS24B33是一款值得推荐的产品。

DS24B33G+T&R参数

参数
最大时钟频率 -
组织 -
存储容量 -
最大供电电流 -
编程电压 -
接口类型 1-Wire
数据总线宽度 -
最大工作供电电压 5.25V
最小工作供电电压 2.8V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS24B33G+T&R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS24B33G+T&R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可擦除编程只读存储器(EPROM) ANALOG DEVICES DS24B33G+T&R DS24B33G+T&R数据手册

DS24B33G+T&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
