DS75LVS+

产品分类: 温度传感器
厂牌: ANALOG DEVICES
产品描述: ±2°C (±3°C) SOIC-8 贴片安装
供应商型号: DS75LVS+
供应商: 国内现货
标准整包数: 1

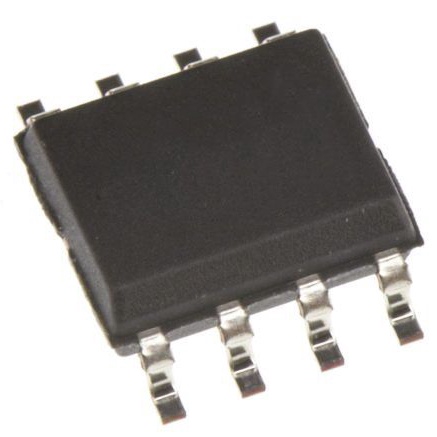

ANALOG DEVICES 温度传感器 DS75LVS+

DS75LVS+概述

    DS75LV Digital Thermometer and Thermostat

    1. 产品简介


    DS75LV数字温度计和恒温器是一款适用于个人电脑、蜂窝基站、办公设备及任何对温度敏感系统的低电压(1.7V至3.7V)电子元件。它提供9位、10位、11位或12位的数字温度读数,范围从-55°C到+125°C,精度在-25°C到+100°C范围内为±2°C。

    2. 技术参数


    - 工作电压:1.7V 至 3.7V
    - 温度测量范围:-55°C 至 +125°C
    - 精度:0°C 到 +50°C 范围内 ±0.5°C;-25°C 到 +100°C 范围内 ±2.0°C;-55°C 到 +125°C 范围内 ±3.0°C
    - 逻辑电平:VIH ≥ 0.7 x VDD;VIL ≤ 0.3 x VDD
    - 接口速度:SCL频率最高可达400kHz
    - 电流消耗:休眠模式下为2µA;活动模式下为1000µA(温度转换时),100µA(仅通信时)
    - 分辨率:9位至12位,对应温度增量为0.5°C、0.25°C、0.125°C、0.0625°C
    - 转换时间:9位转换时间为25ms;10位为50ms;11位为100ms;12位为200ms

    3. 产品特点和优势


    - 低电压操作:在1.7V至3.7V的宽工作电压范围内运行。
    - 高性能:在广泛的热管理应用中保证系统精度。
    - 易于升级:引脚和软件与LM75兼容。
    - 多点传输能力:最多8个DS75LV可以在同一2线总线上工作。
    - 高可靠性:内部滤波数据线提高噪声免疫力,总线超时功能防止2线接口死锁。
    - 低功耗:内置关机模式降低功耗。
    - 灵活的恒温控制模式:具有可编程故障容错功能。

    4. 应用案例和使用建议


    应用案例:
    - 个人电脑:监控主板和CPU温度。
    - 蜂窝基站:确保通讯设备稳定工作。
    - 办公设备:保护打印机、复印机等免受高温损坏。
    - 系统中温度敏感的应用:如工业自动化设备。
    使用建议:
    - 确保所有连接符合电气特性的要求,特别是在高噪声环境下。
    - 使用适当的上拉电阻以确保正确的逻辑电平。
    - 在多个DS75LV同时使用时,通过多点传输功能确保有效的数据传输。

    5. 兼容性和支持


    - 兼容性:DS75LV可以在同一2线总线上与其他设备(如其他DS75LV传感器)一起工作。
    - 支持:Maxim Integrated提供详尽的技术文档和在线支持服务,帮助用户解决各种技术问题。

    6. 常见问题与解决方案


    - 问题1:温度读数不准确。
    - 解决方案:检查电源电压是否在1.7V至3.7V之间,并重新校准传感器。
    - 问题2:通信失败。
    - 解决方案:检查SDA和SCL信号线连接是否正确,确保上拉电阻值适当。
    - 问题3:系统不稳定。
    - 解决方案:在嘈杂环境中添加适当的滤波电路,确保系统的稳定运行。

    7. 总结和推荐


    总结:
    - DS75LV数字温度计和恒温器提供了广泛的温度测量能力和高精度。
    - 通过低功耗、多点传输和支持多个分辨率选项,提高了应用的灵活性和可靠性。
    - 内置故障容错功能使其在各种应用场景中表现优异。
    推荐:
    - 强烈推荐在需要高精度和可靠性温度监测的应用中使用DS75LV,尤其适用于个人电脑、蜂窝基站和办公设备等领域。

DS75LVS+参数

参数
精度 ±2°C (±3°C)
温度范围 -
温度阈值 -
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS75LVS+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS75LVS+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 温度传感器 ANALOG DEVICES DS75LVS+ DS75LVS+数据手册

DS75LVS+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.176
10+ ¥ 17.9596
25+ ¥ 16.951
100+ ¥ 16.1025
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.17
