首页  >  产品百科  >  TMP35GRT-REEL7

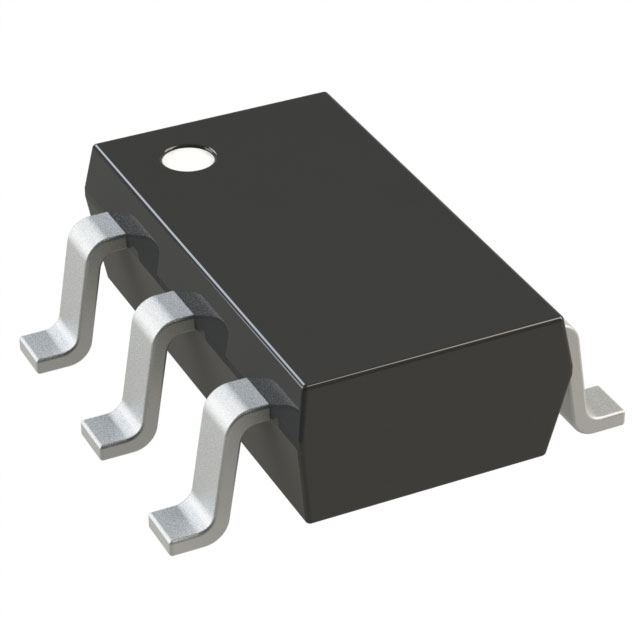

TMP35GRT-REEL7

产品分类: 温度传感器
厂牌: ANALOG DEVICES
产品描述: ±3°C (±4°C) SOT-23-5 贴片安装,黏合安装
供应商型号: CY-TMP35GRT-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 温度传感器 TMP35GRT-REEL7

TMP35GRT-REEL7概述

    低电压温度传感器TMP35/TMP36/TMP37技术手册

    1. 产品简介


    产品类型: 低电压精密摄氏度温度传感器
    主要功能: TMP35/TMP36/TMP37是一系列低电压(2.7V至5.5V)输出与摄氏温度成正比的传感器。这些传感器无需外部校准即可提供精确的温度测量,典型精度在25°C时为±1°C,-40°C到+125°C温度范围内为±2°C。
    应用领域: 这些传感器广泛应用于环境控制系统、热保护、工业过程控制、火警系统、电源系统监控以及CPU温度管理等领域。

    2. 技术参数


    - 供电范围: 2.7V至5.5V
    - 温度范围:
    - TMP35: 10°C至125°C
    - TMP36: -40°C至125°C
    - TMP37: 5°C至100°C
    - 输出电压:
    - TMP35: 250 mV @ 25°C
    - TMP36: 750 mV @ 25°C
    - TMP37: 500 mV @ 25°C
    - 输出比例:
    - TMP35: 10 mV/°C
    - TMP36: 10 mV/°C
    - TMP37: 20 mV/°C
    - 精度:
    - 在25°C时:±1°C(TMP35/TMP36),±0.5°C(TMP37)
    - 在-40°C至125°C温度范围内:±2°C(TMP35/TMP36),±0.5°C(TMP37)
    - 静态电流: 小于50 μA
    - 关机电流: 最大0.5 μA
    - 热阻抗:
    - TO-92封装:162°C/W
    - SOICN封装:158°C/W
    - SOT-23封装:300°C/W

    3. 产品特点和优势


    - 低电压操作: 可在2.7V至5.5V之间运行,适用于多种低电压环境。
    - 高精度: 温度测量的精度高达±0.5°C。
    - 稳定性强: 在各种负载条件下表现稳定。
    - 低功耗: 静态电流小于50 μA,且具备关机功能,进一步降低功耗。
    - 多功能应用: 适用于各种恶劣条件下的温度监测,包括汽车级应用。

    4. 应用案例和使用建议


    - 环境控制系统: 在恒温器和空调系统中用于精确温度控制。
    - 热保护: 在加热设备中防止过热。
    - 工业过程控制: 监控生产线上的关键温度点。
    - 使用建议:
    - 确保传感器与被测物体紧密接触以获得准确读数。
    - 避免引线和接线引入额外热量,可使用导热环氧树脂固定传感器引脚。
    - 在安装过程中尽量避免高温影响,确保设备可靠。

    5. 兼容性和支持


    - 兼容性: TMP35/TMP36/TMP37可以与TTL/CMOS电平兼容,且支持SOICN、SOT-23等多种封装。
    - 厂商支持: Analog Devices提供了详尽的技术文档和应用指南,以确保用户能够顺利使用这些传感器。

    6. 常见问题与解决方案


    - Q: 温度读数不准确?
    A: 检查传感器与测量表面之间的接触是否良好,确保无额外热量干扰。同时检查供电电压是否稳定。
    - Q: 设备功耗高?
    A: 确认供电电压是否在合理范围内,且是否正确启用关机模式来降低功耗。
    - Q: 输出信号不稳定?
    A: 检查负载电容是否在规格范围内,必要时增加滤波电容以稳定输出。

    7. 总结和推荐


    总体而言,TMP35/TMP36/TMP37系列温度传感器凭借其高精度、低功耗、宽工作温度范围和良好的封装兼容性,在多种应用环境中表现出色。特别是其出色的线性和可靠性使其成为环境控制、工业过程监控和其他需要精密温度测量的理想选择。因此,我们强烈推荐这一系列的温度传感器产品。

TMP35GRT-REEL7参数

参数
精度 ±3°C (±4°C)
温度范围 -
温度阈值 -
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

TMP35GRT-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

TMP35GRT-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 温度传感器 ANALOG DEVICES TMP35GRT-REEL7 TMP35GRT-REEL7数据手册

TMP35GRT-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7808 ¥ 5.8501
库存: 11162
起订量: 171 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.85
