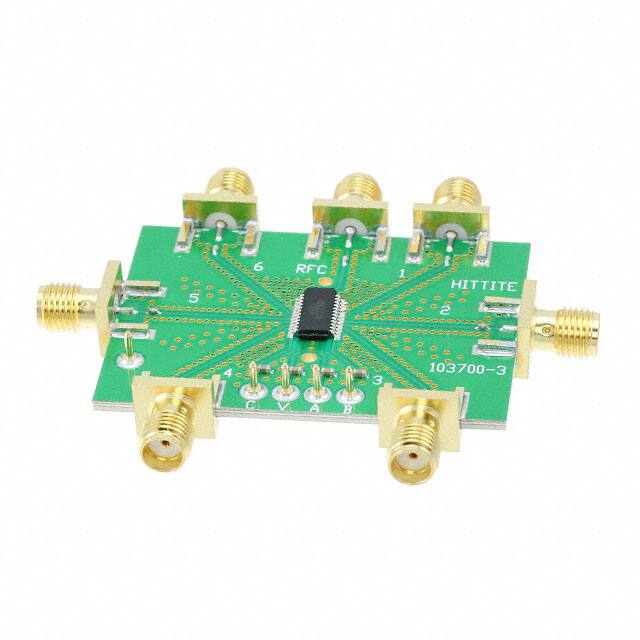

EV1HMC252AQS24

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4033119
供应商: 海外现货
标准整包数: 1

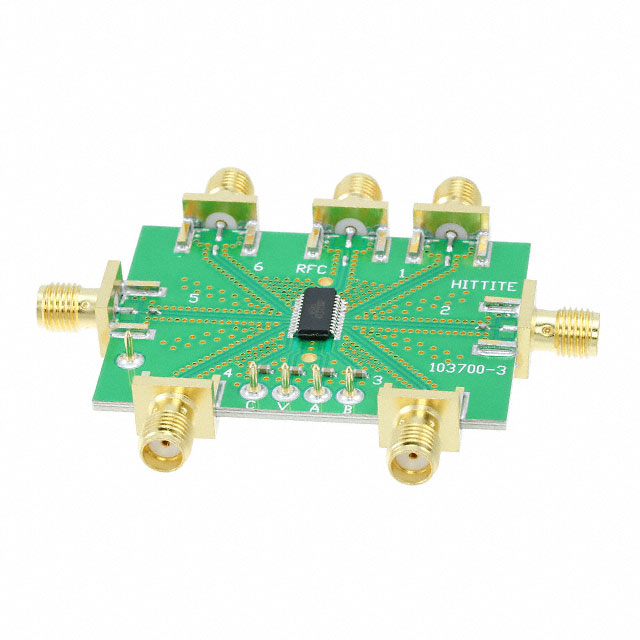

ANALOG DEVICES 评估、开发板开发工具 EV1HMC252AQS24

EV1HMC252AQS24概述

    HMC252AQS24E GaAs MMIC SP6T 非反射式开关

    产品简介


    HMC252AQS24E 是一款高性能的 GaAs MMIC SP6T(六位单刀多掷)非反射式开关,工作频率范围为 DC 至 3 GHz。该产品主要应用于基站、CATV/DBS、MMDS 及无线局域网等领域,也适用于测试设备。它具有低插入损耗、集成解码器和宽频带操作等特点,能有效替代多种配置的 SP4T 和 SPDT 开关及逻辑驱动器。

    技术参数


    - 工作频率: DC 至 3 GHz
    - 插入损耗:
    - 在 2 GHz 下:1.0 dB
    - 在 1 GHz 下:0.8 dB
    - 在 3 GHz 下:1.4 dB
    - 隔离度:
    - 在 1 GHz 下:45 dB
    - 在 2 GHz 下:40 dB
    - 在 3 GHz 下:32 dB
    - 回波损耗(通态):
    - 在 1 GHz 下:23 dB
    - 在 2.5 GHz 下:18 dB
    - 在 3 GHz 下:12 dB
    - 输入功率压缩点:
    - 在 1.0 GHz 下:24 dBm
    - 在 3.0 GHz 下:21 dBm
    - 切换时间:
    - 上升/下降时间:2070 ns
    - 打开/关闭时间:90 ns
    - 电源电压:
    - VDD:+3.3V 至 +5.0V
    - 控制电压:
    - TTL/CMOS 兼容

    产品特点和优势


    HMC252AQS24E 的主要优势在于其低插入损耗和高隔离度,这使得它在多种应用场景中表现出色。特别是其宽频带操作能力和集成解码器,使其能够满足不同需求的射频信号路径切换。此外,该产品还具备良好的温度适应性和较高的输入功率处理能力,适合在严苛环境中使用。

    应用案例和使用建议


    HMC252AQS24E 广泛应用于基站和无线通信系统中,尤其是在需要高可靠性、高效率和大动态范围的应用场景中表现优异。例如,在 CATV 系统中,它可以用于信号路由的选择;在无线局域网中,可以实现不同频段之间的快速切换。建议在使用时确保正确安装 DC 阻隔电容,并且注意信号线阻抗匹配,以确保最佳性能。

    兼容性和支持


    HMC252AQS24E 支持 TTL/CMOS 控制,具有良好的兼容性。Analog Devices 提供全面的技术支持和维护服务,包括应用指南和评估板,帮助用户快速上手并解决实际应用中的问题。

    常见问题与解决方案


    - 问题: 开关在某些频率下表现不佳。
    - 解决方案: 检查 DC 阻隔电容是否正确安装,确保信号线阻抗匹配。
    - 问题: 插入损耗过高。
    - 解决方案: 确保电源电压符合要求,检查连接线路是否有损坏或接触不良。

    总结和推荐


    总体来看,HMC252AQS24E 是一款高性能、多功能的六位单刀多掷非反射式开关,非常适合应用于基站、CATV/DBS、MMDS 及无线局域网等领域。其优良的电气特性和广泛的适用性使其在市场上具有很高的竞争力。强烈推荐使用此产品,特别是在需要高可靠性和高效率的应用场景中。如需购买和更多技术支持,可联系 Analog Devices 官方渠道。

EV1HMC252AQS24参数

参数
零件状态 在售
包装方式 盒装

EV1HMC252AQS24厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC252AQS24数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC252AQS24 EV1HMC252AQS24数据手册

EV1HMC252AQS24封装设计

查看详情并下载
Symbol
Footprint
3D Model
