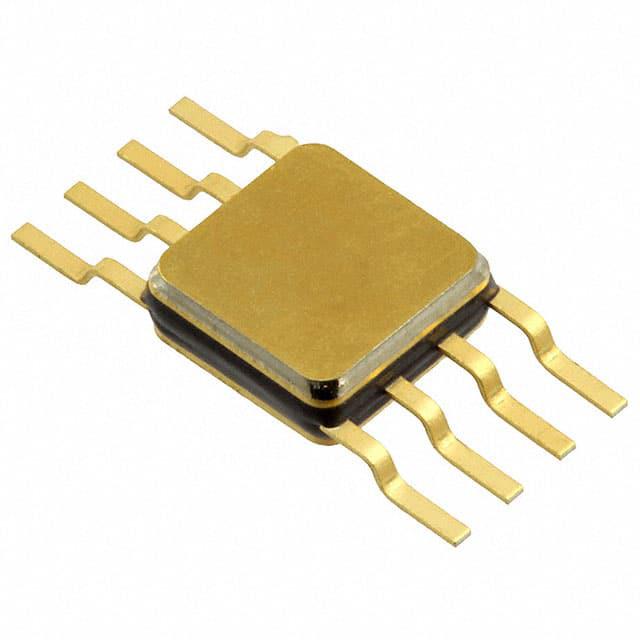

HMC361G8TR

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述:
供应商型号: HMC361G8TR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 天线 HMC361G8TR

HMC361G8TR概述

    HMC361G8 SMT GaAs HBT MMIC 技术手册

    1. 产品简介


    HMC361G8 是一款基于 GaAs HBT 工艺的表面贴装微波混合集成电路(MMIC),专为频率除以2设计,适用于0.01 GHz 到 13 GHz 的输入频率范围。该器件广泛应用于点对点/多点无线通信系统、VSAT 无线电、光纤通信、测试设备及空间和军事应用等领域。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 输入频率范围:0.01 GHz 至 13 GHz
    - 输出功率:
    - 0.20 GHz 时:4.5 dBm
    - 6 GHz 时:3.6 dBm
    - 9 GHz 时:1.6 dBm
    - 13 GHz 时:-2.5 dBm
    - 最大输入频率:13 GHz
    - 最小输入频率:0.01 GHz (对于方波信号)
    - 输入功率范围:
    - 0.01 GHz 到 0.20 GHz (方波):-10 dBm 至 10 dBm
    - 0.20 GHz 到 0.5 GHz (正弦波):0 dBm 至 10 dBm
    - 0.5 GHz 到 1 GHz (正弦波):-10 dBm 至 10 dBm
    - 1 GHz 到 8 GHz (正弦波):-15 dBm 至 10 dBm
    - 8 GHz 到 11 GHz (正弦波):-15 dBm 至 2 dBm
    - 8 GHz 到 13 GHz (正弦波):-15 dBm 至 0 dBm
    - 超低单边带相位噪声:-148 dBc/Hz (在100 kHz偏移下)
    - 单电源供应:+5V DC
    - 电源电流 (Vcc = +5V):84 mA

    3. 产品特点和优势


    HMC361G8 具有以下独特功能和优势:
    - 超低单边带相位噪声:-148 dBc/Hz (在100 kHz偏移下),有助于保持良好的系统噪声性能。
    - 宽频带覆盖:能够处理从0.01 GHz 到 13 GHz 的输入频率范围。
    - 宽动态范围:适应不同输入功率条件下的操作。
    - 高可靠性:能够在-40°C 至 +85°C 的温度范围内正常工作。
    - 单电源供电:只需一个 +5V DC 电源,简化了系统设计。

    4. 应用案例和使用建议


    HMC361G8 在多种应用场景中表现优异,包括:
    - 点对点/多点无线通信系统:用于提高传输距离和抗干扰能力。
    - VSAT 无线电:适用于需要高稳定性和高可靠性的卫星通信系统。
    - 光纤通信:提供高性能的频率除法功能,确保系统的准确性。
    建议在使用时注意以下几点:
    - 确保信号线阻抗匹配为50 Ω。
    - 避免输入频率超过最大值(13 GHz)。
    - 使用合适的滤波器来优化系统噪声性能。

    5. 兼容性和支持


    HMC361G8 与多种设备兼容,尤其适合与相同频率范围的其他微波组件配合使用。供应商提供了详尽的技术支持和应用电路图,用户可通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - 问题:设备在高输入频率下工作不稳定。
    - 解决方案:确保输入频率不超过13 GHz,检查输入信号的质量和稳定性。
    - 问题:设备噪声水平高。
    - 解决方案:检查输入信号的噪声水平,考虑使用低噪声前置放大器或滤波器。

    7. 总结和推荐


    HMC361G8 以其超低的单边带相位噪声和宽频带覆盖能力,在高频无线通信应用中表现出色。其易于使用和维护的特点使其成为各种应用的理想选择。强烈推荐该产品用于需要高性能频率除法的应用场景。
    供货信息:请联系 Hittite Microwave Corporation 或访问其官方网站 www.hittite.com 获取报价和订购详情。

HMC361G8TR参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC361G8TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC361G8TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC361G8TR HMC361G8TR数据手册

HMC361G8TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
