HMC437MS8G

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: Prescaler 5V Divide By 3 7000MHz 8-Pin MSOP EP T/R
供应商型号: HMC437MS8G
供应商: 期货订购
标准整包数: 1000

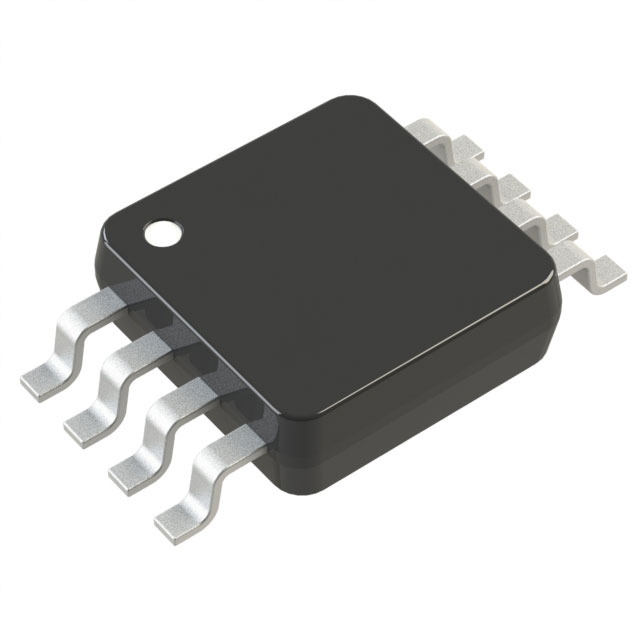

ANALOG DEVICES 天线 HMC437MS8G

HMC437MS8G概述


    产品简介


    HMC437MS8G 和 HMC437MS8GE 是一款利用InGaP GaAs HBT技术制造的低噪声静态分频器,采用低成本的8引脚表面贴装塑料封装。这款分频器适用于直流到7GHz的输入频率范围,且仅需单个+5V直流电源供电。它们的主要功能是将输入信号频率减半,非常适合于各种高频通信系统中作为预分频器使用。

    技术参数


    - 输入频率范围:0.1 GHz 至 7.0 GHz(正弦波输入)
    - 输出频率范围:0.033 GHz 至 2.33 GHz(取决于输入频率)
    - 输入功率范围:-12 dBm 至 +12 dBm(对于0.1 GHz 至 6.0 GHz频率);-10 dBm 至 +10 dBm(对于6.0 GHz 至 7.0 GHz频率)
    - 输出功率:-4 dBm 至 -1 dBm
    - 相位噪声(100 kHz偏移时):-153 dBc/Hz
    - 工作温度范围:-40°C 至 +85°C
    - 电源电流:69 mA @ +5V

    产品特点和优势


    HMC437MS8G 和 HMC437MS8GE 的显著特点是其超低的相位噪声,这有助于保持系统的优良噪声性能。此外,其宽广的工作频率范围(0.1 GHz 至 7.0 GHz)使其非常灵活,可以用于多种高频应用。这款分频器还具有良好的可靠性,能够在-40°C至+85°C的温度范围内正常工作,这使得它适用于各种恶劣环境。在直流信号输入时,其工作频率甚至可以下降至0 Hz,进一步提高了其灵活性。

    应用案例和使用建议


    这些分频器广泛应用于不同的无线通信领域,例如UNII、点对点通信、VSAT无线电、802.11a标准的WLAN和光纤通信。具体应用场景包括:
    - UNII和点对点通信:这些系统需要高精度的频率控制,HMC437MS8G 和 HMC437MS8GE 能够提供稳定的频率输出。
    - 802.11a和HiperLAN WLAN:这些分频器可以在高频率环境下提供可靠的频率转换。
    - 光纤通信:通过精确的频率控制,这些分频器能够确保信号传输的稳定性。

    兼容性和支持


    HMC437MS8G 和 HMC437MS8GE 支持表面贴装工艺,便于在印刷电路板上进行安装。制造商提供了详细的技术文档和应用指南,确保客户能够正确安装和使用这些分频器。此外,客户可以通过电话或电子邮件获得技术支持,进一步保证了产品的可靠性和易用性。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决办法如下:
    - Q: 分频器无法正常工作
    - A: 检查电源电压是否稳定,确认输入信号的频率和幅度在规定的范围内。
    - Q: 输出信号失真严重
    - A: 确保输入信号的质量,检查连接线路是否接地良好,必要时更换高品质的滤波电容。
    - Q: 相位噪声过高
    - A: 检查输入信号是否干净,避免强电磁干扰,确保接地线的质量。

    总结和推荐


    HMC437MS8G 和 HMC437MS8GE 是高性能、高可靠性的分频器,适用于多种高频通信应用。它们具备低噪声、宽频率范围和良好的温度适应性等优点,非常适合用于UNII、点对点通信、802.11a标准的WLAN等领域。总体来说,强烈推荐使用这款分频器以满足高频通信系统的苛刻要求。

HMC437MS8G参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

HMC437MS8G厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC437MS8G数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC437MS8G HMC437MS8G数据手册

HMC437MS8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 436.128
2000+ ¥ 425.04
3000+ ¥ 413.952
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 436128
直接购买
加入购物车
