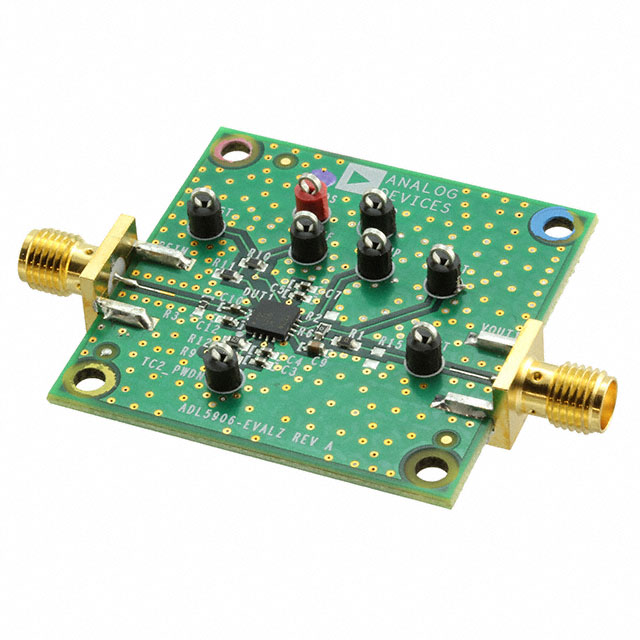

ADL5906-EVALZ

厂牌: ANALOG DEVICES
产品描述: ADL5906 RF Detector Evaluation Board
供应商型号: 4033077
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 ADL5906-EVALZ

ADL5906-EVALZ概述

    ADL5906 真均方根响应功率检波器技术手册

    1. 产品简介


    ADL5906是一款真均方根响应功率检波器,适用于广泛的高频系统。该器件能够在10 MHz至10 GHz频率范围内提供67 dB的测量范围,特别适合需要精确信号功率均方根值测量的应用。其单端输入设计使得器件无需额外的巴伦或外部输入调谐即可工作,具备良好的频率适应性和动态范围。
    主要功能:
    - 精确的均方根至直流转换(10 MHz至10 GHz)
    - ±1.0 dB动态范围(2.14 GHz时为67 dB)
    - 温度稳定性(<± dB,−40°C至+125°C)
    - 工作温度范围:−55°C至+125°C
    - 支持多种无线通信标准,如GSM-EDGE、CDMA、W-CDMA、TD-SCDMA、WiMAX和LTE载波
    应用领域:
    - 功率放大器线性化/控制环路
    - 发射机信号强度指示(TSSI)
    - RF仪器仪表

    2. 技术参数


    | 参数 | 测试条件/注释 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 整体功能
    | 频率范围 | 10至10,000 MHz
    | RF输入接口 | RFIN+,引脚RFIN−(引脚14、引脚15)、交流耦合
    | 输入阻抗 | 单端驱动,50 MHz | 2500 Ω |
    | 共模电压 2.5 V |
    | 动态范围 | CW输入,TA = 25°C | 62 dB |
    | 最大输入电平 | ±1.0 dB校准于−55 dBm、−40 dBm和0 dBm | 2 dBm |
    | 最小输入电平 | ±1.0 dB校准于−55 dBm、−40 dBm和0 dBm | -60 dBm |
    | 对数斜率 | −65 dBm < PIN < +10 dBm;校准于−40 dBm和0 dBm | 59 mV/dB|
    | 对数截距 | −65 dBm < PIN < +10 dBm;校准于−40 dBm和0 dBm | -64 dBm |
    | 工作温度 | −55°C至+125°C | °C |
    | 电源电压 4.75 | 5 | 5.25 | V |
    | 休眠电流 250 µA |

    3. 产品特点和优势


    ADL5906的独特之处在于其高精度的均方根测量能力和广泛的频率适应性。该器件能够在宽广的工作温度范围内保持温度稳定性,确保在恶劣环境下也能可靠运行。此外,其无需外部调谐的特性简化了电路设计,降低了成本和复杂性。
    优势:
    - 宽广的频率范围:10 MHz至10 GHz
    - 高精度的动态范围:67 dB
    - 良好的温度稳定性:<± dB,−40°C至+125°C
    - 简化的外部接口设计:无需外部调谐或巴伦

    4. 应用案例和使用建议


    应用案例:
    - 在无线通信系统中用于监测信号强度和线性化功率放大器。
    - 在测试设备中用于精密的功率测量。
    使用建议:
    - 在控制器模式下,可以通过施加不同的电压来调整所需的输入功率电平。
    - 建议在高温环境中使用时进行温度补偿,以确保测量精度。

    5. 兼容性和支持


    兼容性:
    - 与ADL5902和AD8363引脚兼容,便于不同设计间的切换。
    支持:
    - 提供全面的技术文档和评估板,方便开发人员快速评估和集成。

    6. 常见问题与解决方案


    常见问题:
    - 问题:在高温环境中精度降低。
    - 解决方案:使用温度补偿引脚(TADJ/PWDN)进行校正,推荐使用0.35 V的温度补偿电压。
    问题:
    - 问题:休眠模式下的电流消耗较高。
    - 解决方案:在休眠模式下尽量减少输入电流,确保VPWDN引脚保持高电平。

    7. 总结和推荐


    总结:
    - ADL5906具有高精度、宽广的频率范围和良好的温度稳定性,非常适合高要求的RF测量应用。
    - 强烈推荐在需要精确功率测量和温度补偿的应用中使用。
    推荐:
    - ADL5906是一款高性能的真均方根响应功率检波器,适用于多种高精度测量需求。建议在设计中考虑使用ADL5906以提升系统的可靠性和性能。

ADL5906-EVALZ参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装
