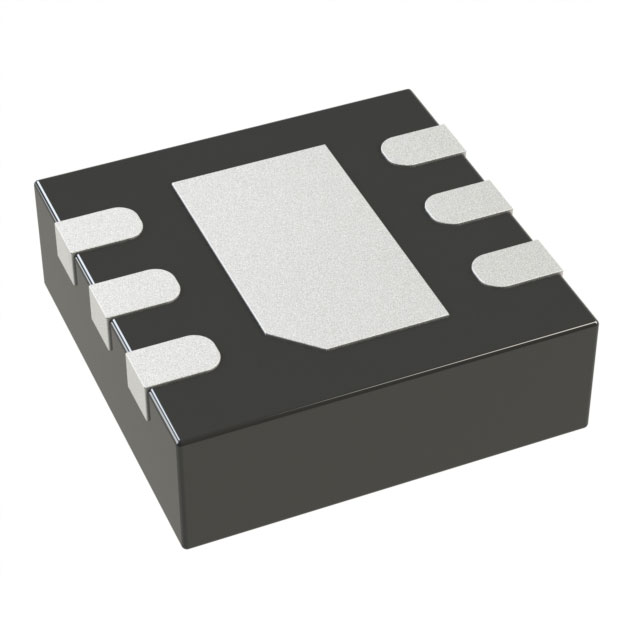

HMC536LP2TR

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 52dBm 6GHz 33ns SPDT Cellular 1 0MHz 23dB 6GHz 1.3dB 1dB 50Ω 33dBm DFN-6-EP 贴片安装
供应商型号: HMC536LP2TR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES RF开关 HMC536LP2TR

HMC536LP2TR概述

    HMC536LP2 / 536LP2E 技术手册解读

    产品简介


    产品类型:
    HMC536LP2 / 536LP2E 是一款 GaAs MMIC(砷化镓单片微波集成电路)制造的正向控制 T/R 开关。
    主要功能:
    这款开关支持直流到 6 GHz 的频率范围,具备高输入压缩点和出色的功率处理能力。它特别适用于要求低插入损耗(0.6 dB)的应用场合。
    应用领域:
    - 无线基础设施:如蜂窝/PCS/3G 基础设施
    - 固定无线网络:如WiMAX、WiBro、固定无线通信
    - 电缆电视(CATV)和线缆调制解调器终端系统(CMTS)
    - 测试仪器仪表

    技术参数


    - 插入损耗(Insertion Loss):
    - DC 至 3.0 GHz: 0.6 dB (典型)
    - DC 至 4.5 GHz: 0.7 dB (典型)
    - DC 至 6.0 GHz: 1.0 dB (典型)
    - 隔离度(Isolation):
    - DC 至 4.0 GHz: 23 dB (典型)
    - 4.0 至 5.0 GHz: 26 dB (典型)
    - 5.0 至 6.0 GHz: 24 dB (典型)
    - 回波损耗(Return Loss):
    - DC 至 3.0 GHz: 20 dB (典型)
    - 3.0 至 4.0 GHz: 20 dB (典型)
    - 4.0 至 6.0 GHz: 12 dB (典型)
    - 输入 0.1 dB 压缩点(Input Power for 0.1 dB Compression):
    - 0.5 至 6.0 GHz: +27 dBm (Vctl = 3V)
    - 0.5 至 6.0 GHz: +31 dBm (Vctl = 5V)
    - 输入三阶截点(Input Third Order Intercept):
    - 0.5 至 1.0 GHz: 54 dBm (Vctl = 3V, 5V)
    - 1.0 至 3.0 GHz: 52 dBm (Vctl = 3V, 5V)
    - 3.0 至 6.0 GHz: 49 dBm (Vctl = 3V, 5V)
    - 切换速度(Switching Speed):
    - tRISE, tFALL (10/90% RF): 33 ns (典型)
    - tON, tOFF (50% CTL to 10/90% RF): 70 ns (典型)

    产品特点和优势


    HMC536LP2 / 536LP2E 具有以下显著特点和优势:
    - 高插入损耗: 在全频段内维持低至 0.6 dB 的插入损耗。
    - 优异的隔离度: 达到 27 dB 或更高的隔离度,确保信号的纯净度。
    - 宽工作频带: 支持从直流到 6 GHz 的广泛频率范围。
    - 正向电压控制: 可通过 +3V 或 +5V 控制电压实现开关操作。
    - 紧凑设计: 采用无铅 2x2 mm DFN 封装,仅占用 4 mm² 的空间,适合空间受限的应用。
    - 高可靠性: 经过严苛的环境测试,可在 -40°C 到 +85°C 范围内稳定工作。

    应用案例和使用建议


    - 基站应用: 高插入损耗和隔离度使其成为 3G 基站和 WiMAX/WiBro 接入点的理想选择。
    - CATV 系统: 在电缆调制解调器终端系统中用于提高信号质量和可靠性。
    - 测试仪器: 用于高频信号的切换和测试,提供高精度和高稳定性。
    使用建议:
    - 确保在所有接口端口添加适当的去耦电容,以避免射频信号干扰。
    - 正确连接接地引脚,以实现最佳隔离效果。

    兼容性和支持


    HMC536LP2 / 536LP2E 与标准 SMT 工艺兼容,可与其他同类器件轻松集成。此外,Analog Devices 提供详尽的技术支持和售后服务,可通过电话和在线平台获取帮助。

    常见问题与解决方案


    - Q1: 如何确定开关的最佳工作温度?
    - A1: 查看电气特性表,确保操作温度在规定的 -40°C 至 +85°C 范围内。

    - Q2: 是否需要外加阻容组件?
    - A2: 是的,需在所有射频端口(RFC, RF1, RF2)上加上去耦电容,以保证良好的阻抗匹配。

    总结和推荐


    综上所述,HMC536LP2 / 536LP2E 是一款高度可靠的高性能射频开关,尤其适用于高频宽带应用场合。其卓越的插入损耗、隔离度及宽泛的工作频带使它成为众多工业领域的理想选择。对于追求高可靠性和高性能的工程师和技术人员而言,HMC536LP2 / 536LP2E 值得推荐。
    对于价格、交货及订购事宜,请联系 Hittite Microwave Corporation 或 Analog Devices, Inc.。

HMC536LP2TR参数

参数
最大插入损耗 1.3dB
开关速度 33ns
最小隔离度 23dB
P1dB 33dBm
阻抗 50Ω
拓扑 -
开关配置 SPDT
最小工作频率 0MHz
最大工作频率 6GHz
射频类型 Cellular
测试频率 6GHz
插入损耗 1dB
开关数量 1
典型三阶段输入截止点 52dBm
2.05mm(Max)
2.05mm(Max)
1mm(Max)
通用封装 DFN-6-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
