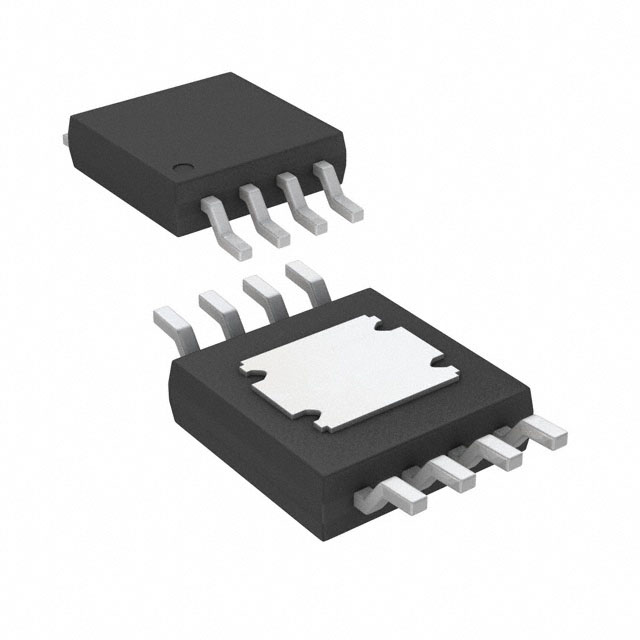

HMC220BMS8GE

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 10dB 57dB 18.5dBm VSAT 1 5GHz,12GHz 12GHz 13dB Up/Down Converter SOP 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 4030439
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF混频器 HMC220BMS8GE

HMC220BMS8GE概述


    产品简介


    HMC220B是一款由Analog Devices生产的双平衡混频器,采用砷化镓(GaAs)材料制成,属于单倍频的微波单片集成电路(MMIC)。这款超小型混频器具备广泛的频率范围,从5 GHz到12 GHz。它的主要功能包括上变频和下变频,适用于多种高频通信应用。产品采用8引脚迷你小外形封装(MINISOEP),不仅体积小巧,而且易于集成。

    技术参数


    主要技术规格:
    - 频率范围:射频(RF)5 GHz至12 GHz,本振(LO)5 GHz至12 GHz,中频(IF)0 Hz至4 GHz
    - 本振驱动功率:7 dBm至13 dBm
    - 转换损耗:9 dB至13 dB
    - 输入三阶交调点:12 dBm至18.5 dBm
    - 输入二阶交调点:50 dBm至60 dBm
    - 输入1 dB压缩点:9.5 dBm至11 dBm
    - 隔离度:
    - 射频至中频(RF到IF):20 dB
    - 本振至射频(LO到RF):31 dB至40 dB
    - 本振至中频(LO到IF):23 dB至38 dB

    产品特点和优势


    HMC220B的主要优势包括:
    - 低转换损耗:仅9 dB,保证了高效的信号传输效率。
    - 无需直流偏置:简化了电路设计,降低了复杂度和成本。
    - 宽泛的中频范围:0 Hz至4 GHz,提高了设备的应用灵活性。
    - 紧凑的封装:采用8引脚迷你小外形封装(MINISOEP),适合高密度集成应用。

    应用案例和使用建议


    应用案例
    HMC220B适用于多种高性能无线通信应用,如VSAT卫星通信终端、微波无线电、无线回传设备、汽车专用短程通信(DSRC)、智能交通系统(IVHS)以及军事雷达等。
    使用建议
    - 温度范围:确保工作温度在-40°C至+85°C之间,以保持最佳性能。
    - 匹配阻抗:连接射频端口时,需匹配50Ω的阻抗。
    - 电路布局:为获得最佳性能,注意PCB设计和热管理,避免过热。

    兼容性和支持


    HMC220B采用表面贴装技术,与各种SMT生产线兼容。此外,Analog Devices提供了详尽的技术文档和支持,包括详细的参考设计和性能曲线,便于用户快速了解和应用产品。

    常见问题与解决方案


    常见问题
    1. 电源波动对性能的影响
    2. 温度变化导致性能偏差
    3. 如何正确接地
    解决方案
    1. 稳定电源:使用稳定的直流电源,减少电源噪声对设备的影响。
    2. 热管理:通过适当的散热设计和安装冷却装置来控制设备的工作温度。
    3. 正确接地:确保所有引脚正确接地,特别是内部裸露焊盘,以避免信号干扰。

    总结和推荐


    HMC220B凭借其卓越的性能和紧凑的设计,在高频通信领域表现出色。它具备低转换损耗、宽泛的工作频率范围和良好的温度稳定性,非常适用于高精度无线通信设备。如果您需要一款体积小巧、可靠性高且能承受恶劣工作环境的混频器,HMC220B无疑是一个理想选择。强烈推荐给需要高性能微波通讯解决方案的专业用户。

HMC220BMS8GE参数

参数
典型三阶段输入截止点 18.5dBm
最大工作供电电压 -
典型功率增益 -
最小工作供电电压 -
混频器数量 1
最大工作频率 12GHz
典型供电电流 -
最小工作频率 5GHz,12GHz
辅助属性 Up/Down Converter
最大转换损耗 13dB
射频类型 VSAT
典型的本振/射频隔离 57dB
典型噪声指数 10dB
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC220BMS8GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
