首页  >  产品百科  >  HMC1163LP5ETR

HMC1163LP5ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 10.41GHz 230mA 11dB 5.5V VSAT 9.65GHz,10.41GHz LFCSP-32 贴片安装
供应商型号: Q-HMC1163LP5ETR
供应商: 期货订购
标准整包数: 500

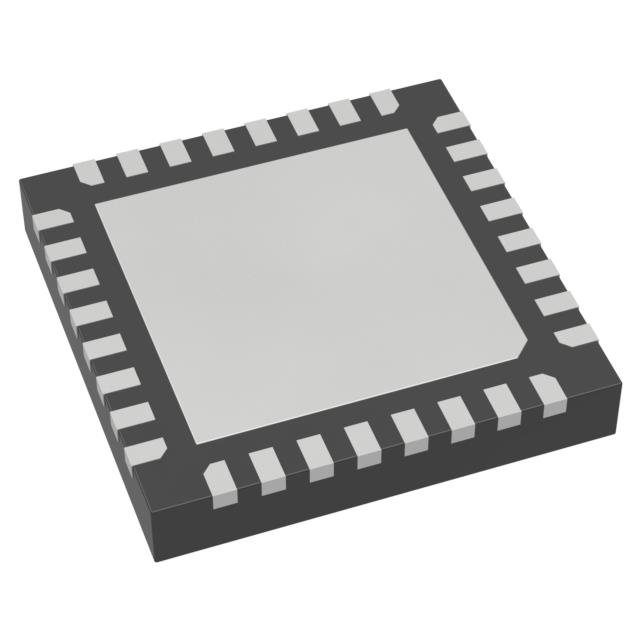

ANALOG DEVICES RF放大器 HMC1163LP5ETR

HMC1163LP5ETR概述

    HMC1163 MMIC VCO 技术手册解析

    1. 产品简介


    产品类型: HMC1163是一款单片微波集成电路(MMIC)电压控制振荡器(VCO),能够提供半频率输出。
    主要功能:
    - 输出频率范围:fOUT = 9.65 GHz 至 10.41 GHz,fOUT/2 = 4.825 GHz 至 5.205 GHz。
    - 集成振荡器,无需外部谐振器。
    - 单侧带相位噪声为-114 dBc/Hz (100 kHz偏移)。
    - 具备低噪声输出特性。
    应用领域:
    - 点对点和多点微波无线电。
    - 测试设备和工业控制。
    - 小口径终端(VSAT)。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出频率范围 (fOUT) | 9.65 10.41 | GHz
    | 半输出频率 (fOUT/2)| 4.825 5.205 | GHz
    | 输出功率 (POUT) 11 dBm | fOUT 输出功率 |
    | 单边带相位噪声 | -85 | -87 dBc/Hz | 100 kHz偏移时的相位噪声 |
    | 拉动 (Pulling) | 2 MHz p-p | 在2.0:1电压驻波比 (VSWR)下的拉动力 |
    | 推进 (Pushing) 7 MHz/V | VTUNE = 5 V时的推进量 |

    3. 产品特点和优势


    - 半频率输出: HMC1163在半频率模式下能输出4.825 GHz至5.205 GHz,这使其适用于多种频率要求较高的应用场合。
    - 高输出功率: 典型值达到11 dBm,能够满足大多数高功率需求的应用场景。
    - 低相位噪声: 相位噪声仅为-114 dBc/Hz (100 kHz偏移),非常适合需要低噪声性能的系统设计。
    - 无外部谐振器: 内置集成,减少了设计复杂度和外部组件数量。

    4. 应用案例和使用建议


    应用场景:
    - 点对点微波无线电通信。
    - 军事雷达和测试测量设备。
    - 工业控制及医疗设备中的频率源。
    使用建议:
    - 使用低噪声电源进行VCC供电,以避免增加相位噪声。
    - 设计信号线阻抗匹配到50欧姆,确保最佳传输效率。
    - 在RFOUT/2输出端添加滤波器以减少不必要的干扰信号。

    5. 兼容性和支持


    兼容性:
    - 与常见的微波无线电和测试设备兼容。
    - 其半频率输出可用于PLL/合成器的锁相环设计。
    支持和服务:
    - Analog Devices提供详尽的技术支持和文档资料。
    - 可通过官网获取产品评估板,便于快速上手测试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 供电电流过高 | 检查VCC电压是否稳定,使用低噪声调节器。 |
    | 相位噪声表现不佳 | 确保VTUNE端输入来自低噪声电源。 |
    | 输出频率漂移过大 | 调整并优化应用中的温度补偿机制。 |

    7. 总结和推荐


    总结:
    HMC1163是一款出色的微波集成电路电压控制振荡器,具有高输出功率、低相位噪声和易于集成的特点。特别适合用于点对点和多点微波无线电、军事雷达及测试测量设备等领域。
    推荐:
    强烈推荐使用HMC1163作为高精度频率源的设计选择,尤其对于需要高输出功率和低噪声的应用场合。其优秀的性能和良好的兼容性使其成为市场上极具竞争力的产品。

HMC1163LP5ETR参数

参数
最小工作供电电压 -
最大输入回波损耗 -
典型工作供电电压 5.5V
典型噪声指数 -
每个芯片通道数 -
最大工作频率 10.41GHz
测试频率 -
典型供电电流 230mA
射频类型 VSAT
典型三阶段输出截止点 -
典型功率增益 11dB
最小工作频率 9.65GHz,10.41GHz
最大输出回波损耗 -
最大工作供电电压 5.5V
典型输出1dB压缩功率 -
通用封装 LFCSP-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1163LP5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1163LP5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC1163LP5ETR HMC1163LP5ETR数据手册

HMC1163LP5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
