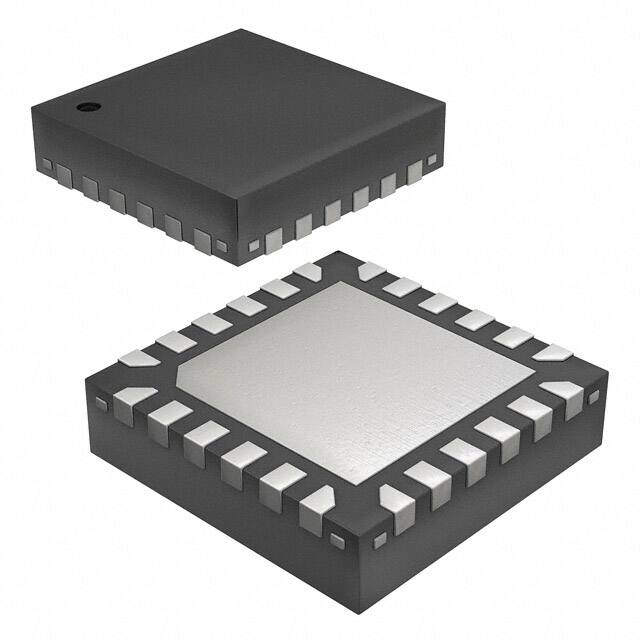

HMC995LP5GE

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 7V 16GHz 9dB(Typ) @ 16000MHz 1.2A 27dB General Purpose 1 12GHz 15dB(Typ) @ 16000MHz QFN 贴片安装
供应商型号: Y-HMC995LP5GE
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES RF放大器 HMC995LP5GE

HMC995LP5GE概述


    产品简介


    HMC995LP5GE:3瓦功率放大器
    HMC995LP5GE 是一款由 Hittite Microwave Corporation 生产的 GaAs pHEMT MMIC(单片微波集成电路)功率放大器。这款放大器在12至16 GHz的工作频段内具有卓越的线性度和高效率。它的主要特点是内部集成了温度补偿型功率检测器,使该器件非常适合于高容量数字微波无线电、VSAT(甚小口径终端)卫星通信系统以及军事和航天应用。

    技术参数


    - 工作频率范围:12 - 16 GHz
    - 增益:27 dB(典型值)
    - 饱和输出功率:35.5 dBm(24% PAE)
    - 三阶交调截点(IP3):41 dBm
    - 输入反射损耗:9 dB
    - 输出反射损耗:15 dB
    - 供电电压:+5V 至 +7V
    - 直流电流消耗:1200 mA(典型值)
    - 封装尺寸:5x5 mm QFN(无引脚封装)
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    HMC995LP5GE 的主要优势包括:
    - 高增益:在12至16 GHz的频率范围内提供27 dB的高增益。
    - 集成功率检测器:内置温度补偿型功率检测器,有助于精确测量输出功率。
    - 高线性度:适用于需要高线性度的应用场景。
    - 无需外部匹配电路:内部分离匹配到50欧姆,简化设计和组装过程。
    - 高效率:在35.5 dBm的输出功率下,PAE达到24%,显著提高能效。

    应用案例和使用建议


    应用场景:
    - 点对点和点对多点无线电系统:该放大器在长距离无线电传输中表现出色。
    - VSAT及卫星通信系统:特别适合13.75到14.5 GHz的Ku波段传输。
    - 军事与空间应用:高可靠性与宽工作温度范围使其适用于严苛的环境。
    使用建议:
    - 在设计应用电路时,应遵循推荐的偏置网络配置(如需外接100pF、10nF 和 4.7μF的旁路电容),以确保最佳性能。
    - 建议使用带有足够接地通孔的PCB,以确保良好的散热性能,特别是在高温环境下运行。

    兼容性和支持


    HMC995LP5GE 与常见的50欧姆系统兼容,可以通过其内部匹配到50欧姆的接口轻松集成。Hittite Microwave 提供详细的技术文档和应用指南,确保用户能够正确使用和维护该产品。同时,Hittite Microwave 提供应用支持服务,可以解答用户的疑问并帮助解决问题。

    常见问题与解决方案


    - 问题1:如何实现最佳的输出功率?
    - 解决方案:通过调整Vgg1、Vgg2和Vgg3控制端,将Idd调节到1200 mA,确保放大器在其最佳性能区域运行。

    - 问题2:如何应对高温环境下的热管理?
    - 解决方案:建议使用适当的散热片,确保良好的热传导,避免过热损坏。此外,选择高导热率的PCB材料也有助于提升散热效果。

    总结和推荐


    综上所述,HMC995LP5GE是一款高性能的3瓦功率放大器,具备高增益、高线性度、低功耗和集成功率检测器等优势,特别适用于各种高频通信系统。它不仅适用于专业级的通信设备,也适合各类科研机构和企业进行开发和测试。强烈推荐在需要高性能功率放大的应用中选用此款产品。

HMC995LP5GE参数

参数
最小工作频率 12GHz
最大工作频率 16GHz
最小工作供电电压 -
最大输出回波损耗 15dB(Typ) @ 16000MHz
每个芯片通道数 1
典型工作供电电压 -
最大输入回波损耗 9dB(Typ) @ 16000MHz
典型功率增益 27dB
典型输出1dB压缩功率 -
测试频率 -
典型供电电流 1.2A
射频类型 General Purpose
典型三阶段输出截止点 -
典型噪声指数 -
最大工作供电电压 7V
5.1mm(Max)
5.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘

HMC995LP5GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
