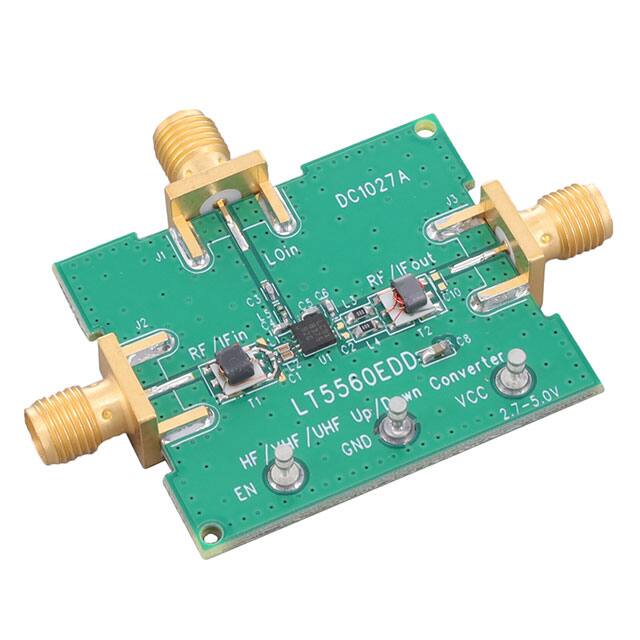

DC1027A

厂牌: ANALOG DEVICES
产品描述: LT5560 Up-Down Converter and Mixer Demonstration Circuit
供应商型号: 4568567
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1027A

DC1027A概述


    产品简介


    本产品为演示电路1027A,主要用于低功耗上/下变频混频器测试和测量。演示电路1027A的输入频率范围为79MHz到300MHz,输出频率范围为3MHz到67MHz(12dB回波损耗)。其本振(LO)端口频率范围为176MHz到316MHz(10dB回波损耗)。此外,它还能通过优化用于高频(HF)、甚高频(VHF)上变频应用。
    主要功能
    - 双平衡混频器:能将单端LO信号源驱动至所需的功率水平。
    - 宽带应用:适用于0.01MHz到4000MHz范围内的多种应用。
    - 灵活配置:可调整直流电流以优化每个应用的性能。
    应用领域
    - 通信系统
    - 测试仪器
    - 雷达系统
    - 无线通信

    技术参数


    | 参数 | 值 |

    | 电源电压 | 2.7V至5.3V |
    | 工作电流 | VCC = 3V, EN = High, R1=3时为10mA |
    | 最大关断电流 | VCC = 3V, EN = 0.3V时为10µA |
    | 输入信号频率范围 | 需外部匹配,<4000 MHz |
    | 本振信号频率范围 | 需外部匹配,<4000 MHz |
    | 输出信号频率范围 | 需外部匹配,<4000 MHz |
    | 输入端回波损耗 | Z0=50Ω,需外部匹配时为15dB |
    | 本振端回波损耗 | Z0=50Ω,需外部匹配时为15dB |
    | 射频输出回波损耗 | Z0=50Ω,需外部匹配时为15dB |
    | 本振输入功率 | -6dBm至1dBm |
    | 转换增益 | PINPUT= -20dBm, PLO= -2dBm时为2.7dB |
    | 单边带噪声系数 | PLO=-2dBm时为8.8dB |
    | 输入三阶交调截点 | 2-Tone,-20dBm/Tone,delta f = 1MHz,PLO=-2dBm时为+9.6dBm |
    | 输入二阶交调截点 | 2-Tone,-20dBm/Tone,delta f = 1MHz,PLO=-2dBm时为+46dBm |
    | 输入1dB压缩点 | PLO=-2dBm时为0.4dBm |
    | LO到IN泄漏 | PLO=-2dBm时为-63dBm |
    | LO到OUT泄漏 | PLO=-2dBm时为-44dBm |

    产品特点和优势


    - 高线性度:出色的三阶和二阶交调截点。
    - 低功耗:采用低电流设计,适合便携式和电池供电设备。
    - 宽频带:0.01MHz至4000MHz的宽泛频率范围。
    - 灵活性:可驱动单端LO信号源,通过调整电阻R1实现电流调节,适应不同应用需求。

    应用案例和使用建议


    - 通信系统:演示电路1027A在通信系统的信号处理中有广泛应用,如信号解调和频谱分析。可以用于检测和测量信号中的非线性失真。

    - 建议:在设置测试设备时,确保使用高性能信号发生器并配备低通滤波器以抑制谐波,尤其是二次谐波。此外,使用高品质的组合器和适当的衰减器可以进一步改善源隔离。

    兼容性和支持


    - 兼容性:该混频器支持多种频率范围和信号输入输出接口,能够与其他标准的电子元件和设备兼容。
    - 支持:设计文件可用于电路板的设计和制造。如有需要,可联系Linear Technology Corporation工厂获取更多技术支持。

    常见问题与解决方案


    1. 问题:如何连接信号发生器以进行测试?
    - 解决方案:将信号发生器设置为提供一个260MHz、-2dBm的连续波信号到LO输入端口,并将其他两个信号发生器设置为提供两个-20dBm的连续波信号到RF输入端口。
    2. 问题:如何测量IM2产品?
    - 解决方案:增加第二个信号发生器的频率,例如从251MHz增加到253MHz,并测量IM2产品在3MHz的输出频率(253MHz-250MHz=3MHz)。

    总结和推荐


    产品优点:
    - 高性能的双平衡混频器
    - 宽频带适用范围
    - 灵活的配置和低功耗设计
    推荐使用:鉴于其出色的性能和广泛的适用范围,演示电路1027A是通信系统和测试仪器中的理想选择。如果你正在寻找一个具有高线性度和宽频率范围的低功耗混频器,那么该产品无疑是最佳选择。
