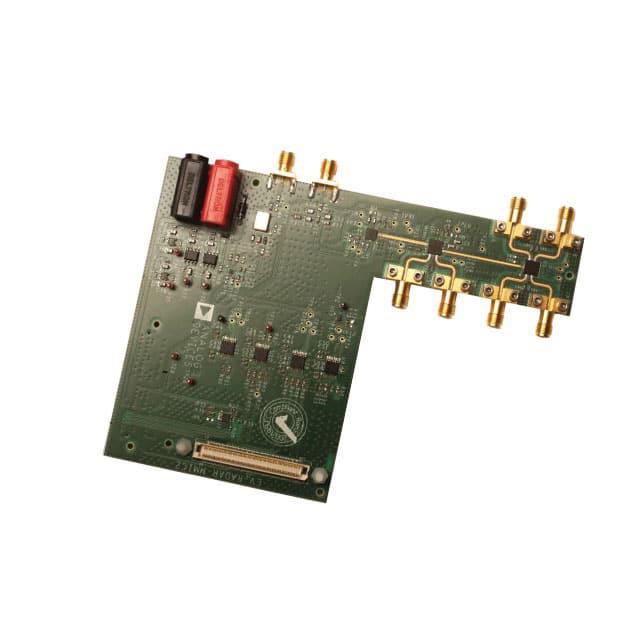

EV-RADAR-MMIC2

产品分类: 传感器配件
厂牌: ANALOG DEVICES
产品描述: ADF5901/ADF5904/ADF4159 RF Transceiver Evaluation Board
供应商型号: 4033156
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 传感器配件 EV-RADAR-MMIC2

EV-RADAR-MMIC2概述

    EV-RADAR-MMIC2 雷达模块评估板技术手册

    1. 产品简介


    EV-RADAR-MMIC2 雷达模块评估板是一款专为评估和测试24 GHz频率调制连续波(FMCW)雷达系统的评估板。该评估板集成了ADF5901 24GHz发射机(Tx)微波集成电路(MMIC)、ADF5904 24GHz接收机(Rx)MMIC以及ADF4159 13GHz锁相环(PLL)。这些组件共同构成了一个完整的24 GHz FMCW雷达系统,可用于研发、测试和评估目的。

    2. 技术参数


    - 产品型号: EV-RADAR-MMIC2
    - 频率范围: 24 GHz (Tx), 12 GHz (PLL)
    - 输入信号: 100 MHz温度补偿晶体振荡器(TCXO)
    - 输出信号: DC偏置电压,需交流耦合
    - 电源需求:
    - EV-RADAR-MMIC2: 5 V(外部供电)
    - EV-ADAR-D2S: +9 V 和 -9 V(外部供电)
    - 接口:
    - 高频K型连接器用于两个Tx输出和四个Rx输入
    - 香蕉接头用于电源输入
    - SDP串行接口连接器

    3. 产品特点和优势


    - 多功能集成: 集成ADF5901 Tx MMIC、ADF5904 Rx MMIC和ADF4159 PLL,可全面评估24 GHz FMCW雷达系统的性能。
    - 便捷控制: 通过PC上的软件可以轻松控制所有功能,无需复杂的手动调节。
    - 高精度校准: 提供自动初始化和校准功能,确保系统的高精度运行。
    - 宽泛的频率覆盖: 支持高达24 GHz的频率范围,适用于多种雷达应用场景。

    4. 应用案例和使用建议


    - 雷达系统开发: 适用于24 GHz FMCW雷达系统的设计和测试,帮助研发人员快速验证系统性能。
    - 性能测试: 可以在不同环境条件下进行雷达系统的性能测试,如环境干扰、信号强度等。
    - 优化建议: 使用时应注意电源的稳定性和信号路径的稳定性,避免噪声干扰。此外,应定期检查系统的校准状态,确保其始终处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性: 与Windows XP及以上版本的操作系统兼容,支持SDP-S或SDP-B主板。
    - 技术支持: 由Analog Devices公司提供全面的技术支持,包括软件安装指导和硬件驱动程序更新。

    6. 常见问题与解决方案


    - 问题1: 系统初始化失败。
    - 解决方案: 检查电源连接是否正确,重新启动软件并按照指南操作。
    - 问题2: 信号读取异常。
    - 解决方案: 确保信号路径无阻塞,检查电缆连接和设备设置。
    - 问题3: 软件无法识别设备。
    - 解决方案: 重新安装驱动程序并重启计算机,确认硬件连接无误。

    7. 总结和推荐


    EV-RADAR-MMIC2 雷达模块评估板在24 GHz FMCW雷达系统设计和测试中表现优异,具有高度集成和易于控制的特点。它提供了详细的用户手册和技术支持,适用于各种雷达系统的开发和测试。鉴于其卓越的性能和广泛的应用场景,强烈推荐使用此评估板进行相关研究和测试。
    通过以上分析,EV-RADAR-MMIC2是一款功能强大且易于使用的评估工具,非常适合那些需要在雷达系统开发过程中进行详细测试和优化的研发人员。

EV-RADAR-MMIC2参数

参数
零件状态 在售
包装方式 盒装

EV-RADAR-MMIC2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
