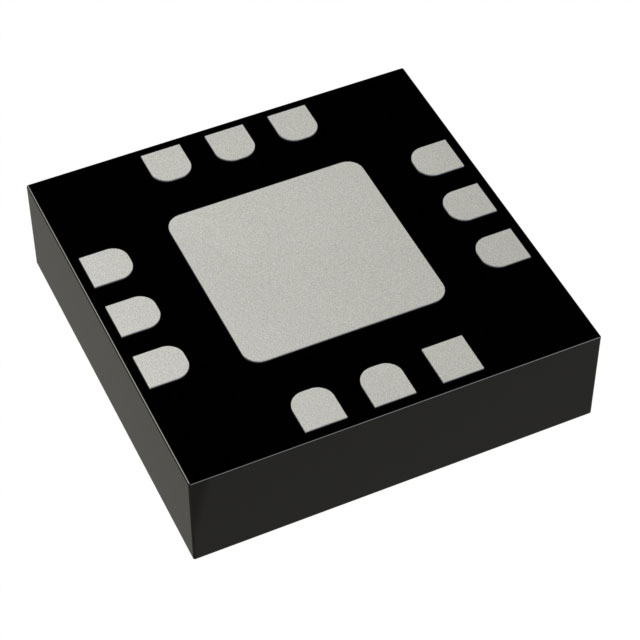

HMC441LC3B

厂牌: ANALOG DEVICES
产品描述: 亚德诺 射频放大器, Hittite系列, 功率, 12引脚, 最高18 GHz, 典型输出功率20dBm, 贴片安装, 噪声系数4.5dB, 表面安装封装, 17 dB功率增益
供应商型号: 4030289
供应商: element14
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC441LC3B

HMC441LC3B概述

    # HMC441LC3B GaAs pHEMT MMIC Medium Power Amplifier

    产品简介


    HMC441LC3B是一款高效的GaAs PHEMT(高电子迁移率晶体管)微波单片集成电路(MMIC)中功率放大器。它适用于工作频率范围为6到18 GHz的应用,主要用于点对点无线电通信、点对多点无线电及甚小孔径终端(VSAT)、本振驱动器(LO Driver)和军事电子战(EW)及电子对抗(ECM)。该产品采用无铅表面贴装技术(SMT)封装,具有紧凑的尺寸和优秀的电气性能。

    技术参数


    - 频率范围: 6.0 GHz - 18.0 GHz
    - 增益: 14 dB(典型值)
    - 饱和输出功率: +21.5 dBm @ 27% PAE
    - 电源电压: +5V(典型值),最大电源电流: 115 mA
    - 输入/输出阻抗: 50 欧姆匹配
    - 包体尺寸: 12 铅陶瓷 3x3mm SMT 包装
    - 工作温度范围: -40°C 到 +85°C

    产品特点和优势


    - 高效性: 该放大器提供高增益和低噪声系数(NF=4.56 dB),且能够在宽频率范围内保持稳定的性能。
    - 紧凑设计: 3x3mm 的小型化设计使得该产品非常适合高密度安装要求。
    - 易集成: 不需要外部组件,只需单个正电源供电即可运行,这极大地简化了电路设计。
    - 高性能指标: 在特定频率下可达到 27% 的功率附加效率(PAE),同时具有良好的增益稳定性和温度稳定性。
    - 多功能应用: 适用于多种无线通信和雷达系统,是理想的线性增益块或驱动器。

    应用案例和使用建议


    应用案例
    - 点对点无线电: 用于短距离的通信,如城市内的局域网络。
    - 点对多点无线电: 可实现多个用户的共享网络连接。
    - 军事电子战: 由于其优良的射频性能和高可靠性,常用于军事通信系统。

    使用建议
    - 电源管理: 确保输入电源电压稳定在 +5V 左右,并根据负载情况选择合适的滤波电容。
    - 散热处理: 放大器工作时会产生热量,建议使用适当的散热措施,如安装散热片或散热器。

    兼容性和支持


    - 兼容性: 与标准 SMT 工艺兼容,易于集成到高密度电路板中。
    - 支持: Analog Devices 提供全面的技术支持和产品维护服务,确保用户能够快速解决问题并进行必要的升级。

    常见问题与解决方案


    1. 问题: 放大器工作时出现异常噪声。
    - 解决方案: 检查电源滤波电容是否损坏或失效,更换后重新测试。

    2. 问题: 放大器温度过高。
    - 解决方案: 增加散热措施,如增加散热片或改善电路板布局以提高散热效率。

    总结和推荐


    HMC441LC3B GaAs pHEMT MMIC 中功率放大器以其卓越的性能和高可靠性,在多种高频无线通信和军事电子设备中表现出色。它集成了先进的技术,具备良好的热稳定性和电气性能,非常适合高密度电路设计。对于那些寻求高性能和高可靠性的无线电和电子战系统的设计者来说,HMC441LC3B 是一个值得推荐的选择。

HMC441LC3B参数

参数
最大工作供电电压 6V
最小工作供电电压 3.5V
支持协议 802.11 b/g/n
最大工作频率 18GHz
最小工作频率 6GHz,18GHz
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

HMC441LC3B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC441LC3B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC441LC3B HMC441LC3B数据手册

HMC441LC3B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 743.509
10+ ¥ 695.5648
25+ ¥ 649.65
100+ ¥ 584.688
库存: 13
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 743.5
直接购买
加入购物车
