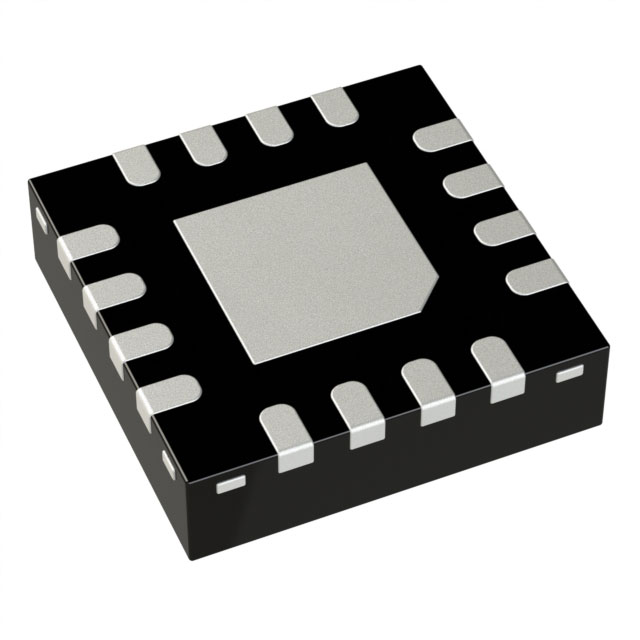

HMC539ALP3

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 8dB 0MHz 4GHz QFN-16-EP 贴片安装 3mm*3mm*880μm
供应商型号: 4030724
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF衰减器 HMC539ALP3

HMC539ALP3概述


    产品简介


    产品名称:HMC539ALP3/539ALP3E数字衰减器
    类型:微波固态射频衰减器
    主要功能:提供精确控制的衰减量,适用于多种射频(RF)和中频(IF)应用。
    应用领域:此产品广泛应用于无线通信基础设施、工业科学与医疗(ISM)、毫米波通信(MMDS)、无线局域网(WLAN)、Wi-Fi网络(WiMAX, WiBro)、微波无线电和甚小孔径终端(VSAT)系统以及测试设备和传感器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC - 4 GHz | - | - | GHz |
    | 插入损耗 | 0.7 dB | 1.0 dB | 1.7 dB | dB |
    | 衰减范围 | - | - | 7.75 dB | dB |
    | 回波损耗(所有状态) | 25 dB | 27 dB | - | dB |
    | 衰减精度(所有状态) | ±0.2 + 2% of 设置衰减 | ±0.2 + 4% of 设置衰减 | - | dB |
    | 输入压缩点 | 32 dBm | - | - | dBm |
    | 输入第三阶交调截点 | 62 dBm | - | - | dBm |
    | 控制电压 | -1 V | Vdd ± 1 V | - | V |
    | 偏置电压 | +3.0 V | +5.0 V | - | V |
    | 偏置电流 | 1.6 mA | 1.7 mA | - | mA |

    产品特点和优势


    - 高精度衰减:以0.25 dB为步长提供从0到7.75 dB的可选衰减值。
    - 低插入损耗:最大插入损耗仅1.7 dB,确保信号损失最小化。
    - 高线性度:高输入第三阶交调截点(IIP3)+62 dBm,保证信号处理的准确性。
    - 宽工作频率:覆盖从直流到4 GHz的频率范围。
    - 易于控制:单条控制线即可实现5位二进制控制。
    - 兼容性好:TTL/CMOS兼容的控制输入,使其与现有的控制电路系统高度兼容。

    应用案例和使用建议


    应用案例
    - 无线通信基站:在基站中用于调节射频信号强度,提高通信质量和稳定性。
    - 测试设备:作为测试仪器的一部分,用于准确测量信号的衰减情况。
    使用建议
    - 在应用此产品时,确保信号线阻抗匹配,保持在50欧姆。
    - 外部AC接地电容的选择需要根据最低工作频率来确定,并尽量靠近芯片放置。
    - 尽可能多地使用通孔将顶层和底层的地平面连接起来,以提高整体性能。

    兼容性和支持


    - 兼容性:HMC539ALP3/539ALP3E与大多数主流TTL/CMOS控制电路兼容,可以方便地集成到现有系统中。
    - 支持:制造商提供详细的应用电路板设计,用户可以根据需求订购评估板进行测试。如需进一步技术支持,可以通过电话或在线平台联系供应商。

    常见问题与解决方案


    1. 问题:如何正确选择外部AC接地电容?
    - 解答:电容值应根据最低工作频率选择,通常使用100 pF至1000 pF之间的电容。

    2. 问题:如果插件温度过高怎么办?
    - 解答:检查散热措施是否足够,必要时增加散热片或使用更高热导率的材料。

    总结和推荐


    HMC539ALP3/539ALP3E是一款具有高度灵活性和精度的数字衰减器,特别适合于射频和中频领域的应用。它的低插入损耗、高线性度以及广泛的频率范围使其成为多种高级通信系统的理想选择。尽管价格较高,但考虑到其优异的性能和可靠性,对于那些对信号质量要求极高的应用场合,这款产品是非常值得推荐的。

HMC539ALP3参数

参数
衰减容差 -
最大工作频率 4GHz
最小工作频率 0MHz
阻抗 -
额定功率 -
典型衰减 8dB
长*宽*高 3mm*3mm*880μm
通用封装 QFN-16-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售

HMC539ALP3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC539ALP3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC539ALP3 HMC539ALP3数据手册

HMC539ALP3封装设计

查看详情并下载
Symbol
Footprint
3D Model
