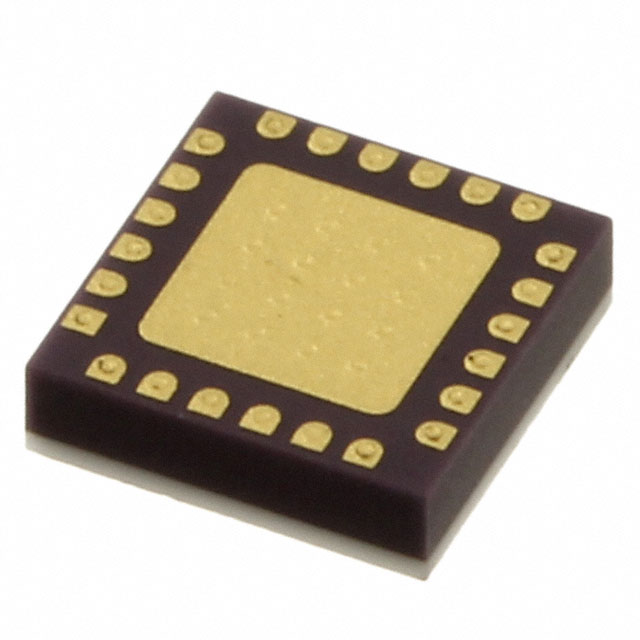

HMC634LC4

厂牌: ANALOG DEVICES
产品描述: 5GHz,20GHz 5.5V 20GHz QFN-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: HMC634LC4
供应商: 国内现货
标准整包数: 2
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC634LC4

HMC634LC4概述


    产品简介


    HMC634LC4 GaAs PHEMT MMIC 驱动放大器
    HMC634LC4 是一款由 GaAs PHEMT(高电子迁移率晶体管)制成的微波单片集成电路(MMIC)驱动放大器。它采用无铅4x4毫米陶瓷表面贴装封装,工作频率范围为5至20 GHz。这款放大器特别适用于微波无线电系统中的信号放大应用,具有高增益和良好的射频特性。

    技术参数


    - 频率范围:5 - 20 GHz
    - 增益:21 dB(典型值)
    - 输出功率压缩点(P1dB):+22 dBm(典型值)
    - 饱和输出功率(Psat):+23 dBm(典型值)
    - 输出三阶交调截点(IP3):+29 dBm(典型值)
    - 噪声系数:7.5 dB(典型值)
    - 单电源电压:+5 V
    - 工作电流:180 mA
    - 输入/输出阻抗匹配:50 欧姆
    - 封装:24 引脚 4x4mm 表面贴装

    产品特点和优势


    - 高增益:21 dB 的增益使得 HMC634LC4 在高频段表现出色,适合长距离传输。
    - 高性能输出:输出功率压缩点高达 +22 dBm,可以满足高功率需求的应用场景。
    - 优化效率:175°C 的通道温度限制和 89.46°C/W 的热阻有助于保持高效稳定运行。
    - 温度稳定性:通过 -40°C 到 +85°C 的宽工作温度范围测试,确保了产品的可靠性。
    - 易于集成:50 欧姆匹配的输入和输出端口,无需外部匹配网络,简化了电路设计。

    应用案例和使用建议


    HMC634LC4 主要应用于以下领域:
    - 点对点无线通信:例如电信基站之间的链路。
    - 点对多点无线通信:如卫星通信系统(VSAT)。
    - 混频器本地振荡器驱动器:提供稳定可靠的射频信号。
    使用建议:
    - 确保 RF 输入功率不超过 +10 dBm。
    - 使用符合要求的外部组件,如 100 pF 和 1000 pF 的电容,以及 2.2 μF 的钽电容。
    - 为了更好的散热效果,可将该器件安装在适当的散热器上。

    兼容性和支持


    - 兼容性:HMC634LC4 与多种微波系统兼容,包括商用和军用设备。
    - 支持和服务:制造商提供了详细的文档和应用指南,用户可以通过电话或电子邮件联系技术支持。

    常见问题与解决方案


    - 问题 1: 放大器在高频率下的增益下降。
    - 解决方案: 检查供电电压是否稳定,并确认是否有足够的散热措施。

    - 问题 2: 输出功率不足。
    - 解决方案: 确认连接的外部电容值是否正确,必要时重新检查焊接质量。

    总结和推荐


    HMC634LC4 GaAs PHEMT MMIC 驱动放大器以其出色的高频性能、高增益和易于集成的特点,在微波通信领域具有广泛的应用前景。如果您正在寻找一款能够在 5 到 20 GHz 频段内提供可靠放大能力的产品,HMC634LC4 将是一个值得考虑的选择。我们强烈推荐此产品给需要在高频环境中工作的工程师和技术专家。

HMC634LC4参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 20GHz
最小工作频率 5GHz,20GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC634LC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC634LC4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC634LC4 HMC634LC4数据手册

HMC634LC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
