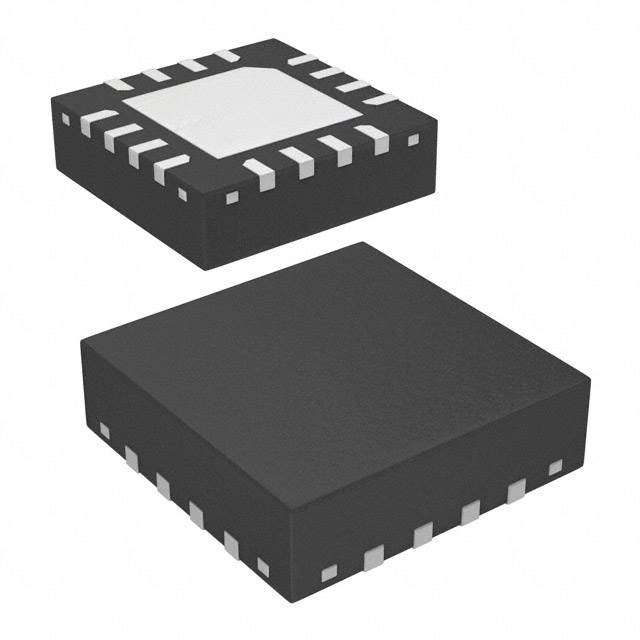

HMC547LC3TR

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 46dBm 吸收 28GHz 3ns SPDT General Purpose 1 0MHz 30dB 28GHz 3dB 2.4dB 50Ω 23dBm QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 1127-1766-2-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF开关 HMC547LC3TR

HMC547LC3TR概述

    # HMC547LC3 GaAs MMIC SPDT Non-Reflective Switch 技术手册

    1. 产品简介


    HMC547LC3 是一款由Hittite Microwave Corporation开发的宽带GaAs MMIC单刀双掷(SPDT)非反射式开关,频率范围从直流到28 GHz。该开关设计用于高隔离度和低插入损耗,广泛应用于军事电子战(EW)、测试仪器及微波通信系统。其独特的非反射式设计确保了信号的稳定传输和卓越的隔离性能,同时具备紧凑的3×3 mm封装,适用于空间受限的应用场景。
    主要功能
    - 高频段覆盖:DC至28 GHz
    - 高隔离度:40 dB以上(10 GHz至20 GHz)
    - 低插入损耗:1.6 dB @ 10 GHz, 1.9 dB @ 20 GHz
    - 快速切换时间:6 ns
    - 无反射设计,适合吸收性应用
    应用领域
    - 光纤和宽带电信设备
    - 微波无线电与VSAT系统
    - 军事无线通信、雷达与电子对抗(ECM)
    - 测试与测量仪器

    2. 技术参数


    以下是HMC547LC3的主要电气和技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗 | 1.6 | 1.9 | 3.0 | dB |
    | 隔离度 | 40 | 45 | — | dB |
    | 回波损耗(开状态)| — | 17 | — | dB |
    | 回波损耗(关状态)| — | 8 | 25 | dB |
    | 输入压缩点(P1dB)| 2 | 23 | — | dBm |
    | 输入三阶截获点(IIP3)| 26 | 46 | — | dBm |
    | 切换速度 | 6 | — | — | ns |
    其他参数:
    - 工作电压:控制电压范围为0 V 至 -5 V
    - 温度范围:-40°C 至 +85°C
    - 封装形式:16引脚陶瓷表面贴装(3×3 mm)

    3. 产品特点和优势


    HMC547LC3 的主要特点是:
    1. 高隔离度:提供超过40 dB的隔离度,尤其在高频段表现优异。
    2. 低插入损耗:典型值仅为1.6 dB,非常适合对信号损耗敏感的应用场景。
    3. 非反射式设计:吸收性设计减少了信号反射,提高了系统的整体稳定性。
    4. 宽工作带宽:覆盖DC到28 GHz,满足现代高频通信需求。
    5. 快速切换:6 ns的快速切换时间使其适合高速信号切换需求。
    这些特性使得HMC547LC3在市场上具有显著的竞争优势,特别是在军事和测试仪器领域。

    4. 应用案例和使用建议


    应用案例
    - 光纤通信:HMC547LC3可用于光纤收发器中实现光信号路径的选择切换。
    - 雷达系统:在雷达接收机前端作为高频信号开关,提升信号链路的隔离性能。
    - 测试仪器:在信号发生器或频谱分析仪中用作高频信号路由选择器。
    使用建议
    1. 在高频信号切换时,建议使用阻抗匹配电路以减少插入损耗。
    2. 确保控制电压信号正确无误,避免过压或欠压导致性能下降。
    3. 安装时需注意保持良好的接地,尤其是裸露金属底座和接地引脚。

    5. 兼容性和支持


    HMC547LC3 支持标准50 Ω系统,并且可与其他主流毫米波组件无缝集成。Hittite Microwave提供详尽的技术文档和支持服务,包括在线订购、应用支持热线及电子邮件咨询。

    6. 常见问题与解决方案


    问题1:插入损耗过高
    解决方案:检查输入阻抗是否匹配,确保所有连接端子均符合50 Ω规范。
    问题2:隔离度不足
    解决方案:确认控制电压设置正确,检查是否存在外部干扰信号。
    问题3:无法正常切换
    解决方案:检查电源连接和控制逻辑,确保控制电压范围在0 V 至 -5 V之间。

    7. 总结和推荐


    HMC547LC3 GaAs MMIC SPDT Non-Reflective Switch 是一款高性能、高可靠性的射频开关产品,特别适用于需要高频、高隔离度和低插入损耗的应用场景。凭借其紧凑的封装、卓越的电气性能以及广泛的工作温度范围,该产品在军事、通信和测试设备领域表现出色。
    推荐使用:如果您正在寻找一款能够在恶劣环境下稳定工作的高频开关器件,HMC547LC3 是您的理想选择。

HMC547LC3TR参数

参数
阻抗 50Ω
开关数量 1
最小隔离度 30dB
P1dB 23dBm
射频类型 General Purpose
插入损耗 2.4dB
开关速度 3ns
开关配置 SPDT
最大插入损耗 3dB
最大工作频率 28GHz
典型三阶段输入截止点 46dBm
测试频率 28GHz
最小工作频率 0MHz
拓扑 吸收
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
