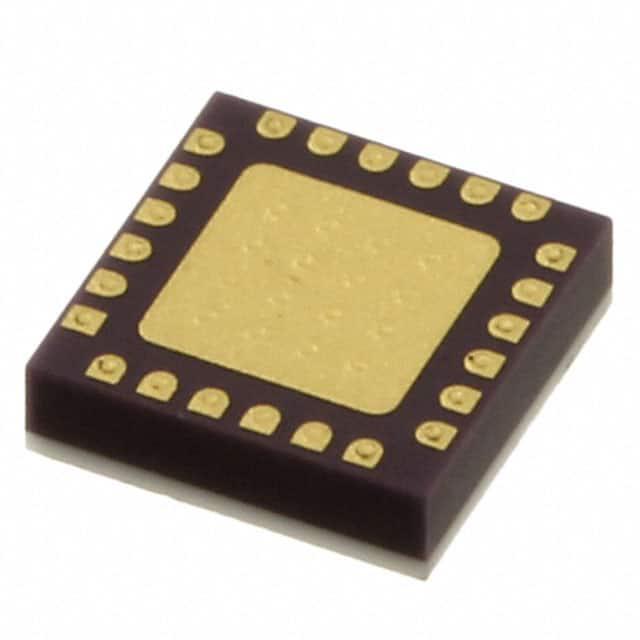

HMC504LC4BTR

厂牌: ANALOG DEVICES
产品描述: 14GHz,27GHz 4.5V 27GHz QFN-EP-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 505-HMC504LC4BCT-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC504LC4BTR

HMC504LC4BTR概述

    HMC504LC4B GaAs HEMT MMIC Low Noise Amplifier 技术手册解析

    产品简介


    HMC504LC4B 是一款由 Analog Devices 公司生产的 GaAs 高电子迁移率晶体管(HEMT)微波单片集成电路(MMIC)低噪声放大器。这款放大器覆盖了14至27 GHz的频段,主要用于点对点无线电、点对多点无线电、军事和空间通信以及测试仪器等领域。它的主要功能是提供高增益、低噪声和出色的线性度,适用于各种高频应用。

    技术参数


    - 频率范围: 14 - 27 GHz
    - 增益: 19 dB (典型值)
    - 噪声系数: 2.2 dB (典型值)
    - 输入/输出阻抗匹配: 50 Ω
    - 饱和输出功率 (Psat): 19.5 dBm (典型值)
    - 1 dB 压缩点输出功率 (P1dB): +17 dBm
    - 三阶互调截点 (IP3): +26 dBm
    - 电源电压: +4 V
    - 电源电流: 90 mA (典型值)

    产品特点和优势


    - 低噪声系数: 2.2 dB,在20 GHz时表现优异,适合需要高灵敏度的应用场景。
    - 高增益: 19 dB 的增益可以确保信号强度得到显著提升。
    - 宽频带: 从14到27 GHz的宽带覆盖范围使其非常适合多频段应用。
    - 紧凑设计: 采用4x4 mm 的小型化封装,适用于空间受限的应用场合。
    - 良好的温度稳定性: 增益和噪声性能在较宽的温度范围内表现出色,适应恶劣环境。

    应用案例和使用建议


    - 点对点无线电系统: 该放大器能够在高信噪比条件下工作,保证了通信质量。
    - 军用及航天: 高可靠性,宽温范围使其成为军用和航天应用的理想选择。
    - 测试仪器: 在测试设备中用于增强接收信号的清晰度和精度。
    使用建议:
    - 在安装时,应确保所有电容器和连接器正确安装,并遵循推荐的电路板设计指南。
    - 使用合适的散热措施,避免过热导致的性能下降。

    兼容性和支持


    - 与其他组件兼容: 设计为与其他标准 SMT 组件兼容,易于集成到现有设计中。
    - 制造商支持: Analog Devices 提供全面的技术支持,包括应用笔记、样品请求和采购支持。

    常见问题与解决方案


    1. 噪声系数偏高: 检查所有连接器和电容器是否正确安装,并重新测量。
    2. 增益不达标: 确保电源电压稳定,并检查输入信号是否符合要求。
    3. 过热保护: 安装散热器以改善散热效果。

    总结和推荐


    HMC504LC4B 是一款优秀的低噪声放大器,具有高增益、低噪声和宽带宽等特点,非常适合高频应用,特别是在需要高性能的点对点和点对多点无线通信、测试仪器和军用及航天领域。该产品的高可靠性、良好的温度稳定性及易于集成的特点使其在市场上具有较强的竞争力。综上所述,强烈推荐使用这款产品。如果您需要更多详细信息或订购产品,请联系 Analog Devices 获取支持。

HMC504LC4BTR参数

参数
最小工作频率 14GHz,27GHz
最大工作供电电压 4.5V
最小工作供电电压 -
支持协议 -
最大工作频率 27GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-EP-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC504LC4BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC504LC4BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC504LC4BTR HMC504LC4BTR数据手册

HMC504LC4BTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 967.003
10+ ¥ 850.6658
25+ ¥ 810.4367
库存: 21
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 967
