HMC129LC4TR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 7dB General Purpose 1 4GHz,8GHz 8GHz Up/Down Converter 贴片安装
供应商型号: 1127-1748-6-ND
供应商: Digi-Key
标准整包数: 1

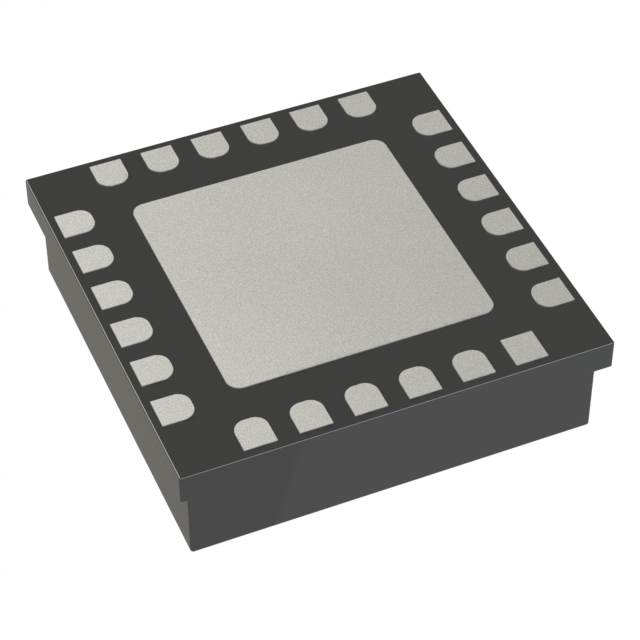

ANALOG DEVICES RF混频器 HMC129LC4TR

HMC129LC4TR概述


    产品简介


    HMC129LC4 GaAs MMIC 双平衡混频器是一款适用于4至8GHz频率范围的通用双平衡微波单片集成电路(MMIC)混频器。此产品被封装在一个无铅、符合RoHS标准的表面贴装技术(SMT)封装内,特别适合用于需要小型化、无直流偏置以及一致的集成电路性能的应用场合。HMC129LC4可以在宽广的本地振荡器(LO)驱动输入范围内(+9到+15 dBm)稳定运行,同时它还能作为二相调制器或解调器使用。这一特性使其成为微波及甚小孔径终端(VSAT)无线电、测试设备以及军事电子战(EW)、电子对抗措施(ECM)和指挥控制(C3)系统中的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 射频与本振频率范围 | 4.0 | - | 8.0 | GHz |
    | 中频频率范围 | DC | - | 3.0 | GHz |
    | 转换损耗 | 7 | 9 dB |
    | 噪声系数(单边带) | 7 | 9 dB |
    | LO到RF隔离度 | 30 | 40 dB |
    | LO到IF隔离度 | 32 | 40 dB |
    | 输入IP3 | 17 dBm |
    | 输入IP2 | 50 dBm |
    | 1 dB增益压缩点(输入) | 10 dBm |

    产品特点和优势


    HMC129LC4的主要特点是其具备宽广的工作温度范围(-40°C至+85°C),确保了其在各种环境下的稳定性。其独特的无键合线设计允许采用表面贴装制造技术,这不仅提高了产品的可靠性和一致性,还降低了生产成本。此外,它的高输入IP3和IP2指标意味着在高信号强度下仍能保持良好的线性度和动态范围,这些都使得HMC129LC4在各类复杂环境中表现出色。

    应用案例和使用建议


    HMC129LC4广泛应用于微波及VSAT无线电、测试设备、军事电子战等领域。例如,在微波通信系统中,它可以作为射频前端的关键组件,用于实现信号的上变频或下变频。对于用户来说,建议在使用过程中遵循制造商推荐的电路板设计技术,确保信号线具有50欧姆阻抗,同时将接地引脚和裸露焊盘直接连接到接地平面。这样可以最大限度地减少噪声和干扰,提高系统的整体性能。

    兼容性和支持


    HMC129LC4与市面上多数微波设备和系统具有良好的兼容性。制造商提供了详细的技术支持文档和应用指导,用户可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系获取更多帮助。此外,Hittite Microwave公司还提供专业的评估电路板,用户可以在其网站上订购,以进一步简化测试和集成过程。

    常见问题与解决方案


    1. Q: 在高温环境下工作时,转换损耗是否会增加?
    A: 不会。根据技术手册中的数据,HMC129LC4的工作温度范围为-40°C至+85°C,即使在高温环境下,其性能也不会受到显著影响。
    2. Q: 使用HMC129LC4时是否需要外部去耦电容?
    A: 是的。特别是对于IF端口,如果应用不需直接接直流电,则应在该端口外接一个合适容量的电容器以滤除不必要的信号。

    总结和推荐


    总体而言,HMC129LC4是一款高度集成且性能稳定的双平衡混频器,非常适合需要紧凑设计、优良线性度以及良好环境适应性的应用场景。通过提供广泛的频率覆盖范围、优异的电气特性和良好的机械可靠性,HMC129LC4无疑成为微波通信系统中的理想选择。因此,我强烈推荐使用这款产品,尤其是在那些对信号处理要求较高的领域。

HMC129LC4TR参数

参数
最大工作供电电压 -
最小工作供电电压 -
辅助属性 Up/Down Converter
典型噪声指数 7dB
最大工作频率 8GHz
最大转换损耗 -
混频器数量 1
最小工作频率 4GHz,8GHz
典型的本振/射频隔离 -
典型三阶段输入截止点 -
典型功率增益 -
射频类型 General Purpose
典型供电电流 -
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
