HMC8191LC4TR

厂牌: ANALOG DEVICES
产品描述: 6GHz,26GHz 26GHz LLCC 贴片安装
供应商型号: 4030478
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC8191LC4TR

HMC8191LC4TR概述

    HMC8191 Wideband I/Q Mixer 技术手册解析

    产品简介


    HMC8191 是一款由 Analog Devices, Inc. 设计的被动式宽带 I/Q 微波集成电路 (MMIC) 混频器。它广泛应用于测试和测量仪器、军事和航空航天等领域。这款混频器设计用于射频(RF)频率范围为 6 GHz 至 26.5 GHz 的应用,具有广泛的中间频率 (IF) 带宽(直流至 5 GHz)。由于其宽广的频率范围和卓越的性能,HMC8191 在各种高要求的应用中表现优异,能够替代多款窄带混频器。

    技术参数


    - 频率范围:RF 和 LO 范围为 6 GHz 至 26.5 GHz。
    - 中间频率:直流至 5 GHz。
    - 转换损耗:典型值为 9 dB。
    - 图像抑制:典型值为 25 dBc。
    - 单边带噪声系数:典型值为 9 dB。
    - 输入 IP3 (下变频):典型值为 24 dBm。
    - 输入 1 dB 压缩点 (下变频):典型值为 15 dBm。
    - 输入 IP2:典型值为 55 dBm。
    - 隔离度:
    - RF 到 IF:典型值为 20 dB。
    - LO 到 RF:典型值为 40 dB。
    - LO 到 IF:典型值为 40 dB。
    - 幅度平衡:典型值为 ±0.5 dB。
    - 相位平衡 (下变频):典型值为 ±5°。
    - 返回损耗:
    - RF:典型值为 15 dB。
    - LO:典型值为 15 dB。
    - IF:典型值为 15 dB。
    - 工作温度范围:-40°C 至 +85°C。

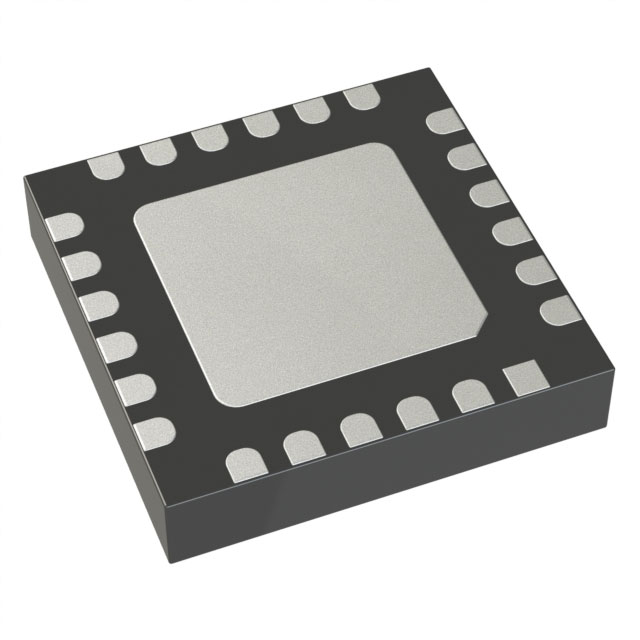

    - 封装:带裸露焊盘的 4 mm × 4 mm, 24 引脚陶瓷 LCC 封装。

    产品特点和优势


    HMC8191 的显著特点是其内置 I/Q 架构,这使其具有出色的图像抑制能力,无需昂贵的滤波器即可消除不必要的边带。其低噪声系数使得 HMC8191 在高精度和高性能应用中表现出色。另外,作为一款被动混频器,HMC8191 不需要直流电源,减少了系统复杂度并提高了可靠性。其 GaAs MESFET 工艺确保了卓越的射频性能。

    应用案例和使用建议


    HMC8191 广泛应用于雷达、通信基站、医疗成像设备以及无线通信系统中。例如,在微波点对点基站中,HMC8191 可以实现高效的信号转换,提供稳定的信道性能。对于某些需要直流耦合的应用,用户应注意不要让 IF 输入/输出引脚超过 3 mA 的电流限制,否则可能影响设备的正常工作。
    使用建议:
    - 在设计时注意 PCB 的热管理,确保良好的散热效果。
    - 确保所有接地引脚连接到射频/直流地。
    - 使用适当的阻抗匹配电路以确保最佳的射频性能。

    兼容性和支持


    HMC8191 支持与多种射频和本地振荡器信号源配合使用,以实现各种频率范围内的转换。用户可以从 Analog Devices 的官方网站获取详细的评估板信息和其他支持材料。公司还提供了详尽的技术支持,以帮助用户解决任何设计中的疑问。

    常见问题与解决方案


    1. Q:如何确保正确的阻抗匹配?
    - A:请参考技术手册中的阻抗匹配图和计算方法,确保所有连接正确无误。

    2. Q:在极端温度下使用时,如何保证设备的稳定运行?
    - A:在设计 PCB 时,考虑增加散热措施,如增加铜箔面积或使用散热垫片,以保持设备在温度范围内的稳定性。

    3. Q:当设备出现异常时,如何诊断问题?
    - A:参考技术手册中的故障排查部分,或联系 Analog Devices 的技术支持团队。

    总结和推荐


    HMC8191 是一款高性能、高可靠性的混频器,适用于需要宽带射频信号处理的各种应用。它的宽频带能力和低噪声系数使其成为测试和测量领域的理想选择。我们强烈推荐使用 HMC8191,特别是在那些对性能和可靠性要求较高的环境中。为了确保最佳的性能,用户应在设计时仔细遵循技术和支持文档的指导。

HMC8191LC4TR参数

参数
最小工作频率 6GHz,26GHz
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 26GHz
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC8191LC4TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC8191LC4TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC8191LC4TR HMC8191LC4TR数据手册

HMC8191LC4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1095.9969
10+ ¥ 894.3362
25+ ¥ 888.5778
100+ ¥ 885.7048
库存: 18
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1095.99
