HMC812LC4TR

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 30dB 1.07W 5GHz,30GHz 30GHz 50Ω LLCC 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 1127-1788-2-ND
供应商: Digi-Key
标准整包数: 1

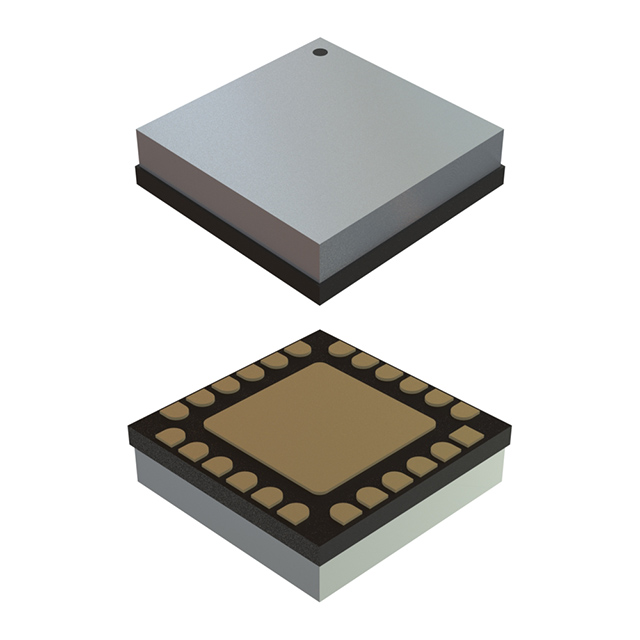

ANALOG DEVICES RF衰减器 HMC812LC4TR

HMC812LC4TR概述

    # HMC812LC4 GaAs MMIC Voltage-Variable Attenuator 技术手册

    产品简介


    HMC812LC4 是一款高性能的 GaAs MMIC(单片微波集成电路)电压可变衰减器,覆盖频段为 5 至 30 GHz。这款产品采用吸收式设计,支持高达 30 dB 的衰减范围,非常适合需要精确控制射频信号幅度的应用场景。产品以其卓越的线性度、高功率处理能力和宽工作带宽而闻名,在点对点无线通信、VSAT 卫星通信、测试仪器仪表以及军用雷达等领域具有广泛的应用价值。
    主要特点:
    - 宽带宽:5 至 30 GHz
    - 高线性度:+28 dBm 输入 IP3(输入三阶截获点)
    - 高功率处理能力:+25 dBm 输入 P1dB(压缩点)
    - 衰减范围:30 dB
    - 封装形式:无铅陶瓷 QFN 4x4 mm(16 mm²)
    应用领域:
    - 点对点无线电
    - VSAT 卫星通信
    - 测试与测量设备
    - 微波传感器
    - 军事通信、电子对抗及雷达系统

    技术参数


    以下是 HMC812LC4 的关键技术指标汇总:
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 插入损耗 | 2.34 | - | - | dB |
    | 衰减范围 | - | 30 | - | dB |
    | 输入回波损耗 | 12 | - | - | dB |
    | 输出回波损耗 | 8 | - | - | dB |
    | 输入 1 dB 压缩功率 (任何衰减值) | 25 | - | - | dBm |
    | 输入三阶截获点 (两音输入功率) | 28 | - | - | dBm |

    产品特点和优势


    突出特点:
    1. 宽频带支持:能够在 5 到 30 GHz 的频率范围内保持稳定的性能表现,适应多种复杂环境下的应用需求。
    2. 高线性度:具备卓越的线性度特性,适合对信号质量要求较高的场合,如点对点无线传输链路。
    3. 大动态范围:通过调节两个独立控制电压(Vctrl1 和 Vctrl2),可以实现 30 dB 的连续衰减调节。
    4. 高可靠性封装:采用 RoHS 合规的 4x4 mm QFN 无铅陶瓷封装,确保长期稳定运行。
    市场竞争优势:
    - 与其他同类产品相比,HMC812LC4 在相同工作条件下展现了更优异的线性度和更高的输入功率承受能力。
    - 小巧的尺寸和便于集成的设计使其成为紧凑型设计的理想选择。

    应用案例和使用建议


    实际应用案例:
    1. 点对点无线通信系统:用于动态调整信号强度以应对多径效应影响。
    2. 卫星通信终端设备:实现自动增益控制 (AGC) 功能,提高信号接收灵敏度。
    使用建议:
    - 在实际部署时,需确保所有接地引脚及焊盘与 PCB 地平面紧密连接,以减少寄生效应。
    - 若 Vctrl1 和 Vctrl2 引脚并联使用,则可以简化控制电路设计,但可能稍微降低输入 IP3 性能。
    - 根据具体应用场景调整衰减曲线,例如通过软件算法优化动态范围。

    兼容性和支持


    HMC812LC4 设计符合主流工业标准,能够轻松与其他 GaAs MMIC 组件协同工作。制造商提供详尽的技术文档和支持服务,包括但不限于电话技术支持 (978-250-3343) 和电子邮件咨询 (apps@hittite.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期衰减范围 | 检查控制电压是否正确施加到 Vctrl1 和 Vctrl2 |
    | 输出信号存在异常失真现象 | 确认供电电压是否符合规范,并检查焊接质量 |
    | 接口阻抗匹配不良 | 使用 50 Ω 微波同轴电缆连接测试设备 |

    总结和推荐


    综上所述,HMC812LC4 是一款性能优越、功能全面的电压可变衰减器,特别适合高精度射频信号控制的需求。其卓越的宽带宽、高线性度及可靠的封装使其成为高端应用的理想选择。尽管部分特性可能受到双控制电压操作限制的影响,但这并不妨碍其作为行业领先产品的地位。
    推荐使用:
    如果您正在寻找一款能够在严苛环境下稳定工作的高性能电压可变衰减器,HMC812LC4 将是您的最佳选择之一。

HMC812LC4TR参数

参数
额定功率 1.07W
典型衰减 30dB
衰减容差 -
最大工作频率 30GHz
最小工作频率 5GHz,30GHz
阻抗 50Ω
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 LLCC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC812LC4TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC812LC4TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC812LC4TR HMC812LC4TR数据手册
