410-385

产品分类: 实验室设备
厂牌: DIGILENT
产品描述: Digilent 面包板, 试验电路板帆布
供应商型号: 1946461
供应商: 海外现货
标准整包数: 1
DIGILENT 实验室设备 410-385

410-385概述

    # 电子元器件产品技术手册:面包板画布

    产品简介

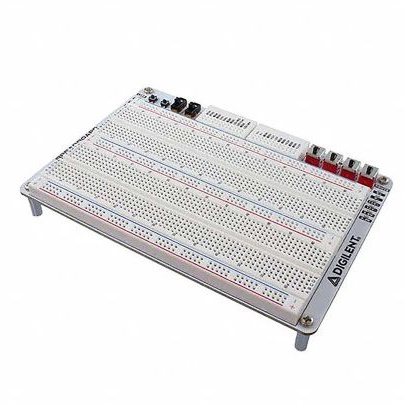

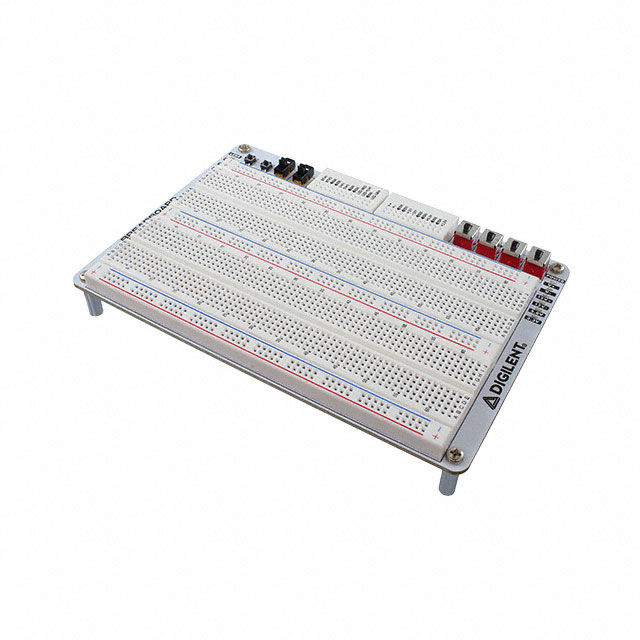

    面包板画布(Breadboard Canvas)是一种为Analog Discovery Studio设计的可更换物理接口。它包含两个适合搭建中大型电路的无焊面包板,另外还有三个电源轨。面包板画布提供了一种便捷的方式来接入电源供应,同时集成了两个开关、LED灯和按钮,使得这些组件能够更容易地连接到电路中。面包板画布通常随Analog Discovery Studio一起提供,但也可以单独购买作为替换件。

    技术参数


    - 尺寸与连接方式:面包板画布采用螺柱(standoffs)与Analog Discovery Studio相连,螺柱孔中内置磁铁以便于固定。画布可以拆卸和更换。
    - 供电接口:画布上的两个小面包板包含电源接入引脚,可连接到Analog Discovery Studio的六个电源供应(3.3V, 5V, ±12V, ±可调电压)。
    - 控制与状态指示:面包板画布上的电源接入引脚可通过临近的四个开关进行启停控制,每个供电线路的状态通过绿色指示灯显示。
    - 输入输出:画布集成了两组开关、按钮及三色LED灯,通过与内置I/O面包板的引脚相连实现功能控制。
    - 电流和功率范围:电源输出取决于Analog Discovery Studio的规格,各供电源的最小和最大电流及功率参见Analog Discovery Studio规格说明。

    产品特点和优势


    面包板画布提供了多种内置的组件,如开关、按钮和LED灯,方便用户快速搭建实验电路。此外,其可拆卸和更换的设计增加了灵活性,允许用户根据需要更换不同的实验接口。面包板画布的多功能性使其在电子实验和教育领域具有很强的竞争力。

    应用案例和使用建议


    面包板画布非常适合用于模拟和数字电路的实验教学中。例如,在搭建一个模拟滤波器时,用户可以利用面包板画布上的固定电源(如±12V)以及可编程电源(如±1至±5V),以获得所需的电压水平。建议在初次使用前详细阅读《Breadboard Canvas参考手册》,确保正确配置各种电源接入点和组件连接方式,从而提高实验效率。

    兼容性和支持


    面包板画布专为配合Analog Discovery Studio使用而设计,因此完全兼容此平台。Digilent公司提供相关的技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 在使用面包板画布时遇到电源无法正常工作的现象?
    - A: 检查电源接入引脚是否已正确连接到相应的电源输出端,确保相关开关处于开启状态且对应LED指示灯亮起。

    - Q: 如何切换不同颜色的LED灯?
    - A: 通过向相应颜色的LED灯对应引脚提供5.0V电源来点亮LED。请确保5.0V电源轨已被激活。

    总结和推荐


    面包板画布作为Analog Discovery Studio的重要配件之一,凭借其灵活的设计和丰富的功能成为进行电子实验的理想选择。对于那些希望构建和测试复杂电路的工程师和学生来说,这是一个非常值得投资的产品。综上所述,强烈推荐面包板画布给那些需要进行电子实验的用户。

410-385参数

参数
零件状态 在售
包装方式 盒装
