410-321

产品分类: DIY开发工具
厂牌: DIGILENT
产品描述: Digilent 模拟示波器, Analog Discovery 2系列, 30MHz带宽
供应商型号: SXE-410-321
供应商: 海外现货
标准整包数: 1
DIGILENT DIY开发工具 410-321

410-321概述

    Analog Discovery 2 技术手册

    产品简介

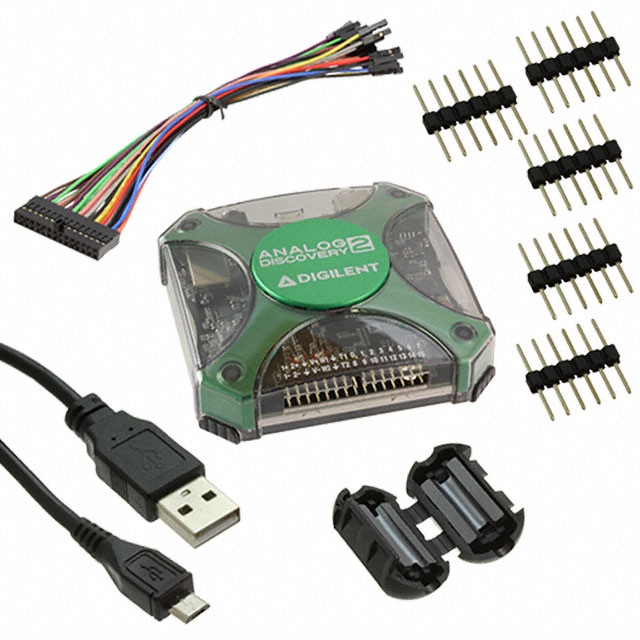

    Analog Discovery 2 是由 Digilent 公司与 Analog Devices 联合开发的一款多功能仪器,它能够用于测量、可视化、生成、记录和控制各种类型的模拟和数字电路。这款低功耗设备体积小巧(足以放入口袋),但功能强大,可以替代实验室中的多种设备,为工程学生、爱好者和电子爱好者提供了在任何环境下工作(包括实验室内外)的能力。其模拟和数字输入输出可通过简单线夹连接到电路,或者通过 Analog Discovery BNC 适配器和探头来连接和利用。Analog Discovery 2 配备了免费的 WaveForms 软件,可以配置成多种传统仪器,包括双通道示波器、任意波形发生器、逻辑分析仪、数字模式发生器、电源供应等。

    技术参数


    - 示波器:双通道(1MΩ,±25V,差分,14位,100Msample/sec,30MHz+ 带宽)
    - 任意波形发生器:双通道(±5V,14位,100Msample/sec,20MHz+ 带宽)
    - 功率供应:两个可编程电源(0…+5V,0…-5V,最大250mW/每电源,500mW总输出,当通过USB供电;外部电源时,最大700mA/每电源,2.1W总输出)
    - 其他功能:单通道电压表(交流、直流,±25V),网络分析仪,频谱分析仪,逻辑分析仪,虚拟数字 I/O 等

    产品特点和优势


    Analog Discovery 2 的独特功能在于它的多功能性和便携性。它能够在单一设备上提供多种测量工具,非常适合教育和科研环境。其差分输入特性使其能在各种环境下进行稳定测量,同时具有高信噪比和低串扰性能,进一步提高了测量精度。

    应用案例和使用建议


    Analog Discovery 2 在大学课程和实验室环境中得到了广泛应用。例如,它可以用来教授基本的电路理论、信号处理等知识。在实际使用中,应注意确保设备接地参考与被测电路一致,避免过压损坏。对于不能使用USB接地的应用,可以通过USB隔离解决方案来实现。

    兼容性和支持


    Analog Discovery 2 与其他标准电子元器件和设备兼容性良好。Digilent 提供了详尽的技术支持和维护服务,用户可以在遇到问题时通过官网获取帮助。

    常见问题与解决方案


    - 问题:设备无法正常启动
    - 解决方案:确保设备正确连接至电脑,且使用的是正确的驱动程序。
    - 问题:测量结果不稳定
    - 解决方案:检查电路接地是否正确,确保所有连接无误。

    总结和推荐


    总体来说,Analog Discovery 2 是一款功能强大、便携性好的多功能测试工具,适用于广泛的教育和科研应用。强烈推荐给需要多功能测试设备的用户。

410-321参数

参数
零件状态 在售
包装方式 盒装

410-321厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-321数据手册

厂牌 PDF简要描述 下载
DIGILENT DIY开发工具 DIGILENT 410-321 410-321数据手册

410-321封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3893.2466
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3893.24
直接购买
加入购物车
