410-330

厂牌: DIGILENT
产品描述: Digilent HMI开发工具
供应商型号: 1346484
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-330

410-330概述

    # PmodJSTK2 技术手册

    产品简介

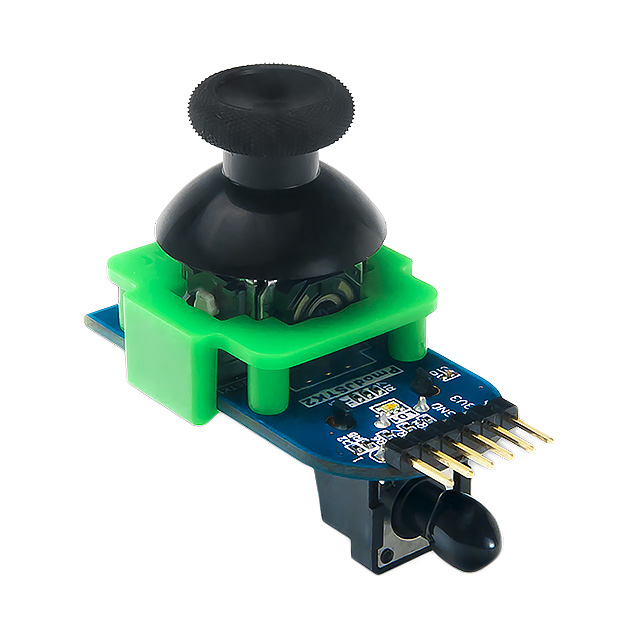

    PmodJSTK2 是一款由Digilent公司生产的多功能用户输入设备,可以轻松集成到各种项目中。这款设备配备了两个正交排列的可变电阻式操纵杆(用于X和Y方向控制)、中心按钮、触发风格按钮以及一个可编程RGB LED(支持24位颜色)。该设备通过6针Pmod连接器采用SPI接口与主机板通信,为用户提供了一种高效而灵活的操作方式。

    技术参数


    - 推荐操作电压范围: 3.1V 到 3.5V
    - 最大供电电压: 5.5V
    - 功耗电流:
    - 无RGB LED点亮且无按钮按下时: 最大4.85mA
    - RGB LED设为白色且两个按钮同时按下时: 最大17.6mA
    - 通讯协议: SPI
    - 最大操纵杆角度: 25度
    - 数据采集率: 100Hz
    SPI通信要求
    - 当芯片选择线拉低后,至少等待15μS再发送第一个数据字节。
    - 发送多个字节时,每两个字节之间需要至少10μS的延迟。
    - 芯片选择线在传输最后一个字节后拉高,至少等待25μS后才能再次拉低以发起新的通信会话。

    产品特点和优势


    PmodJSTK2 的独特之处在于其多样化的输入功能和高度可配置性。这款设备不仅可以通过简单的操纵杆和按钮进行基本的输入操作,还支持高级的RGB LED控制,能够适应各种不同的应用场景。以下是其部分优势:
    - 集成度高: 包括操纵杆、按钮和LED,无需额外组件即可实现复杂的交互功能。
    - 可编程性强: 支持通过软件调整RGB LED颜色和操纵杆校准。
    - 通信简便: 采用标准的SPI接口,易于与其他设备进行集成。

    应用案例和使用建议


    应用案例
    PmodJSTK2 可广泛应用于游戏手柄、机器人控制系统、物联网设备等领域。例如,在游戏开发中,它可以作为游戏控制器的输入端,提供丰富的用户交互体验;在机器人系统中,它可用于远程操控机器人的运动和状态反馈。
    使用建议
    1. 校准操作: 在首次使用前应进行准确的校准操作,确保操纵杆和LED的功能正常。
    2. 电源管理: 为保证最佳性能,推荐使用3.3V电源供电。
    3. 数据采集频率: 虽然100Hz的数据采集率已经足够快,但在某些高性能应用中,可以考虑进一步优化数据处理流程。

    兼容性和支持


    - 兼容性: PmodJSTK2 与多种具有SPI接口的主板兼容,例如Arduino、Raspberry Pi等。
    - 支持: Digilent提供了相应的库和示例代码,帮助用户快速上手。

    常见问题与解决方案


    问题一:操纵杆无法正确读取位置信息
    解决方案: 检查是否已成功执行校准过程,确认操纵杆的位置与实际物理位置一致。
    问题二:LED无法按照预期显示颜色
    解决方案: 确认SPI通信无误,并检查RGB LED的颜色设置参数是否正确配置。

    总结和推荐


    总体而言,PmodJSTK2 是一款非常实用且高效的用户输入设备。其多功能性、灵活性和易用性使其成为众多应用场合的理想选择。对于需要复杂用户交互功能的应用项目,我们强烈推荐使用PmodJSTK2。

410-330参数

参数
零件状态 在售
包装方式 散装

410-330厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-330数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-330 410-330数据手册

410-330封装设计

查看详情并下载
Symbol
Footprint
3D Model
