410-106

厂牌: DIGILENT
产品描述: Digilent扩展板, 插入式模块
供应商型号: DV-30044311
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-106

410-106概述

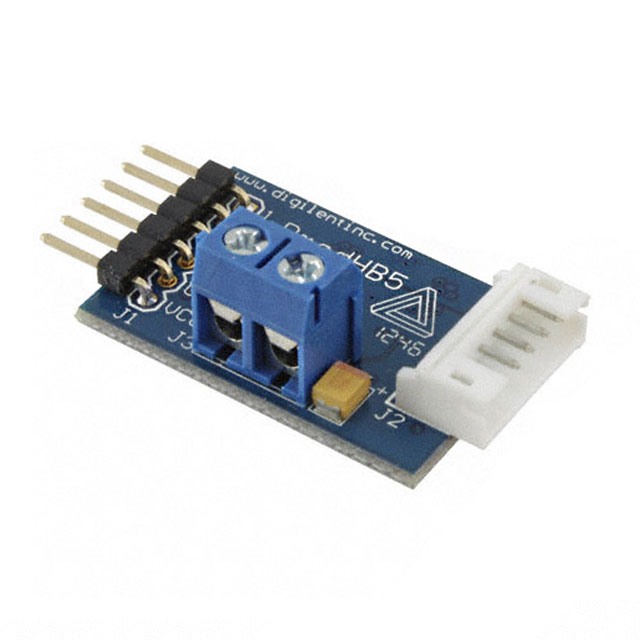

    PmodHB5 电子元器件产品技术手册

    产品简介


    PmodHB5 是 Digilent 公司推出的一款专为驱动小型至中型直流电机而设计的电子元器件。它集成了一个2安培的H桥电路,能够实现直流电机的正反转控制。这款模块特别适用于 Digilent 自带编码器反馈功能的齿轮箱电机,提供了更精细的速度控制和位置反馈。

    技术参数


    - 电流能力: 2A H桥电路
    - 供电电压: 最高可达12V
    - 连接方式: 通过6针JST连接器直接连接到 Digilent 的电机/齿轮箱
    - 电源接口: 两个螺丝端子用于外部电机电源
    - 尺寸: 小巧的PCB设计,长1.2英寸(3.0厘米)宽0.8英寸(2.0厘米)
    - 接口类型: 遵循 Digilent Pmod 接口规范类型5
    - 通信协议: 通过GPIO协议进行通信
    - 最佳操作电压: 3.3V,但输入电压范围应在2.7V至5.25V之间

    产品特点和优势


    PmodHB5 的独特之处在于其集成的H桥电路,允许用户通过系统板驱动直流电机。这款模块特别适用于需要精确速度控制的应用场景,如自动化设备、机器人等。其关键优势包括:
    - 小巧尺寸:便于在有限空间内灵活安装
    - 多功能接口:支持多种应用场景
    - 高性能:高达2A的电流能力,能够满足大部分直流电机驱动需求
    - 编码器反馈:与 Digilent 自带编码器反馈功能的电机配合使用,提高精度

    应用案例和使用建议


    PmodHB5 可广泛应用于自动化控制设备、机器人、工业控制等领域。例如,在一个自动化传送带上,PmodHB5可以用来控制电机的速度和方向,实现精准的位置控制。为了最大化其性能,建议用户在设置电机驱动时注意以下几个方面:
    - 方向控制:确保Direction引脚选择正确的方向(前进或后退),并在此基础上进行脉冲宽度调制(PWM)以调节速度。
    - 电压管理:保持稳定的电压供应,避免因电压波动影响电机稳定运行。
    - 编程策略:利用 Digilent 提供的资源中心中的库和示例代码,简化开发流程,快速部署项目。

    兼容性和支持


    PmodHB5 采用标准的 Digilent Pmod 接口规范类型5,因此与其他遵循相同规范的电子元器件具有良好的兼容性。此外,Digilent 还提供详细的文档、示例代码和技术支持,帮助用户顺利实施项目。

    常见问题与解决方案


    1. 问题: 启动电机时发现电机无法正常运转。
    - 解决方案: 检查电机连接线是否正确,确保供电电压在2.7V至5.25V之间,并且电机方向设置无误。
    2. 问题: 在运行过程中电机出现异常抖动。
    - 解决方案: 检查供电是否稳定,确认电机负载不超过其额定值,适当调整PWM信号频率。

    总结和推荐


    总体来看,PmodHB5 是一款功能强大且实用的电子元器件,特别适合于需要精确控制的小型至中型直流电机驱动应用。其紧凑的设计、强大的驱动能力和完善的兼容性使其在市场上具备较高的竞争力。对于正在寻找高效、可靠的电机驱动解决方案的用户而言,PmodHB5无疑是一个值得考虑的选择。

410-106参数

参数
零件状态 在售
包装方式 盒装

410-106厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-106数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-106 410-106数据手册

410-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.6305 ¥ 141.8577
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141.85
